卧式带轮传动油泵结构三维造型

　　这套油泵三维结构面向中小型液压站、润滑系统以及试验台供油回路的布置需求，整体采用卧式同轴布局，输入端配置大直径带轮，通过皮带传动将动力传递至泵轴，再带动内部转子组件完成油液抽吸与加压。现场使用时，这类结构常布置在油箱侧方或设备底座旁，带轮侧朝向电机安装位，泵体下方支座直接落在安装基板上，既便于调整皮带张紧度，也能避免管路与传动件发生干涉。

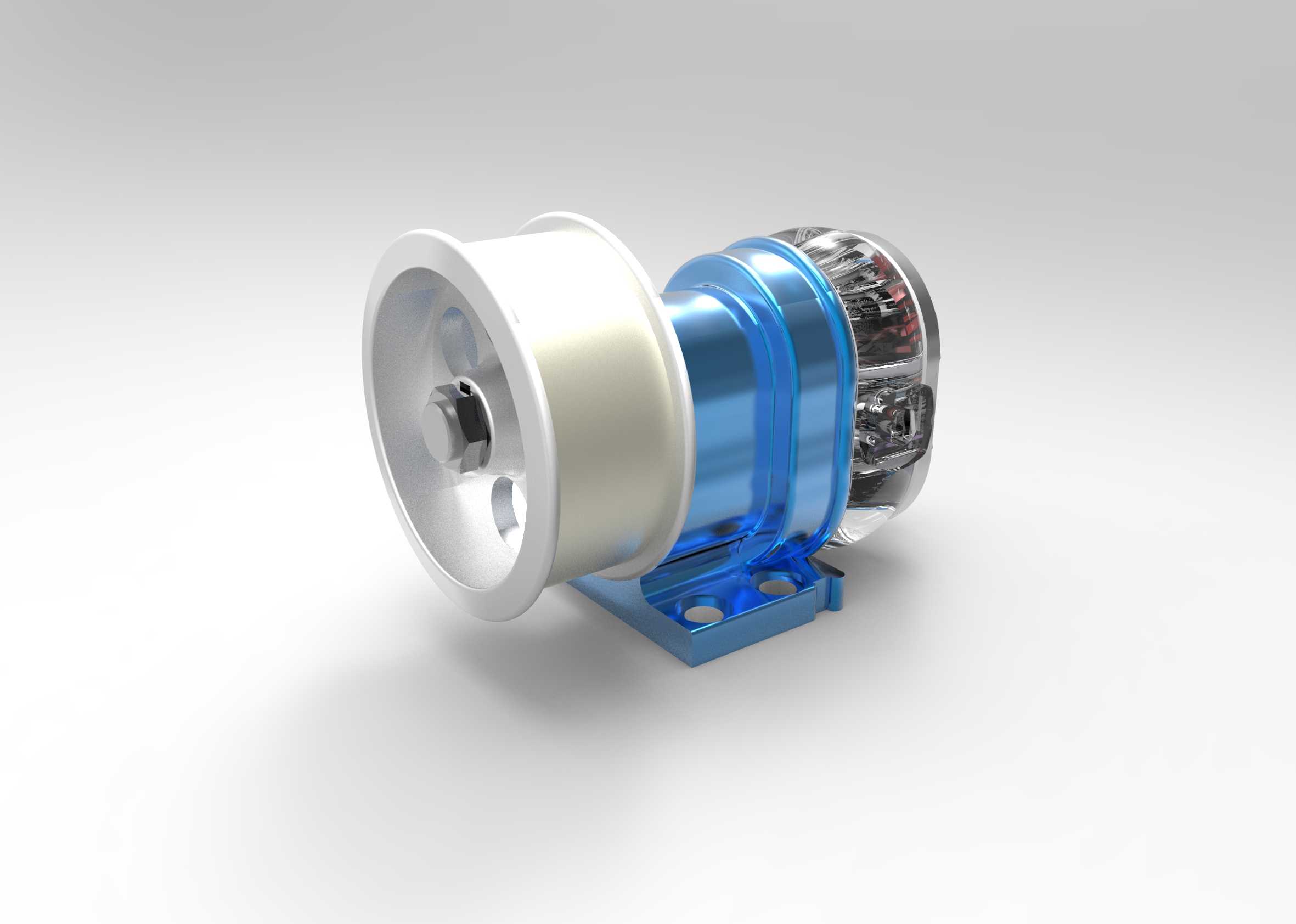

　　从功能划分来看，前端白色带轮承担动力输入，轮缘宽度和直径比例兼顾低速增扭与传动缓冲；中间蓝色段为泵体主壳体，承担轴系支承、腔道密封和外部连接作用；尾部透明可视区域用于展示内部转子、叶片或齿轮类工作元件的装配关系，便于在结构评审时观察运动件与壳体之间的间隙。底座采用一体式支脚形式，两个安装孔形成稳定支撑面，孔位方向与泵轴平行关系明确，安装时可通过螺栓将泵固定在机架平面上，再配合电机滑轨调整中心距。

　　建模过程中需要重点控制几条边界。首先是带轮端面到泵体法兰的轴向距离，该段直接影响皮带包角和护罩空间；其次是支座底面到泵轴中心线的高度，它决定电机轴与泵轴的对中基准；再次是尾部壳体外径与底座宽度之间的横向包络，若设备内部侧板较近，应在三维装配中提前校核旋转外径和维修拆卸空间。管路接口虽然在外观图中未完全展开，但在泵类设计中通常围绕进油口低阻吸入、出油口承压输出进行布置，接口方位应结合油箱高度、阀块位置和弯头数量综合确定。

　　结构思路上，该模型没有采用复杂的立式安装形式，而是利用带轮传动降低泵轴转速波动，同时使电机与泵之间保留一定柔性，减少硬性同轴连接对密封件和轴承的冲击。蓝色壳体外表面的环形加强带并非单纯装饰，它对应内部腔室和轴承位的刚度需求，能够在受压和温升条件下限制壳体变形。尾部金属质感区域体现了端盖、紧固件与内部运动件的层次关系，拆装时通常先解除端盖连接，再沿轴向取出转子组件，因此周边必须预留手指和工具操作空间。

　　在实际选型与布局中，油泵不仅要关注流量和压力等级，还要把传动件、支座、管路和维护空间作为一个整体检查。带轮直径增大后，输入端外缘会成为整机最大旋转轮廓，安全护罩不能贴靠轮缘；泵脚安装面应保持平整，避免强行锁紧造成壳体应力；吸油管路应尽量短而直，减少弯头和局部缩径，压油侧则需预留压力表、溢流阀或过滤器接口位置。三维模型中将壳体、带轮、支座、端盖和内部转子分层次表达，能够帮助设计人员在装配阶段同步核对干涉、拆装顺序和安装基准，而不是等到加工或现场装配时才发现带轮护罩、油管接头与底座螺栓相互冲突。

　　对于教学和方案演示场景，这种剖开式外观还有一个明显价值：外部可以看清输入、支承、传动和固定关系，内部又能表达泵油元件的大致位置，使液压动力单元的工作路径更加直观。工程细化时，可在此基础上继续补充密封沟槽、轴承配合、轴肩定位、键连接、销定位以及安装孔公差等细节，使外观造型进一步转化为可用于装配校核和加工沟通的完整机械结构。
