小直径轮边集成驱动电机结构

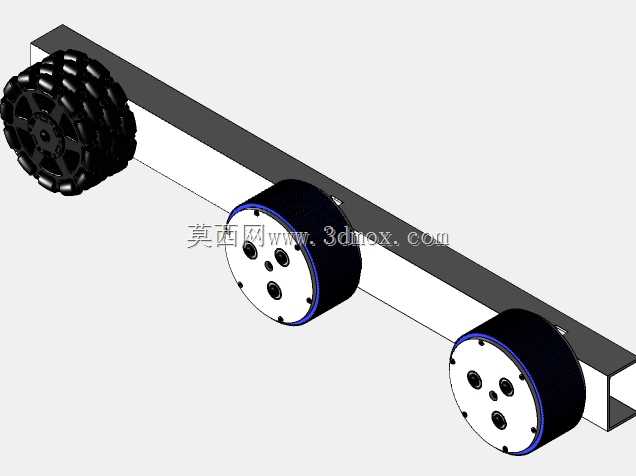

　　这套轮边驱动结构面向移动机器人、小型巡检平台、轻量化无人车以及窄轮距行走机构的集成化布置需求，核心目标是在保证齿轮啮合关系正确的前提下，把驱动电机、减速传动和车轮安装边界压缩到更紧凑的空间内。实际项目中，轮边动力单元往往不是单纯追求电机功率，而是要同时处理轮胎直径、转向干涉、悬架摆臂空间、线束走向、制动器布置以及底盘通过性之间的矛盾。该结构将原有较大直径的车轮模块重新梳理，把轮部有效直径缩小到5.5英寸级别，使整车在狭窄通道、室内仓储、实验室设备和小型服务机器人场景中更容易控制转弯半径与整机宽度。

　　从功能上看，该单元承担车轮旋转驱动任务，电机输出经齿轮减速后传递到轮部，固定齿圈不再作为一个难以加工和装配的整体封闭件，而是拆分为两个相对独立的部分。这样处理并非为了简单减少零件数量，而是针对小直径轮腔内部空间拥挤的问题，让齿圈、壳体、支撑件和轮轴之间能够分阶段装配。工程现场中，轮边结构最常见的麻烦是所有零件理论上可以装入轮腔，但实际装配时工具无法进入、紧固件没有操作角度、轴承压装后难以检查啮合痕迹。拆分固定齿圈后，可以先完成一侧定位与齿轮副预装，再合装另一侧约束件，使齿轮侧隙、同轴度和轴向限位都有更明确的调整路径。

　　设计思路上，该结构没有把电机作为外置部件悬挂在车轮侧面，而是尝试围绕车轮宽度重新组织安装关系。轮边电机如果轴向突出过多，会直接增加整车宽度；如果径向尺寸过大，又会侵占轮胎内腔和离地间隙。因此模型在齿轮参数修正后，对电机固定面、齿圈包覆范围、轮轴支撑位置和外壳轮廓进行了协同收敛，使动力件尽量靠近车轮旋转中心。这样的布置有利于降低偏载力矩，也能减少轮轴悬臂长度。对于采用多轮布局的平台，单个轮边模块的轴向厚度会被放大为整车布局问题，左右轮、驱动轮与从动轮之间的宽度差都会影响底盘框架、罩壳外形和安全防护距离。

　　在外形尺寸与安装边界方面，5.5英寸轮径决定了轮腔半径有限，电机外径、减速齿轮节圆和壳体壁厚必须共同分配径向空间。模型中齿轮关系经过校正，齿顶圆与壳体内壁之间需要保留运行间隙，齿圈固定面则要提供足够的接触刚度，避免驱动扭矩反复作用下产生微滑移。轴向边界上，车轮宽度被作为重点约束，电机连接法兰、轮轴伸出段、锁紧件和外侧盖板都应落在轮部允许的厚度范围内。若用于差速驱动底盘，两侧轮组还需保持对称安装面，保证轮距一致；若用于带转向的模块，则要核查转向轴线附近是否存在线束、支架或壳体干涉。

　　实际选型时，这类结构更适合对空间敏感而不是对极限速度敏感的移动设备。小轮径带来较低的整机重心和更灵活的转向能力，但也要求减速机构提供足够扭矩，并在启动、制动和反向切换时控制齿轮冲击。固定齿圈拆分后，零件结合面的位置应避开高应力集中区，连接螺钉需要按扭矩传递路径布置，而不是仅沿圆周均匀摆放。壳体与齿圈之间的定位止口也不能省略，否则分体结构在重复装配后容易出现相位偏差，进而影响齿轮啮合精度。

　　在三维建模阶段，应重点检查电机轴与轮轴的相对位置、齿轮中心距、齿圈分体结合面、紧固件操作空间以及轮胎转动包络。轮边驱动件不是孤立总成，它与底盘支架、转向节、编码器线、动力线和制动部件都存在边界耦合。该模型通过缩小轮径、修正齿轮、拆分固定齿圈和重构电机安装方式，把轮部宽度控制问题前置到结构设计阶段，为小型移动平台的紧凑化布置提供了可直接参考的机械方案。
