双螺杆对夹式拉紧夹持工装

　　这套双螺杆对夹式拉紧夹持工装，在车间装配、构件对位、薄壁件夹紧和维修拆卸场景里都很常见，核心作用是通过两根平行长螺杆提供稳定轴向拉紧力，让两侧压爪同步贴合工件表面，避免单点压紧造成的偏载、翘曲或局部压痕。

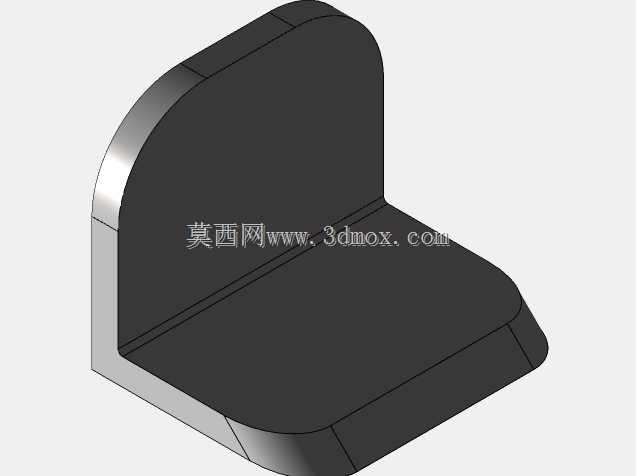

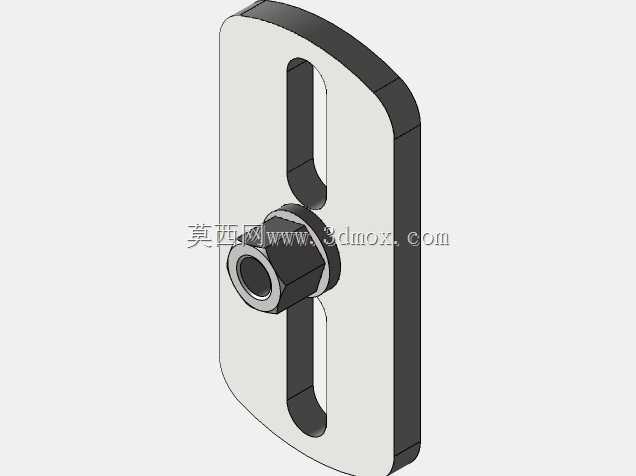

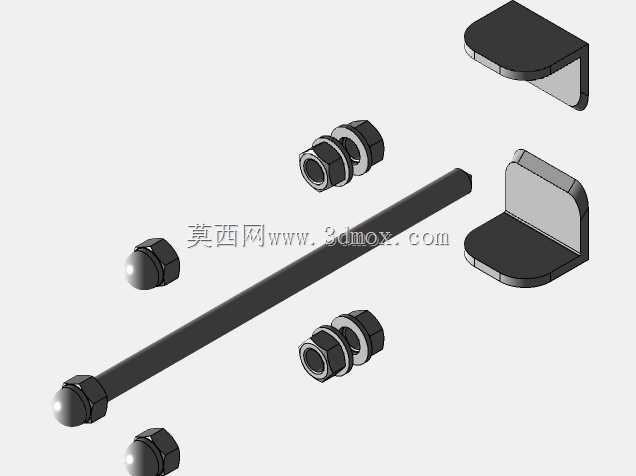

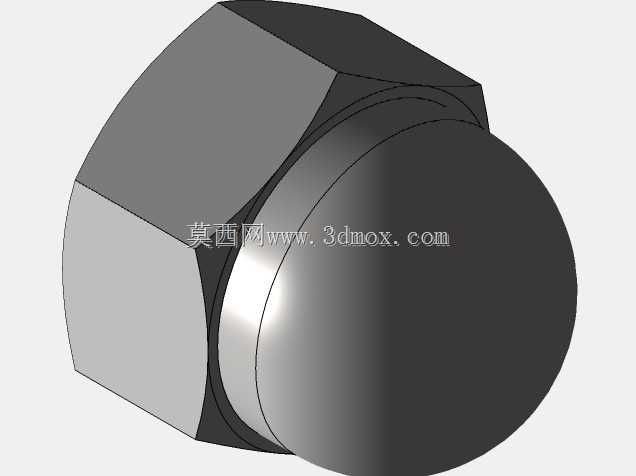

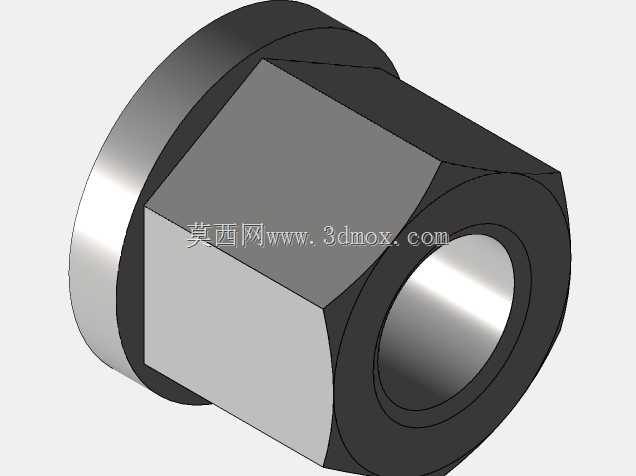

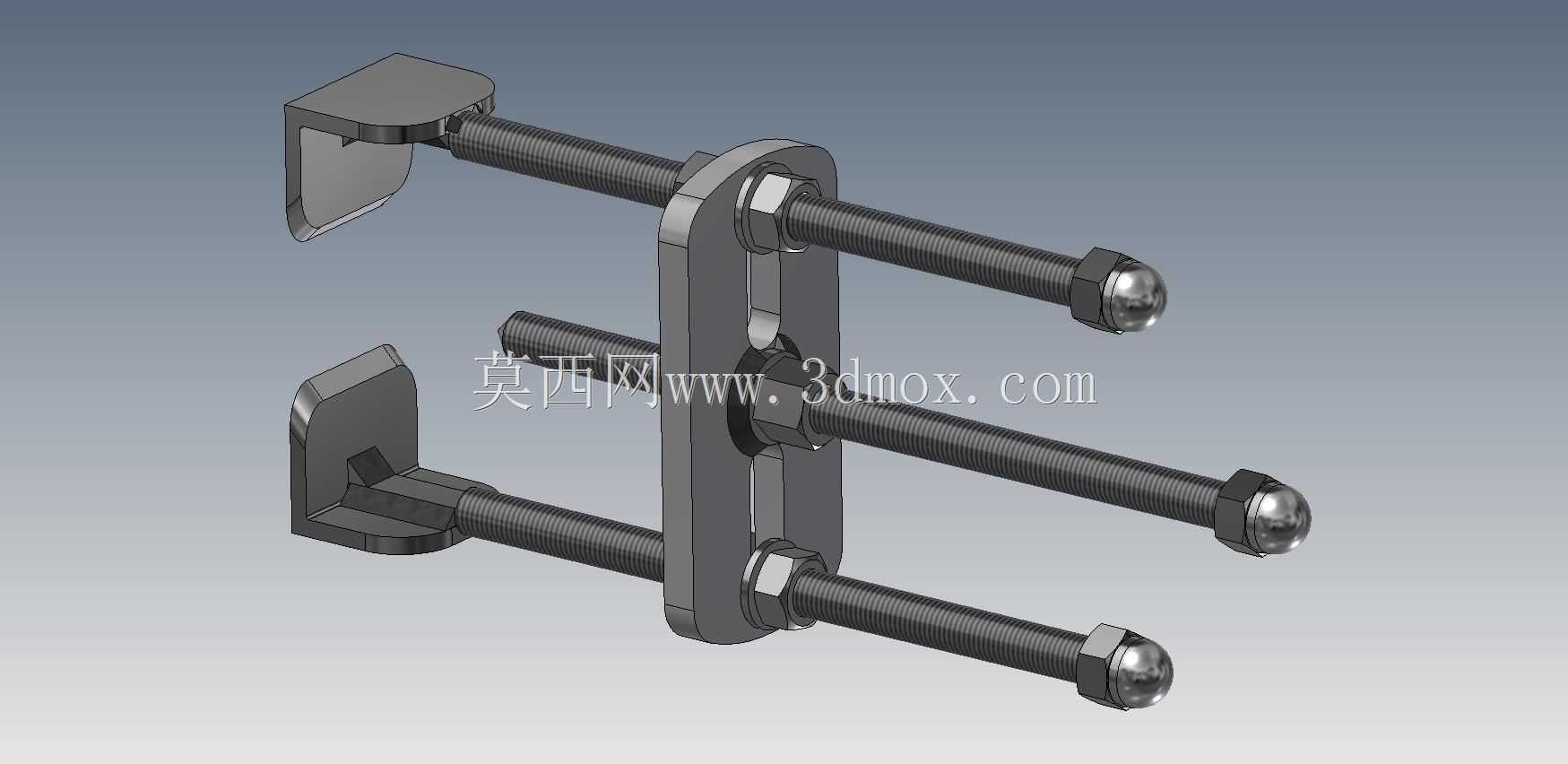

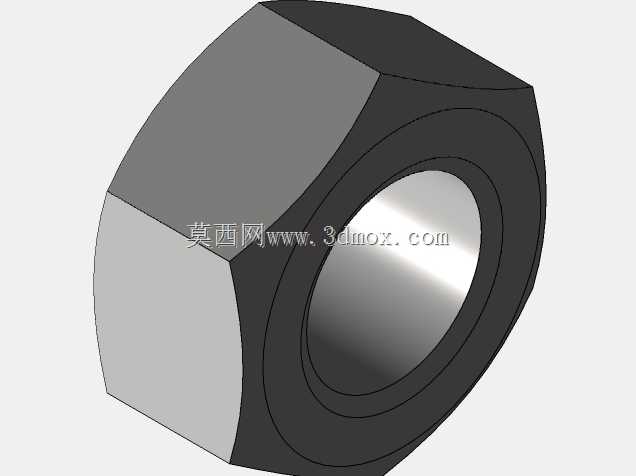

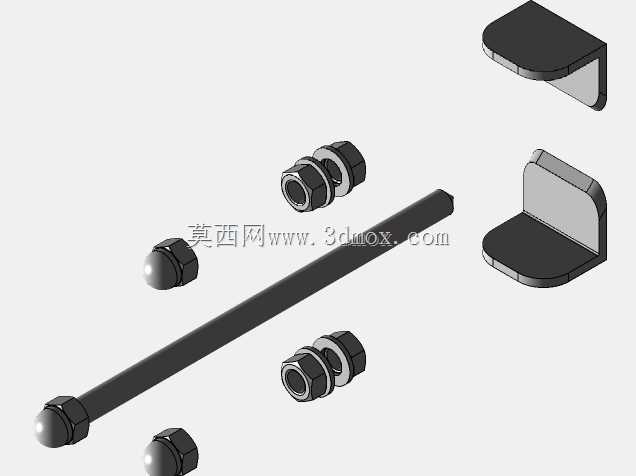

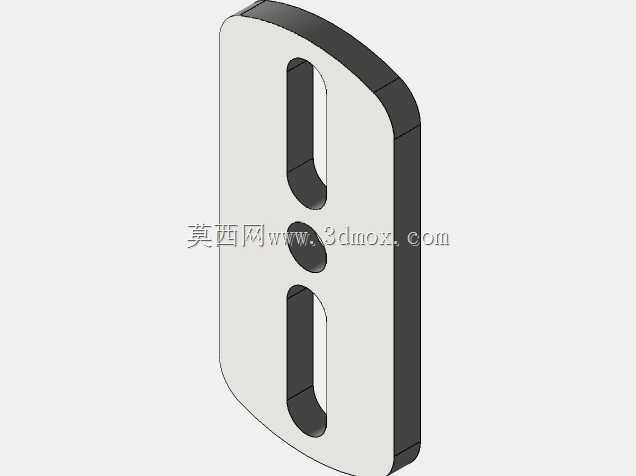

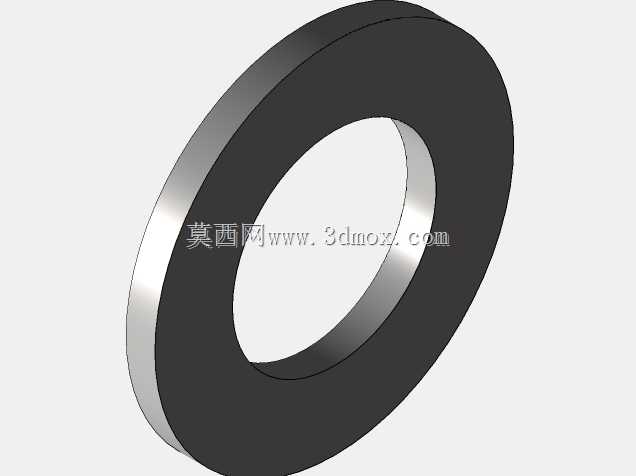

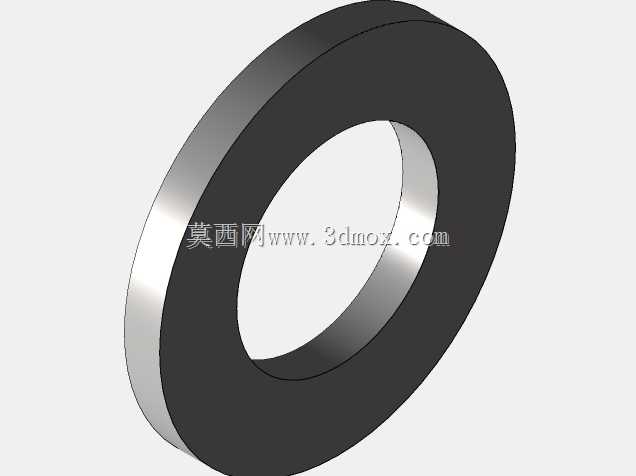

　　从结构布局看，中部是一块带长槽的滑动承载板，板体开设两条平行导向槽，四根带六角锁紧段的长螺杆分别穿过槽位，螺杆两端配置球头端与六角螺母；左右两侧各布置一个L形压爪，压爪工作面带有贴合弧面或平面接触区，可根据被夹工件外形更换接触垫块。球头端的作用不是装饰，而是在压紧过程中允许压爪产生微小自适应偏转，当工件两侧面存在少量平行度误差时，球头接触面能自动补偿角度，保证压爪端面均匀贴紧，不会出现线接触压伤。

　　实际选型时，首先要确认拉紧行程范围。中部承载板的长槽决定了两侧压爪的最大与最小开合距离，槽孔长度减去螺杆头部限位尺寸就是有效调节行程；装配时先将四根螺杆旋至预设开口，把两侧压爪跨在待夹紧工件外侧，再交替拧紧两端六角螺母，这里必须强调对角交替紧固顺序——如果先把某一根螺杆完全锁死，其余螺杆会受侧向弯矩，长槽内壁容易被螺杆杆身挤压出划痕，后续调节行程会发涩。

　　工装的受力路径很清晰：螺母拧紧产生的轴向预紧力沿螺杆传递，先作用在中部承载板两侧，再通过板体把反力分配到另外两根螺杆，最终全部汇聚到左右压爪上，形成闭合夹紧力环。这种对称受力结构相比单螺杆C型夹有两个明显优势，一是夹紧力作用点分布在工件上下两个位置，工件不会绕单点翻转；二是两根螺杆分担拉力，单根螺杆的螺纹副磨损更低，长期反复使用后预紧力衰减更小。

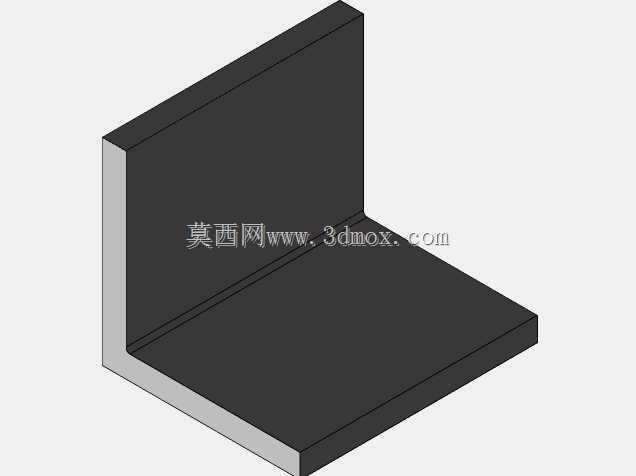

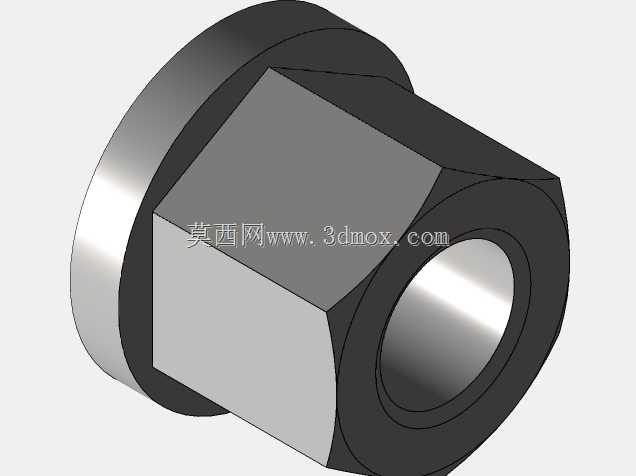

　　安装边界方面，要预留扳手操作空间，六角螺母端外侧至少留出相当于螺母公称直径1.5倍的空间，方便套筒或开口扳手完成拧紧动作；球头端因为不需要频繁拧动，外侧空间可以适当缩小，但也要保证球头能自由转动不与周边设备干涉。压爪的L形折弯段厚度决定了夹持深度，也就是压爪能够跨过工件边缘、伸到工件背面的距离，现场使用前要核对工件法兰边、侧板翻边的高度，若折弯深度不足，压爪只能搭在工件边缘，拉紧时会滑脱。

　　设计这套结构时，螺纹规格选择要匹配所需夹紧力，粗牙螺纹适合快速开合调节，细牙螺纹适合微调预紧力，模型里采用的是全螺纹长杆，意味着螺母可以在整根螺杆长度范围内任意定位，行程调节灵活性很高；中部承载板的长槽边缘做了加厚处理，因为槽孔截面是板件受力最薄弱的位置，拉紧时槽壁会承受螺杆的侧向挤压力，加厚过渡区可以避免板件在槽端位置发生塑性变形。

　　在汽车零部件装配工位，这类工装常用来临时固定车身覆盖件、橡胶缓冲垫或者管路支架，焊接工位也能作为快速压紧器使用，只要更换压爪接触面的防滑垫块，就能适配金属硬接触或者橡胶、塑料等软质工件；维修场景中，它还可以充当简易拔轮器的辅助支架，配合顶丝完成轴承、衬套的拉拔作业，双螺杆的平行导向特性能保证拉拔过程中工件受力方向与轴线保持一致，不会斜向卡死。

　　日常维护层面，螺杆螺纹段要定期涂抹润滑脂，防止车间粉尘、焊渣嵌入牙纹造成拧紧卡滞；球头配合面要避免磕碰，若球头表面产生凹坑，自适应偏转功能会失效，夹紧时容易出现局部应力集中；中部滑动板的长槽要定期清理铁屑，槽内堆积杂物会导致螺杆无法滑动到指定行程位置。整个结构没有复杂精密零件，全部由板件、标准螺杆、螺母和球头端头组成，加工难度低、维护方便，非常适合需要频繁调整夹持间距的柔性装配工位。
