欧宝威达B发动机油塞螺纹封堵结构

　　该零件对应乘用车发动机润滑系统中的油塞结构，主要布置在油底壳或相关油路腔体的低位接口处，承担润滑油排放、腔体封堵以及检修后密封复位的作用。日常保养时，维修人员需要通过该位置释放旧机油；重新装配后，油塞又要在振动、温度循环和油液浸泡环境下保持可靠封闭，避免润滑油渗漏造成液位下降、润滑失效和周边部件污染。

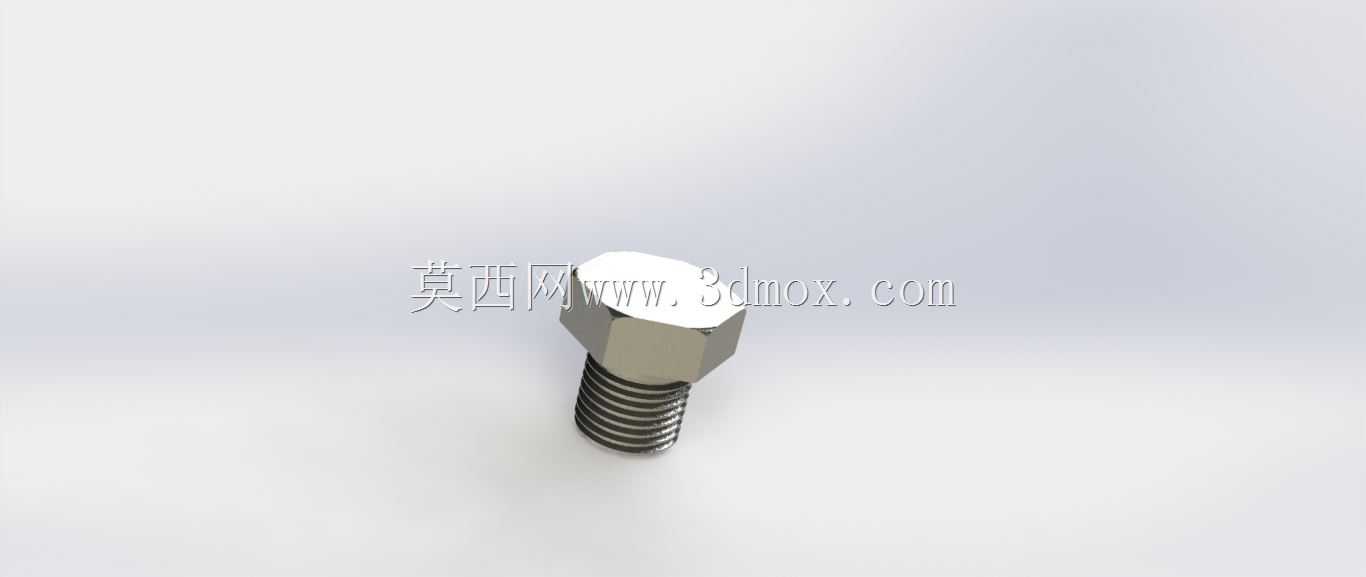

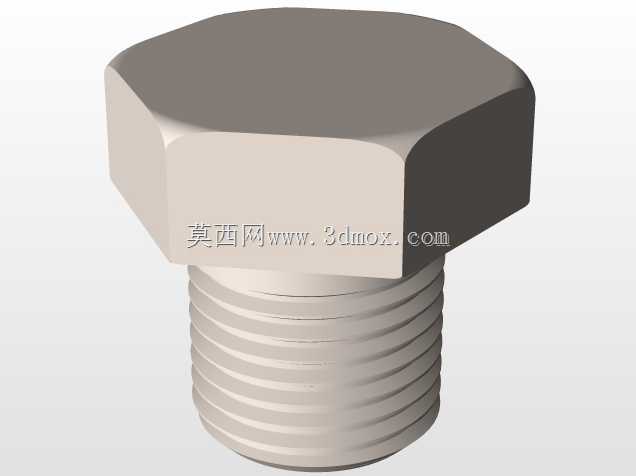

　　从结构上看，零件采用外六角头部与外螺纹杆身组合的形式。六角头为扳手提供明确的夹持面，适合使用套筒、梅花扳手或开口扳手施加拧紧力矩；头部下端形成承压端面，可与油底壳接合面贴合，并配合密封件实现端面密封。杆部螺纹用于旋入机体预设螺孔，通过螺纹副承担轴向定位和连接载荷。模型中螺纹段的螺距、公称直径和有效旋合长度需要与主机厂接口保持一致，否则会出现拧入深度不足、干涉、松脱或密封不良等问题。

　　建模时应优先确认螺纹规格与安装孔边界。外螺纹不能只按视觉效果制作，而要结合实际装配关系表达大径、小径、螺距和端部导入段。端部通常需要设置倒角或引导锥，使零件在人工装配时能够顺利进入螺孔，减少首圈螺纹错牙风险。头部与杆部之间的过渡圆角也不可忽略，该位置在拧紧和发动机振动工况下容易产生应力集中，若几何过渡过于尖锐，长期使用后可能出现裂纹。

　　外形尺寸方面，六角头对边尺寸决定工具适配性，头部高度影响扳手接触面积和承载能力；螺纹杆长度则决定旋入深度。过长的油塞可能顶触腔体内部结构，过短则会降低螺纹啮合圈数，使密封和防松能力下降。头部下端面的平面度、与螺纹轴线的垂直度，以及密封面直径，都直接影响压紧后的密封效果。若端面相对螺纹轴线偏斜，即使螺纹能够拧紧，密封件也可能局部压缩不均，在热车状态下出现渗油。

　　在实际发动机舱环境中，油塞并非静态受力件。车辆行驶过程中，发动机振动、路面冲击、冷热交替以及润滑油压力波动都会作用于螺纹连接。设计时需要考虑拆装重复性：保养场景下油塞会被反复松开和拧紧，螺纹牙型、头部承压面和密封区域应能承受多次操作而不发生明显损伤。对于铝合金油底壳，更要控制拧紧力矩和螺纹啮合长度，因为内螺纹孔的强度通常低于钢制油塞，过度拧紧容易拉坏箱体螺孔。

　　该类零件的三维建模重点不在复杂曲面，而在接口准确性和工程可制造性。头部可采用六棱柱拉伸后与螺纹杆合并，螺纹段可根据用途选择详细牙型或简化表达；用于结构校核和装配干涉检查时，应保留真实外径、旋合长度和工具空间。装配周边还需检查扳手回转空间，尤其在油底壳造型紧凑、附近布置横梁或护板的情况下，六角头周围必须留出套筒进入和旋转的空间。

　　密封思路通常分为螺纹密封与端面密封两类。该结构更接近依靠端面压紧密封件、螺纹负责连接的形式，因此模型中应体现密封件安装位置或压紧边界。若密封垫圈被省略，头部端面直接接触铝合金壳体，微观不平度和反复拆装痕迹会增加渗漏概率。设计评审时还应关注油塞拧紧后突出壳体的高度，突出过多可能在车辆通过颠簸路面时受到撞击，沉入过深则不利于拆卸。

　　从维护工艺看，油塞位置应便于操作者从车底接近，轴线方向尽量避免与护板、副车架或排气管形成干涉。螺纹孔周边需要有足够平整的贴合面，使垫圈受压均匀；放油方向也应考虑旧机油排出时的流向，避免油液沿壳体表面扩散。模型虽然只展示单个油塞，但在总成设计中，它与油底壳螺孔、密封垫圈、扳手操作空间和保养流程共同构成一个完整接口。

　　对于三维从业者，制作此类零件时应把注意力放在螺纹轴线、六角头方位、端面关系和安装边界上，而不是单纯追求渲染质感。金属外观可以反映车削或六角成形后的零件特征，但工程价值更多体现在能否直接用于装配检查、维护空间评估和机加工表达。合理的油塞模型应能在数字样机中准确复现真实装配状态，帮助设计人员判断旋入深度、密封位置、工具可达性以及与周边底盘件的最小间隙。
