90度弯通内外丝螺纹管路转接接头

　　现场管路排布里，直角转向几乎是绕不开的工况——设备内部走线受钣金边界限制、液压站与执行元件之间存在高度差、水暖管路沿墙面转角敷设时，直管段无法直接完成方向切换，强行用两段直管加对接头拼接，不仅多一道密封泄漏点，还会让管路在转角处形成突兀的外凸轮廓，挤占周边维护空间。这款90度弯通螺纹接头正是针对这类转角转接需求开发，一端采用外螺纹结构、另一端为内螺纹接口，可直接对接两端不同接口形式的管路，无需额外加装转换接头，在紧凑安装空间里一次性完成流向90度折转与接口形式匹配。

　　从结构受力角度看，弯头部位是管路系统中应力集中的高发区：流体在转向时会对管壁产生持续的侧向冲蚀，管路启停带来的水锤压力也会在转角处形成额外载荷，因此建模时弯管段的弯曲半径并未取过小数值——过小的弯曲半径会让内侧流道急剧收窄，既增大流体阻力造成压损，也会让介质中的杂质在转角内侧淤积，长期运行后加剧局部磨损。当前模型的弯弧过渡段采用平滑等壁厚设计，内外壁曲率保持一致，避免了壁厚突变带来的应力薄弱点，承压能力可覆盖常规低压流体输送场景。

　　接口螺纹的设计是这类接头的核心细节。外螺纹端用于旋入带有内螺纹的阀块、泵体或设备基座端口，螺纹起始端做了倒角引导，方便现场装配时快速对中，不会出现首牙错扣导致螺纹咬死的问题；内螺纹端则用于承接外螺纹管道或另一个接头，螺纹孔深度预留了足够的啮合长度，保证拧紧后有充足的牙数参与承载，不会因啮合过浅出现拔脱风险。实际选型时需要重点核对两端螺纹的规格与牙型：同是公称直径的管路，锥螺纹与直螺纹的密封逻辑完全不同，锥螺纹依靠牙型过盈实现密封，通常配合生料带或密封胶使用；直螺纹则多依赖端面密封圈压合封水，建模时螺纹的大径、小径、螺距参数都需严格对应选用标准，否则三维装配阶段很难提前发现干涉问题，加工出来的零件到现场才会出现拧不到位或间隙过大的情况。

　　安装边界方面，这款弯头的两个接口轴线呈垂直正交，布局时要预留扳手操作空间：外螺纹端拧紧时需要卡持接头本体的六角受力位，若周边管路或钣金距离六角边过近，套筒或开口扳手无法就位，现场只能改用管钳强行夹持，很容易夹伤接头外表面甚至造成弯体变形。内螺纹端对接管道时，也要保证管道旋入后周边留有足够的管线弯曲余量，避免管道与接头连接处形成额外的侧向弯矩——长期受弯矩作用的螺纹接口会出现微缝隙，是管路渗漏的常见诱因。

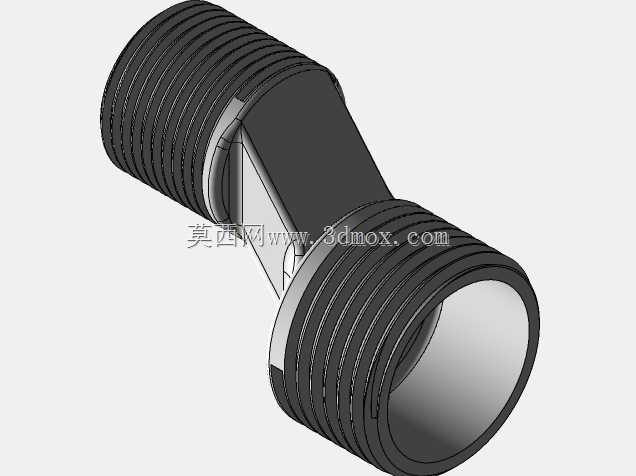

　　在三维设计流程中，这类标准管路接头通常以通用件形式入库，设备布局初期先按接口中心高、转角占位搭建简化轮廓，确认管路走向与周边钣金、电气元件无干涉后，再替换为带完整螺纹细节的精确模型。模型中弯体与两端螺纹段为一体化结构，不存在拼接焊缝，既减少了泄漏路径，也让整体外形更规整，外部没有多余的凸起结构，贴墙或贴近设备内壁安装时可以尽可能缩小占用空间。日常维护中，这类转角接头也是检修重点，停机巡检时可重点观察转角外侧的密封位置，流体冲蚀往往先在流向改变的外侧管壁形成减薄，三维建模阶段保留的均匀壁厚也为长期耐压留出了安全裕量，适配水暖、低压油路、气动回路等多种常规管路转接场景。
