阿斯特拉K型锁紧六角衬套结构

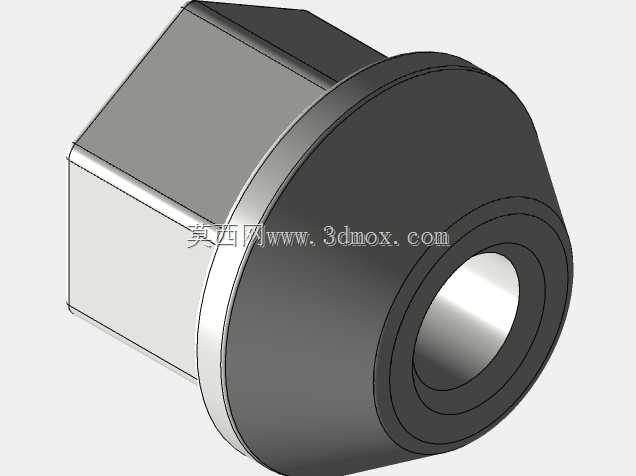

　　该零件属于汽车底盘与车身连接部位常用的六角锁紧衬套类紧固件，一端为标准六角扳拧结构，另一端为带阶梯内孔的环形承压端面，中间过渡段设置环形凸缘，用于在装配时贴合安装支架表面，限制衬套轴向压入深度，同时分散锁紧过程中的接触面压，避免薄板支架被局部压溃。从整车装配场景来看，这类衬套多用于悬架控制臂、车身线束固定支架、制动管路卡座以及副车架附属连接件的锁紧工位，配合贯穿螺栓完成轴向预紧；六角端可以用开口扳手或套筒直接夹持，在螺栓另一侧打扭矩时防止衬套随螺栓跟转，这也是该结构区别于普通圆形焊接螺母的核心实用价值。

　　建模过程中首先要锁定的是安装边界：六角端对边尺寸需要匹配常用套筒规格，外圆承压端的外径要大于支架开孔直径，保证压接后有足够的支承面积；中心通孔为贯穿光孔，孔径略大于配合螺栓外径，预留装配公差，避免螺栓穿入时出现卡滞。环形凸缘的厚度直接决定衬套在支架两侧的夹持跨度，设计时需要对照被连接支架的总厚度，保证螺栓拧紧后凸缘端面完全贴实，不会出现悬空或预紧力不足的情况。

　　从功能特性上拆解，该零件同时承担定位、防转、承压三个作用：六角外形在支架对应的六角沉孔内实现周向止转，装配线上无需额外工装固定螺母侧，单人即可完成扭矩作业；大直径环形端面增大与支架的接触面积，在整车振动工况下分散夹紧力，降低连接面的压应力，长期使用后不易出现支架漆面压陷、松动异响；中心阶梯孔的台阶结构可以适配不同直径的螺栓杆部或配套缓冲橡胶垫，在部分悬架连接点位，衬套内部还会压入橡胶减震元件，金属外壳提供刚性支撑，橡胶层过滤路面传递的高频振动。

　　设计思路上优先考虑装配工艺性：六角头部的倒角做了小角度引导，套筒对位时可以快速滑入，提升流水线装配节拍；外圆端面的边缘设置圆角，去除锐边，避免搬运和装配过程中划伤工人手套或损坏配套橡胶件；零件整体为轴对称回转体加六角头部的组合结构，适合采用冷镦或车削加工成型，量产时材料成本和加工节拍都易于控制。在三维建模时，先绘制回转体的半剖面轮廓，通过旋转命令生成主体环形结构，再在头部拉伸切除出六方外形，最后对所有棱边添加铸造或机加工对应的圆角、倒角特征，完整还原零件的工艺细节。

　　实际选型校核时，需要重点核对三个尺寸边界：一是六角对边尺寸与现场工具的兼容性，二是承压端面外径与安装孔的间隙配合关系，三是中心通孔长度与螺栓啮合长度的匹配，保证螺栓拧紧后螺纹露出长度符合整车装配规范。在底盘颠簸、制动扭转等交变载荷工况下，该衬套的刚性凸缘能够持续维持夹紧力，六角防转结构避免连接件松动回转，相比普通圆形螺母，它不需要在支架上额外焊接防转片，减少了焊接工序带来的热变形和防锈处理成本，在乘用车和轻型商用车的底盘附属连接结构中应用十分广泛。建模时还要注意内外圆柱面的同轴度约束，六方头部与中心孔的同轴度误差需要控制在装配允许范围内，否则螺栓穿入后会出现偏心，导致局部应力集中，影响连接副的疲劳寿命。
