欧宝VectraB后轮盘式制动摩擦片结构

　　该三维结构对应乘用车辆后轮盘式制动系统中的摩擦衬片组件，主要服务于欧宝Vectra B车型后制动卡钳的维修替换、制动系统教学演示以及卡钳匹配校核场景。在整车底盘中，后制动片并不单独承担全部制动力，而是与前轴制动片按制动力分配比例协同工作，在常规制动时提供稳定摩擦阻力，在紧急制动或连续下坡工况下辅助吸收后轮转动能量，同时减少制动过程中车辆点头趋势，保持前后轴载荷转移下的行驶稳定性。

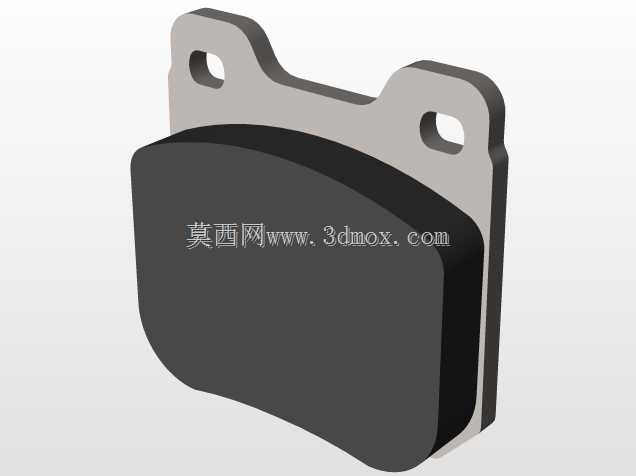

　　从实际装车关系看，该零件位于制动卡钳内部，钢背外侧朝向卡钳活塞或钳体支撑面，摩擦材料层朝向制动盘两侧工作面。制动时，液压油推动活塞，将内外两片制动片同时压向随车轮旋转的制动盘，利用摩擦材料与铸铁盘之间的摩擦转矩使车轮减速。模型中较厚的深色部分为摩擦材料块，承担主要磨损与热转化功能；后方浅灰色金属板为钢背，用于分散活塞推力、保持衬片形状，并将制动力传递到卡钳导向结构。钢背上两个异形开孔并非普通减重孔，而是与卡钳上的定位、导向或防转结构相配合，限制制动片在制动间隙内的异常转动和窜动，保证摩擦面在松开制动后能够均匀回位。

　　建模时需要重点区分摩擦材料与钢背的分层关系。摩擦块轮廓并非简单矩形，其前缘、后缘和外侧弧线均需贴合制动盘扫掠区域，避免在极限转向、悬架跳动或制动盘公差累积时出现边缘干涉。钢背上部伸出的双耳结构承担安装定位作用，孔位中心距、耳片厚度、折弯过渡圆角以及钢背与摩擦块的相对高度，都会直接影响卡钳装配。若耳片位置偏差过大，制动片可能无法落入卡钳导轨；若钢背厚度超出边界，活塞回位量和制动间隙会被压缩，轻则产生拖滞摩擦，重则导致制动盘持续升温。

　　外形尺寸校核应围绕卡钳内腔展开。摩擦块宽度要覆盖制动盘有效摩擦环带，弧面半径需与制动盘半径匹配，厚度方向则要考虑新片状态、磨损极限以及制动盘厚薄差。钢背顶面与卡钳支架之间需保留热膨胀间隙，摩擦块两端与卡钳导轨之间应设置合理滑动余量，既不能过松造成敲击噪声，也不能过紧导致泥水污染后卡滞。模型中钢背与摩擦材料结合面采用大面积贴合，有利于把局部高温和压紧力均匀扩散，减少摩擦材料局部开裂、掉块或热衰退风险。

　　设计思路上，后制动片相比前制动片通常承受的热负荷略低，但对驻车制动兼容性、噪声控制和低速制动平顺性要求较高。该类Lucas结构卡钳常将行车制动与驻车机构集成在后轮卡钳内，制动片在驻车动作时同样承受轴向压紧，因此钢背刚度、耳片定位精度和摩擦材料抗压性能都不能忽视。摩擦块边缘的倒角、切槽和钢背表面形状会影响制动噪声、粉尘排出和热变形方向；在三维数模中保留这些细节，可用于后续有限元分析、卡钳运动仿真以及维修拆装培训。

　　在维修与备件开发场景中，该结构可用于核对新旧片互换性：检查摩擦材料轮廓是否与原制动盘接触环带一致，钢背耳孔是否能落入卡钳定位点，片厚是否满足活塞初始伸出量，以及磨损后是否会触碰到卡钳壳体。对于底盘设计人员，该模型还可作为后轮制动包络分析的基础零件，与转向节、制动盘、卡钳、轮毂轴承和悬架部件共同装配，验证车轮跳动、制动热膨胀和维修拆卸空间之间的边界关系。
