十字轴式万向联轴器传动结构

　　该万向节结构主要用于两根传动轴之间存在角度偏差或工作中角度持续变化的场合，常见于小型设备传动链、转向操纵机构、输送装置、工装夹具以及需要空间铰接传扭的机械系统中。与刚性联轴器相比，它不要求输入轴和输出轴保持严格同轴，能够在轴线偏摆状态下继续传递旋转运动，因此在装配误差补偿、机架变形补偿和运动端随动连接中具有较高实用价值。

　　从结构组成看，模型围绕十字铰接中心展开，两侧轴端分别形成主动与从动连接部位，中间通过十字轴、叉形接头和配合孔构成空间转动副。十字轴的四个轴颈相互垂直，两个方向的铰接轴线交于同一中心，使两端叉体可绕不同平面摆动。工作时，主动端旋转带动十字轴，再由十字轴驱动从动端旋转；当两轴存在夹角时，十字轴在叉耳孔内持续相对转动，从而适应轴线方向变化。该类结构的关键不在于外形复杂，而在于铰接中心、轴颈配合、叉耳间距和端部连接尺寸之间的协调。

　　建模时应优先确定传动交点，也就是十字轴两轴线的公共中心。该点决定输入、输出轴在偏角状态下的运动关系，若中心位置与两端轴线不重合，装配后会出现干涉、卡滞或附加弯矩。叉形接头的开口宽度需要容纳十字轴本体，并保证极限摆角下叉体内壁不与十字轴或对侧叉体发生碰撞。轴颈与孔之间应保留合理配合关系，既要满足转动灵活性，又不能因间隙过大造成冲击和噪声。对于承载较高的场景，还需在轴颈端部考虑轴承、衬套、挡圈或润滑结构，使相对转动面不直接干摩擦。

　　外形尺寸方面，两端圆柱轴段可作为与外部轴套、轮毂或连杆连接的边界，轴径、伸出长度和端面位置需要与相邻零件统一。安装时应关注两轴最大折角，折角过小无法发挥万向节补偿能力，折角过大则会引起从动端转速波动、传动效率下降和铰接部位载荷集中。若设备要求高速、平稳传动，通常不宜采用单只万向节承受大夹角，而应成对布置，并使中间轴两端叉耳相位一致，以抵消角速度波动。

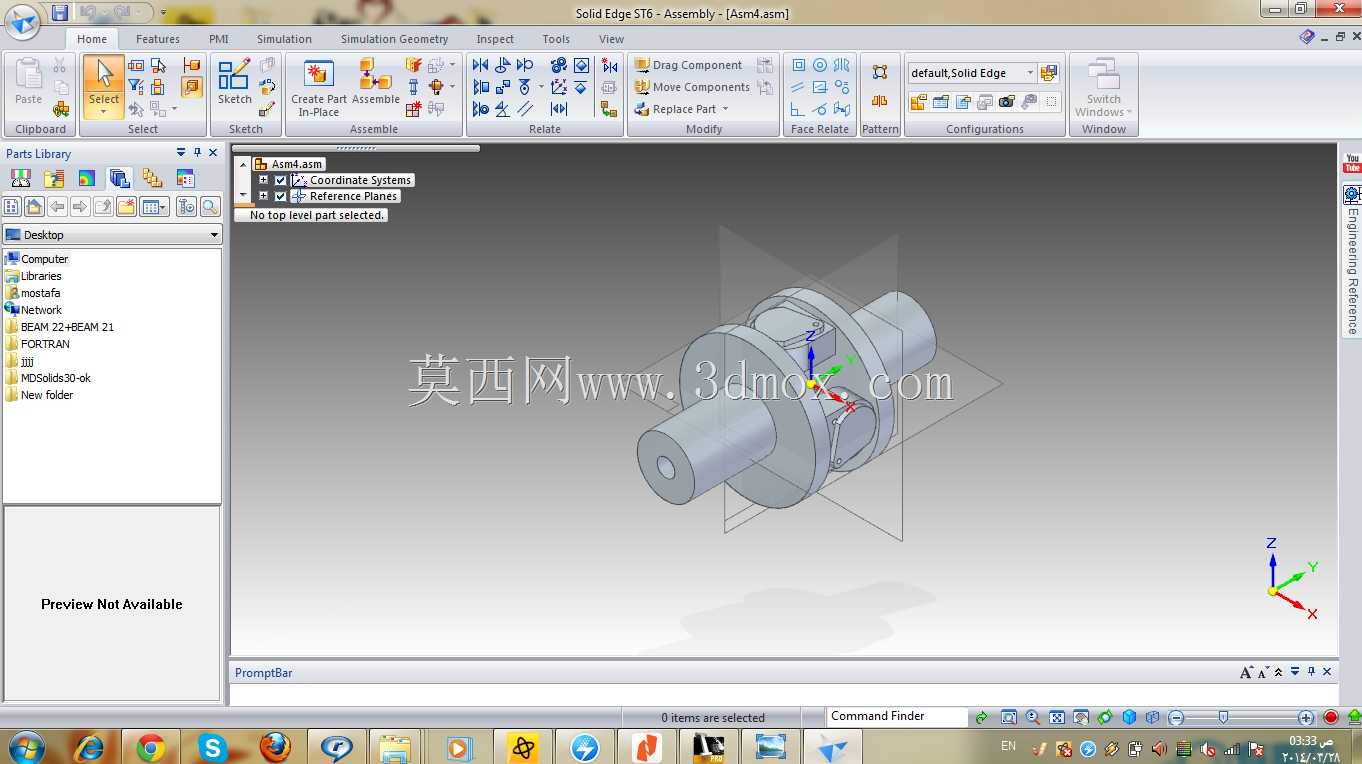

　　该模型在三维设计中可用于检查运动包络和装配关系。端部轴段的同轴基准、叉耳孔的对称度、十字轴轴颈的垂直度，都是建模和加工中需要控制的重点。叉耳侧板厚度会直接影响抗弯和抗扭能力，过薄容易在交变载荷下张开，过厚则增加外形尺寸和转动惯量。十字轴轴颈根部应避免尖锐过渡，应力集中位置可通过圆角或加强过渡改善疲劳性能。端部若采用销孔、键槽、螺纹或抱紧结构，还需与外部连接件的装拆方式一并考虑。

　　在实际设备布局中，万向节往往布置在距离支承较近的位置，以减少悬伸带来的附加弯矩。若两端连接轴较长，应在附近设置轴承或导向支撑，避免铰接中心承受不必要的径向力。润滑与维护空间也不能忽略，十字轴铰接点属于持续相对运动部位，周边应预留注油、检查和拆卸空间。对于暴露在粉尘、碎屑或潮湿环境中的设备，可在铰接处增加密封罩或防尘结构，减少污染物进入配合面。

　　从功能特性上看，该结构兼具传扭、补偿角度偏差和允许空间摆动的作用，适合用于轴线难以严格对中的传动环节。它不能替代承受大轴向位移的滑动联轴器，也不适合在两轴平行错位很大的情况下单独使用；选型和建模时需要明确偏角方向、转速范围、转矩大小、端部连接形式以及安装空间。通过三维装配验证，可以直观观察两端轴在最大摆角时的干涉情况，并据此调整叉耳开口、轴颈长度和端部轴段尺寸，使结构在紧凑空间内满足传动可靠性。
