迷彩越野式物料搬运叉车结构设计

　　该作品呈现的是一台面向短距离物料转运场景的轮式叉车结构，整体采用越野化车身与前置叉取机构组合的形式，区别于常规厂区平衡重式叉车的规整造型，方案在通过性、外观辨识度和机构演示方面做了较多具象化处理。从实际用途看，这类设备主要承担托盘货物、箱体物料、块状载荷的水平搬运与低位举升作业，可用于车间工序间转运、仓库堆垛辅助、野外临时物资搬运、教学演示以及运动仿真验证。模型中货叉位于车体前部，两根平行叉臂沿门架方向布置，能够插入货物底部预留空间，通过起升机构带动载荷上升；车体中部设置承载平台与驾驶区域，后部保留配重和动力安装空间，用于平衡叉取载荷产生的倾覆力矩。

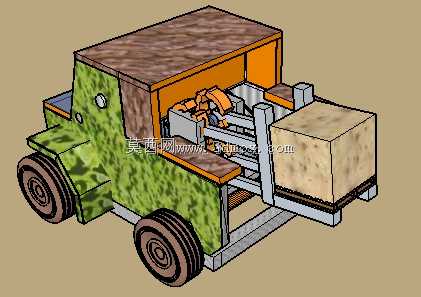

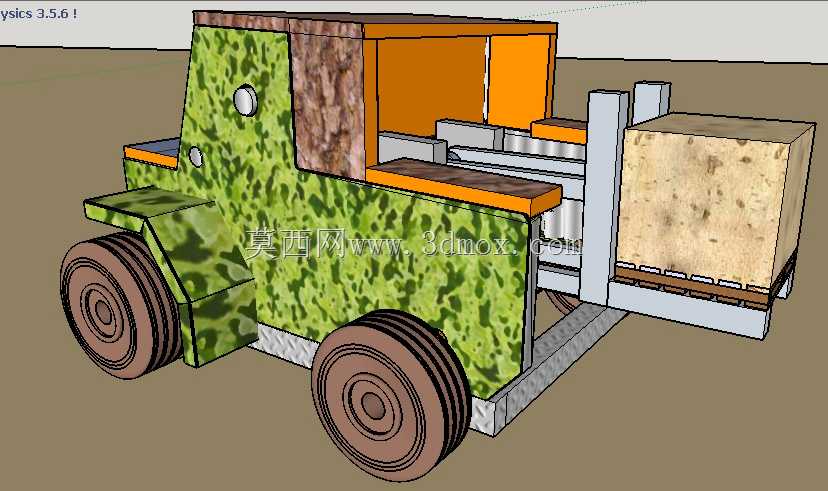

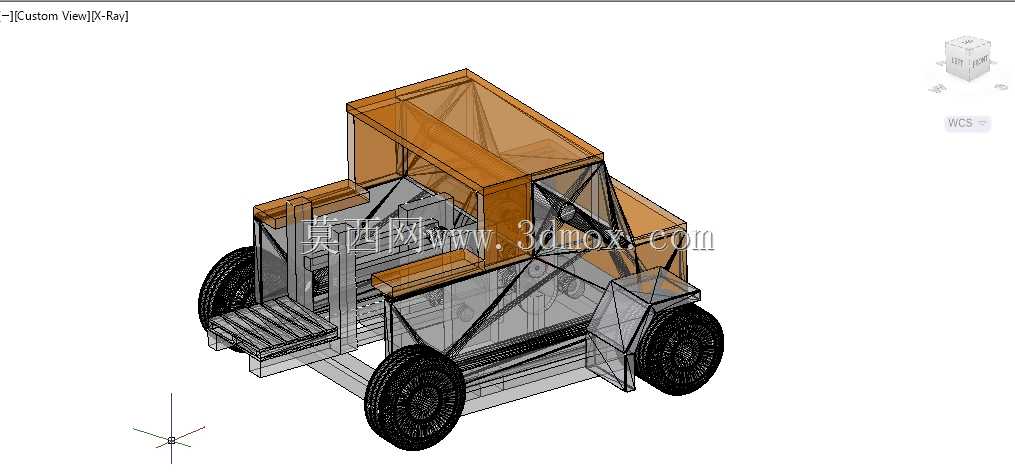

　　结构设计上，车身没有采用单一封闭壳体，而是将驾驶室、机罩、侧围、底盘梁架和工作装置分区表达。前部轮胎直径较大，胎面以多圈环状纹理表现，适合在不平整地面上滚动；后轮同样采用宽胎形式，使整车在低速转运时具备较好的接地稳定性。车身侧围使用迷彩纹理覆盖，顶部与门框边缘以橙色饰条区分，驾驶室后方保留敞开式设备舱，便于观察内部空间划分。底盘下方可见梁式承托结构，货叉导轨、滚轮和门架立柱之间的相对位置清晰，能够直观表现叉臂前后伸缩与上下升降的运动关系。

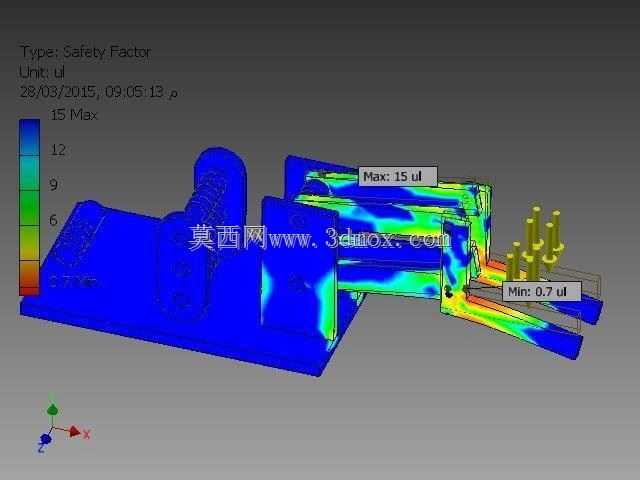

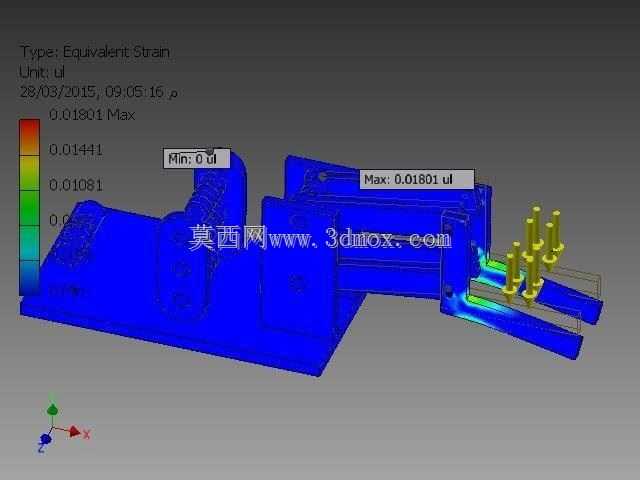

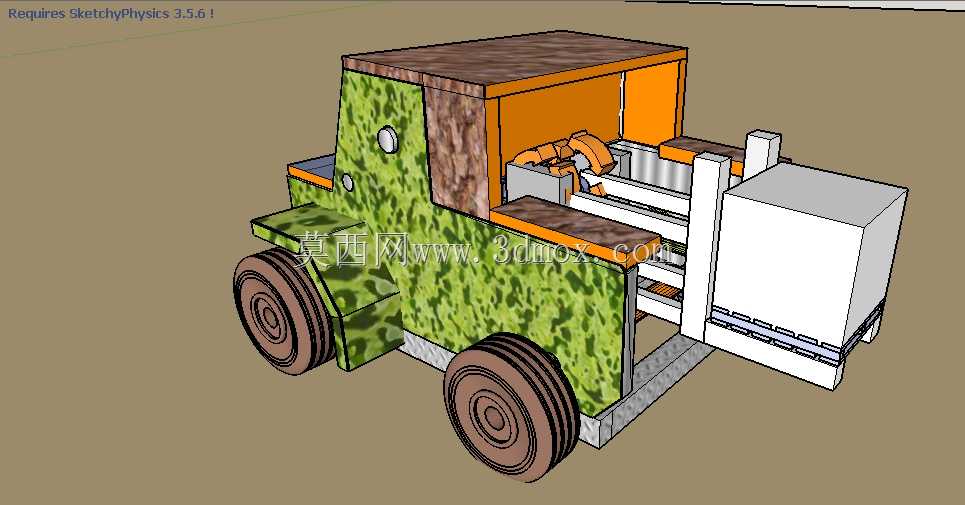

　　从功能特性分析，叉车的核心在于工作装置与底盘稳定性的匹配。货叉间距需要适应常见托盘或货物底孔宽度，叉臂前端应做导入处理，减少对位时的碰撞；门架立柱承担垂直导向作用，滚轮与滑道之间需保留合理间隙，既保证升降顺畅，又避免侧向晃动。模型中货物被放置在货叉上，箱体与叉臂接触区域形成主要承载面，实际设计时需关注叉臂根部弯矩、门架立柱抗弯能力以及后轮轴附近的配重布置。若用于真实工程，还需在额定载荷、最大起升高度、载荷中心距和整车轴距之间建立校核关系，防止满载前倾。

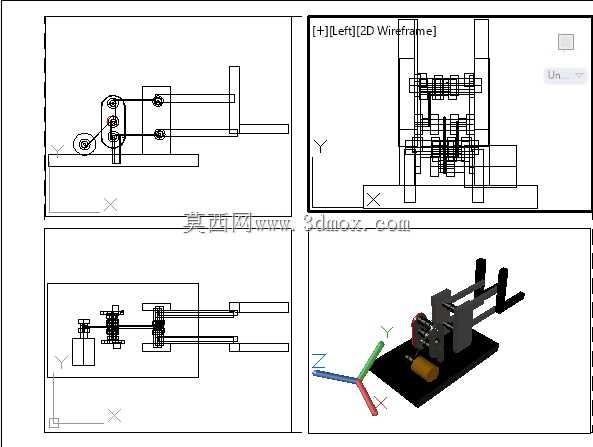

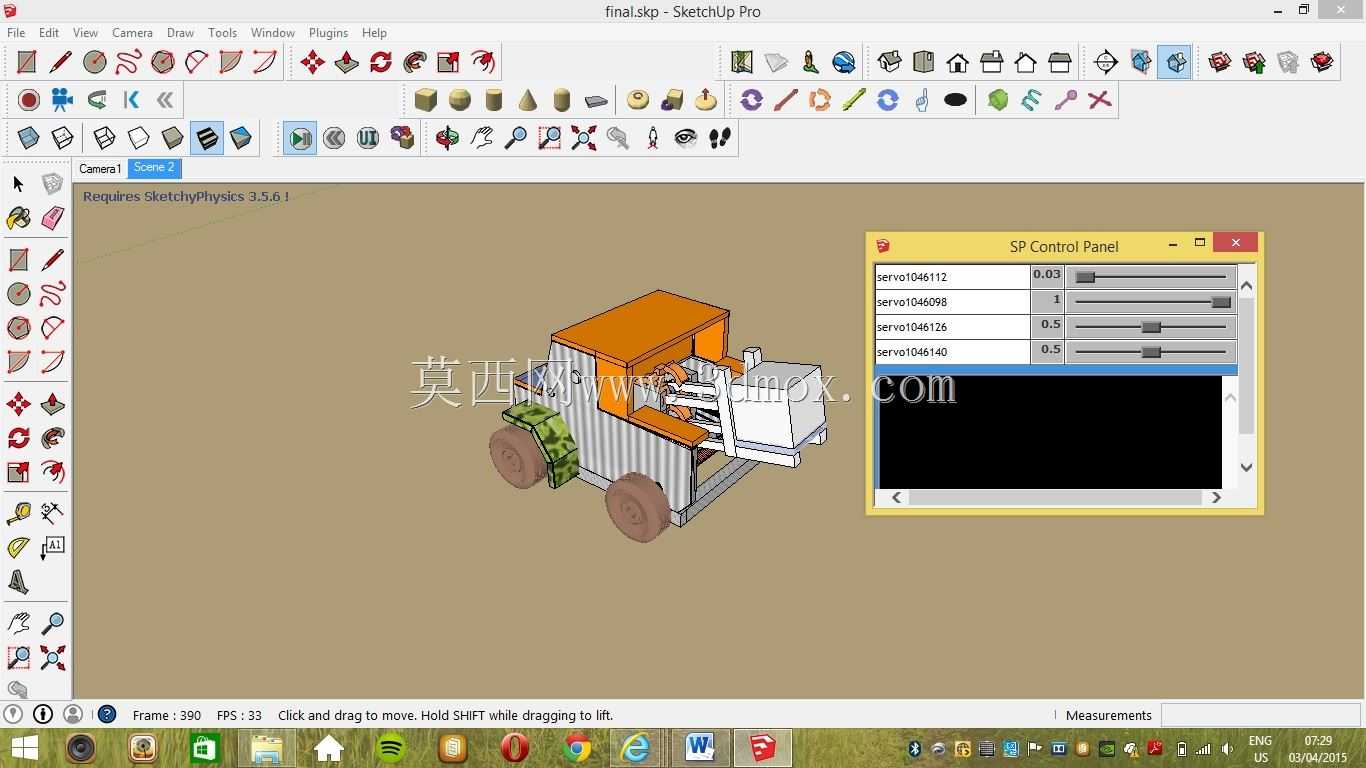

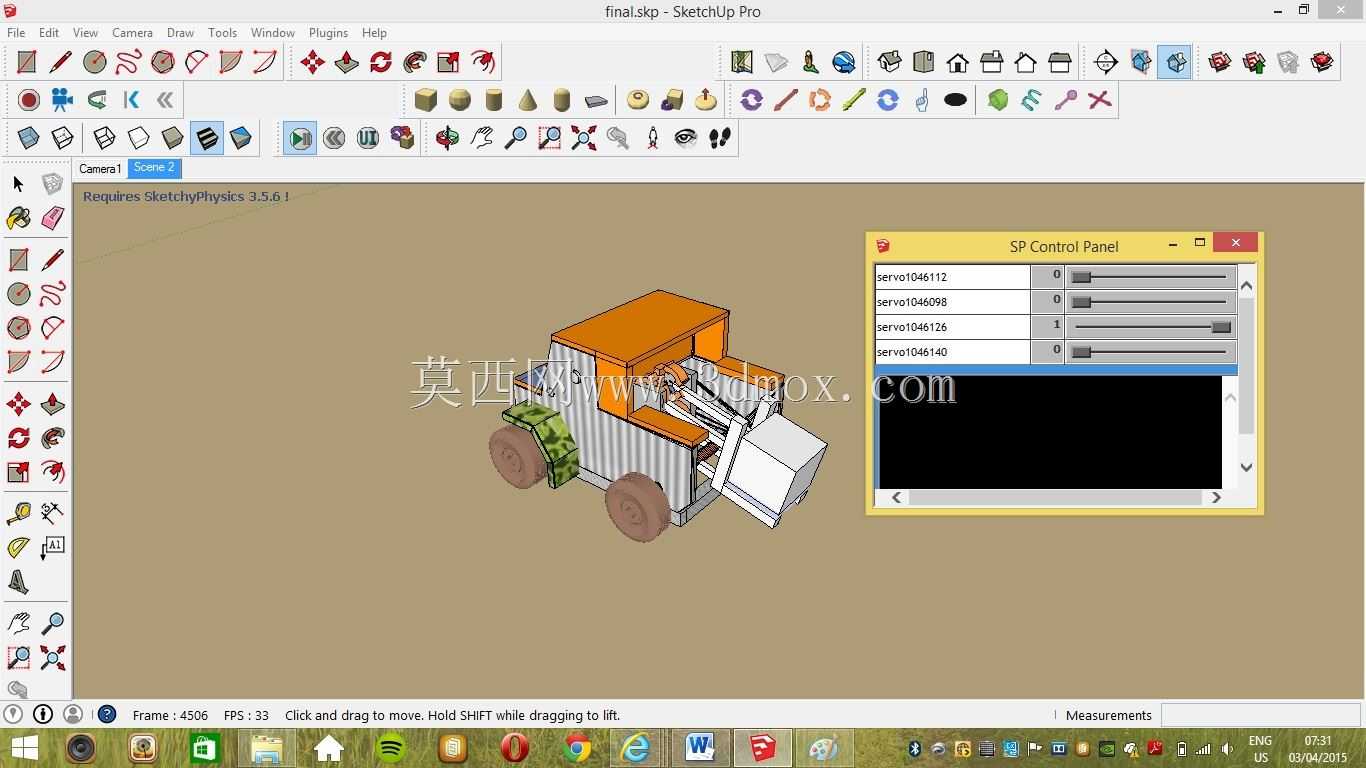

　　设计思路方面，该方案把车身造型与机构运动放在同一三维环境中表达，便于检查轮胎转向空间、驾驶室出入空间、货叉最低落地高度以及起升过程中货物与车体的干涉情况。车体侧面的圆形灯具、前部护板、轮罩和脚踏区域均做了简化建模，虽然细节偏向概念演示，但各部件的相对尺度能够反映整车布局。底盘边线、货叉轨道和车厢开口之间留有维护与装配余量，这种处理对后续拆分为焊接车架、覆盖件、轮轴总成和液压举升模块具有参考意义。

　　外形尺寸与安装边界可按轮式叉车的常规逻辑理解：整车长度由车头至货叉前端、车体后部配重区共同决定，转弯时还需计入货叉携带载荷后的外伸长度；宽度受轮距、轮胎宽度和门架外侧尺寸限制，巷道内作业时要保证两侧安全间隙；高度方向则分为驾驶室高度、门架收回高度和货物起升后最大高度三类边界。若设备进入集装箱、库房门或低矮车间，门架收回高度是关键约束；若在野外场地使用，接近角、离去角、底盘离地间隙和轮胎半径比外观造型更影响通行能力。

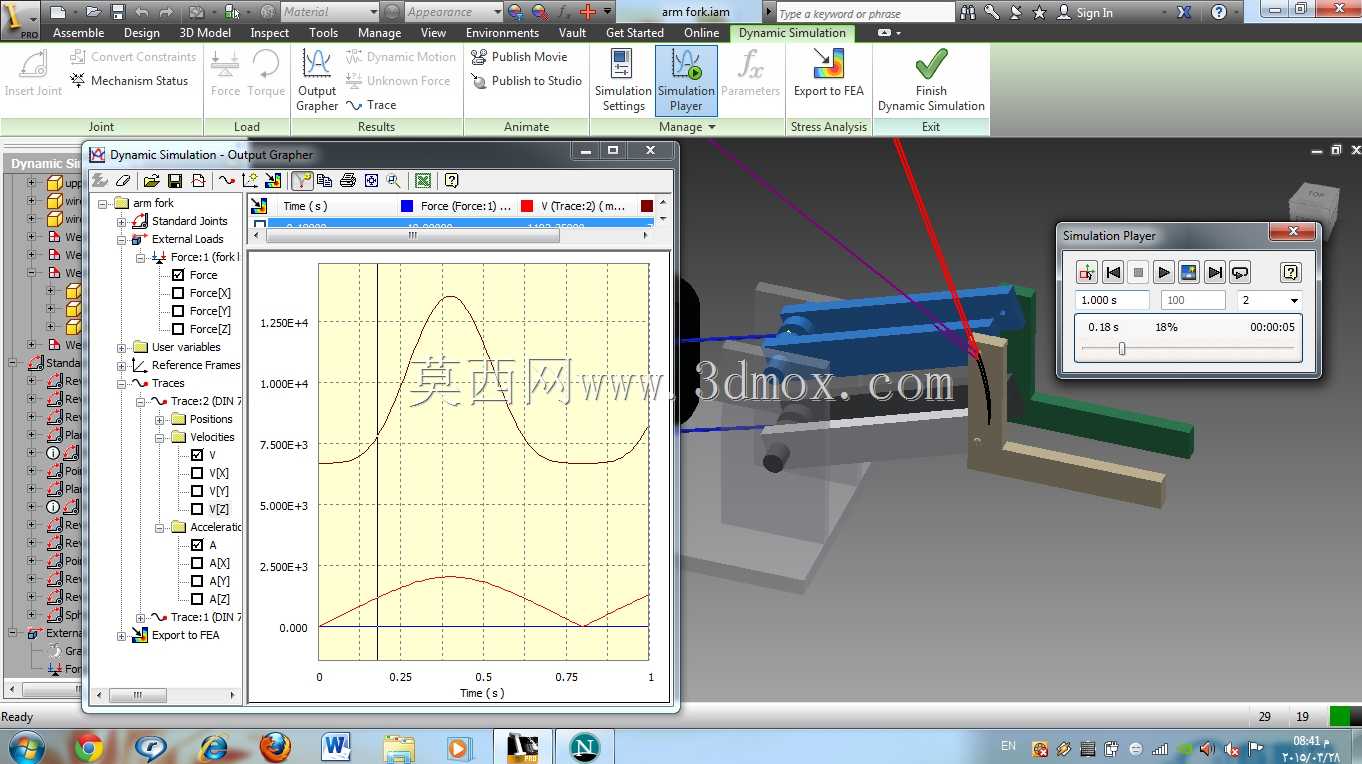

　　在工程深化阶段，可进一步将该模型拆分为车架焊接总成、驱动桥与转向桥、门架焊接件、叉臂、滚轮组、液压缸、配重块和驾驶室覆盖件。车架宜采用箱形梁或槽钢拼焊结构，在货叉载荷传递路径上加强腹板与支撑点；门架与车架连接位置需承受反复举升载荷，应设置加强筋并校核螺栓或销轴连接；轮胎与车架之间要预留跳动和转向空间，避免满载压缩时发生摩擦。对于教学或仿真用途，该结构还适合用来演示轮式车辆重心变化、货物起升轨迹、门架受力以及底盘稳定性，帮助设计者把外观造型、机构动作和工程约束统一到同一套三维方案中。
