带夹爪轮式移动飓风机器人结构设计

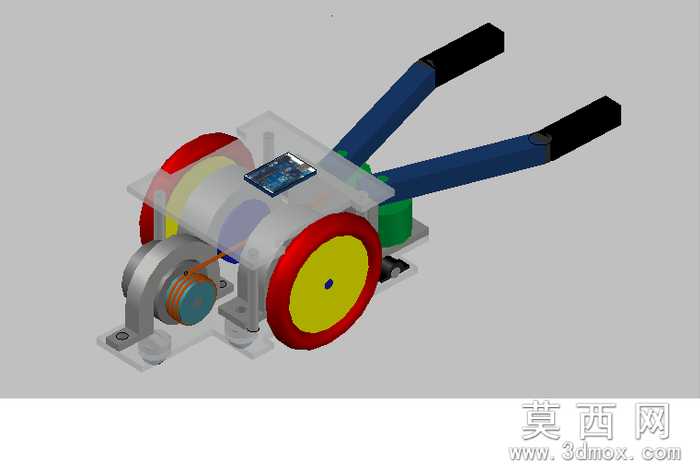

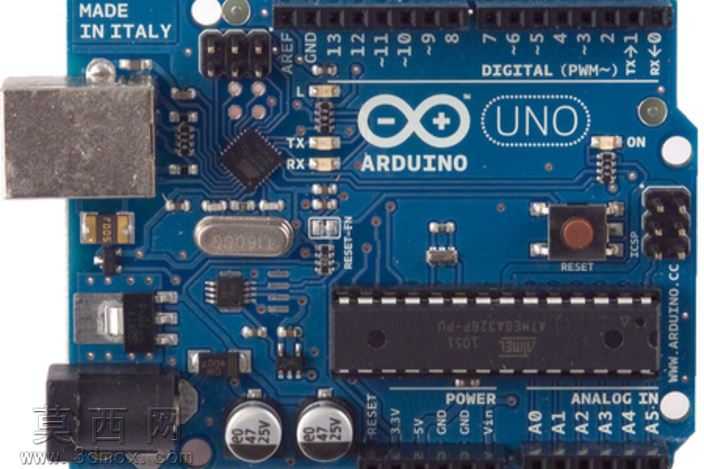

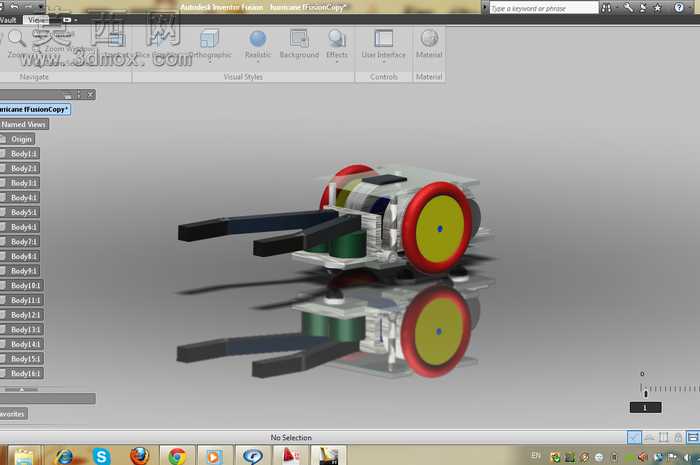

本作品为轮式移动作业型飓风机器人的三维结构设计，整体采用对称式布局完成建模，在三维建模过程中严格遵循小型移动机器人的结构合理性原则，对每一个零部件的装配关系、尺寸配合都做了精准的约束设置。首先从行走机构来看，模型采用大直径轮体设计，轮体主体做了分层材质区分，外层为红色高摩擦防滑轮缘材质，中间层为黄色硬质轮芯结构，中心设置蓝色轴孔用于和驱动轴完成装配，大直径轮体的设计能够提升机器人在不平整地面的通过性，降低小型障碍物对行走过程的阻碍。机身主体采用框架式镂空结构设计，既能够减轻整体自重，也为内部的驱动元件、控制模块预留出充足的安装空间，机身中部设置有分层安装位，可以分别布置驱动电机、控制电路板、供电模块等核心组件，各安装位都预留了对应的螺丝孔位，方便实际生产过程中的装配固定。机身前端设置有双夹爪作业机构，夹爪采用两段式悬臂结构，爪端做了加宽扁平设计，能够稳定夹持小型物件，夹爪的转动关节处设置了对应的铰接结构，可配合驱动元件完成开合动作，实现基础的物件拾取、搬运功能。在渲染表现上，模型采用了真实质感的材质赋予，机身框架部分使用银灰色金属质感材质，模拟铝合金机架的视觉效果，夹爪部分使用深黑色硬质工程塑料材质，轮缘部分使用哑光红色橡胶质感材质，轮芯使用亮黄色硬质塑料材质，不同材质的粗糙度、反光度都做了差异化调整，同时在场景中添加了地面反射效果，能够清晰呈现机器人底部的结构倒影，提升整体模型的展示真实感。建模过程中对所有活动部件的运动间隙都做了校验，确保轮体转动、夹爪开合过程中不会出现结构干涉，整体结构紧凑小巧，既可以作为小型教学演示机器人的结构参考，也可以作为移动作业机器人的原型设计方案，完整还原了轮式移动作业机器人的核心结构组成，各零部件的拆分清晰，能够清晰展示内部的装配逻辑。
