框架式无人叉车机器人车体结构

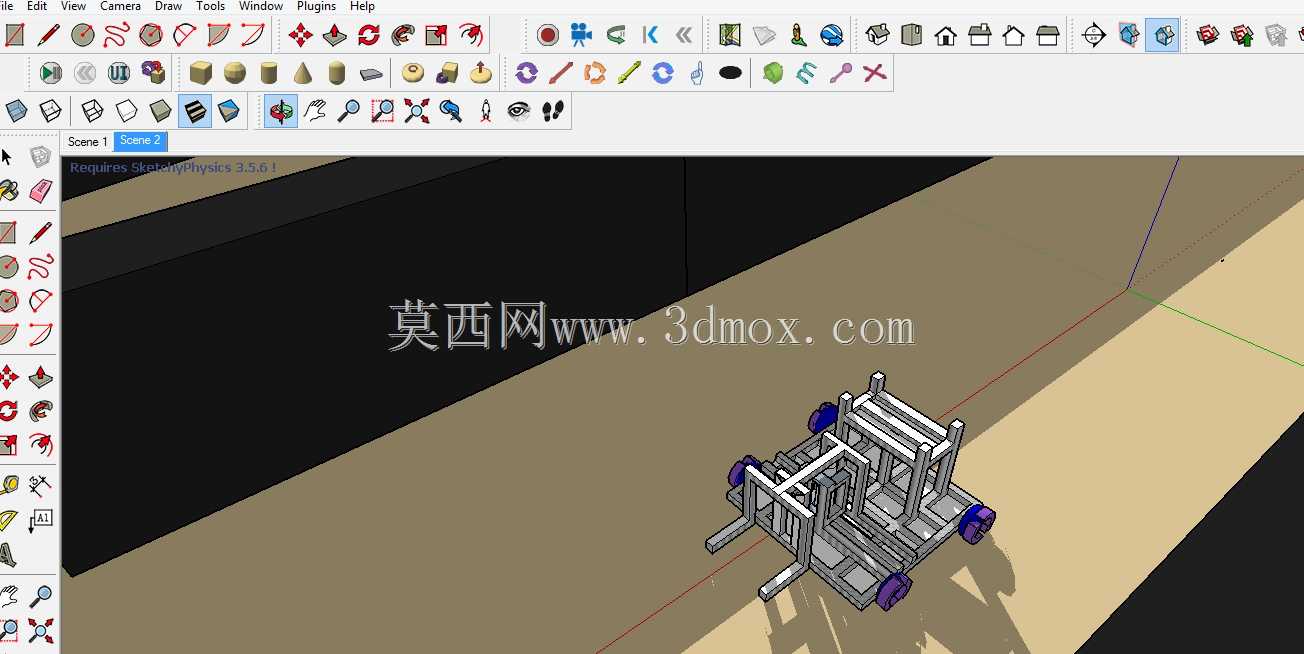

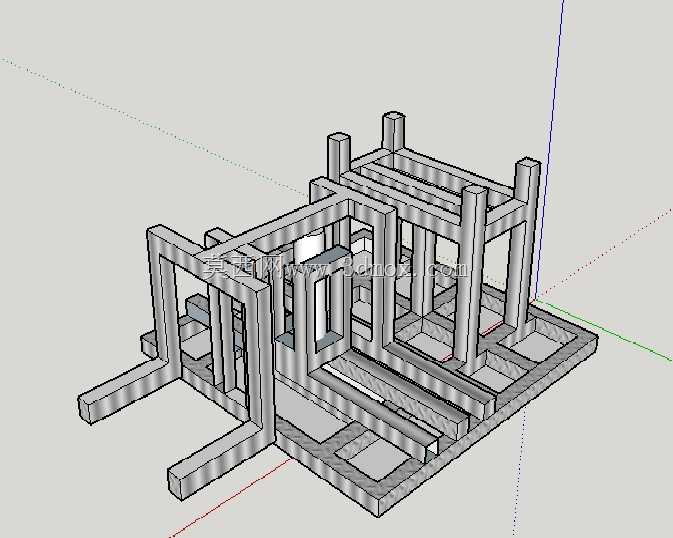

　　该结构面向仓储车间内的窄通道托盘搬运场景，采用开放式方管焊接框架作为整车承载基体，没有设置封闭钣金外罩，所有立柱、横梁、底架纵梁的连接关系完全外露，方便结构工程师在方案阶段快速校核载荷传递路径，也便于后续改造时加装传感器、电池仓、电控箱与顶升机构。车体前端伸出两根平行叉臂，叉臂根部与底架纵梁贯通焊接，载荷从托盘叉尖进入后，沿叉臂传递至底部纵横梁组成的格栅底座，再通过四根主立柱向上分散到顶部框架，整体受力路径短，扭转刚度靠多层矩形框的空间桁架效应保证。底架采用双层纵横梁交错布置，下层纵梁承担行走轮系与地面支反力，上层框架预留设备安装平面，中间空腔可布置驱动轮、从动轮、蓄电池和控制模块；

　　立柱之间的跨距按照常见标准托盘的宽度方向留出避让空间，叉臂离地高度、臂间净距和臂长都围绕托盘进叉作业设计，避免叉取时与托盘垫块发生干涉。框架各杆件优先选用等截面矩形管，杆件端部在三维模型中按相贯线对齐，转角处保留连续焊接边，现场制作时可直接按模型截取管材、拼装工装定位后焊接；外露的框架表面没有复杂曲面，钣金件数量少，适合小批量自动化搬运装备的快速试制。从安装边界看，整车宽度受仓库通道宽度约束，长度由叉臂行程和尾部设备舱共同决定，高度方向的顶层横梁可作为安全防护栏或导航元件的安装基准，立柱顶面预留扩展孔位后，能够安装防撞触边、激光导航支架、警示灯和状态指示灯。该方案没有把门架起升系统作为建模重点，而是突出无人叉车的底盘承载骨架，

　　更适合作为AGV搬运车、潜伏式顶升车或简易自主叉车的基础车体参考。设计时需要重点关注叉臂前端的挠度控制，叉臂属于悬臂受弯构件，若额定载荷较大，应在臂根增加加强筋或加大底梁截面；底架轮系安装点要与主梁中心线重合，防止局部板材受拉变形。框架前后方向的开口为维护提供了充足操作空间，电池更换、线路检修和轮组拆装都不需要拆除大面积护罩。对于教学和结构验证场景，该模型能够清晰展示空间框架如何把局部集中载荷转化为多杆件共同承载，也能用于干涉检查：托盘进入叉臂后，货物底部与底架上平面、货物侧面与立柱内侧均需保留安全间隙；行走时，框架下部不能与地面坡道、接缝或门槛发生磕碰，转弯时尾部框架外轮廓还要满足通道回转半径要求。整体结构不以外观覆盖件取胜，而以可焊性、可装配性和载荷可达性为核心，体现了仓储搬运机器人底盘在低成本、易维护方向上的工程取舍。
