帷幕门体内部合页连接结构三维设计

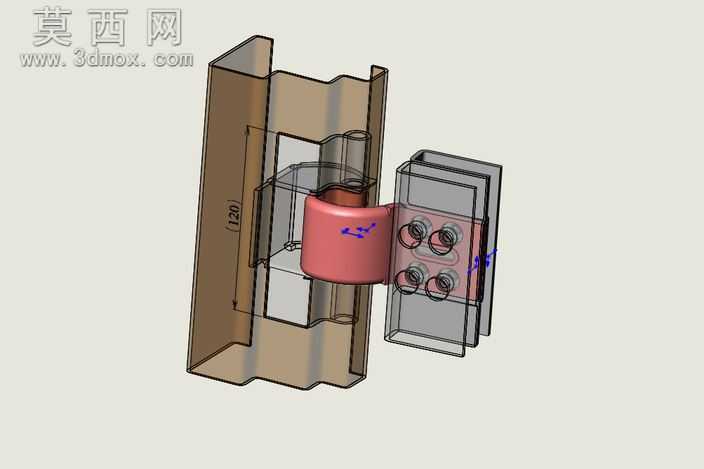

本作品针对帷幕配套门体的内部连接需求，在三维建模环境中完成合页连接结构的全参数化设计，完整还原门体与配套框体的铰接装配逻辑。建模过程中首先对门体的型材截面进行精准绘制，通过拉伸、抽壳等特征操作生成带安装腔体的框体构件，框体预留的合页安装位严格匹配铰接件的尺寸公差，保证后续装配的同轴度要求。核心铰接合页部分采用回转体特征构建转轴结构，合页页片分别设计适配框体与门体的安装面，其中一侧页片设置四个对称分布的安装孔位，用于通过紧固件实现与门体内腔的刚性连接，另一侧页片嵌入框体的预留槽位，通过转轴实现门体的绕轴转动功能。材质渲染阶段，框体部分赋予半透明茶色工程塑料材质，既可以清晰展示内部的合页安装结构，又能还原实际产品的材质视觉效果；合页主体转轴部分赋予哑光红色金属烤漆材质，与半透明框体形成明确的视觉区分，安装紧固件赋予银灰色金属材质，突出装配细节的真实感。结构设计上充分考虑门体转动的行程限位，在合页与框体的接触位置设置对应的限位结构，避免门体转动超程造成构件损坏，同时对所有安装配合面做了公差适配设计，保证装配后转动顺畅无卡滞。整体建模过程严格遵循机械设计的装配逻辑，所有特征参数均可编辑调整，可直接用于后续的结构验证、工程图导出以及实物打样参考，完整呈现了门体内部铰接结构的设计细节与装配关系，能够直观展示帷幕门体的内部连接原理。
