水处理厂车间管线设备NavisWorks渲染场景

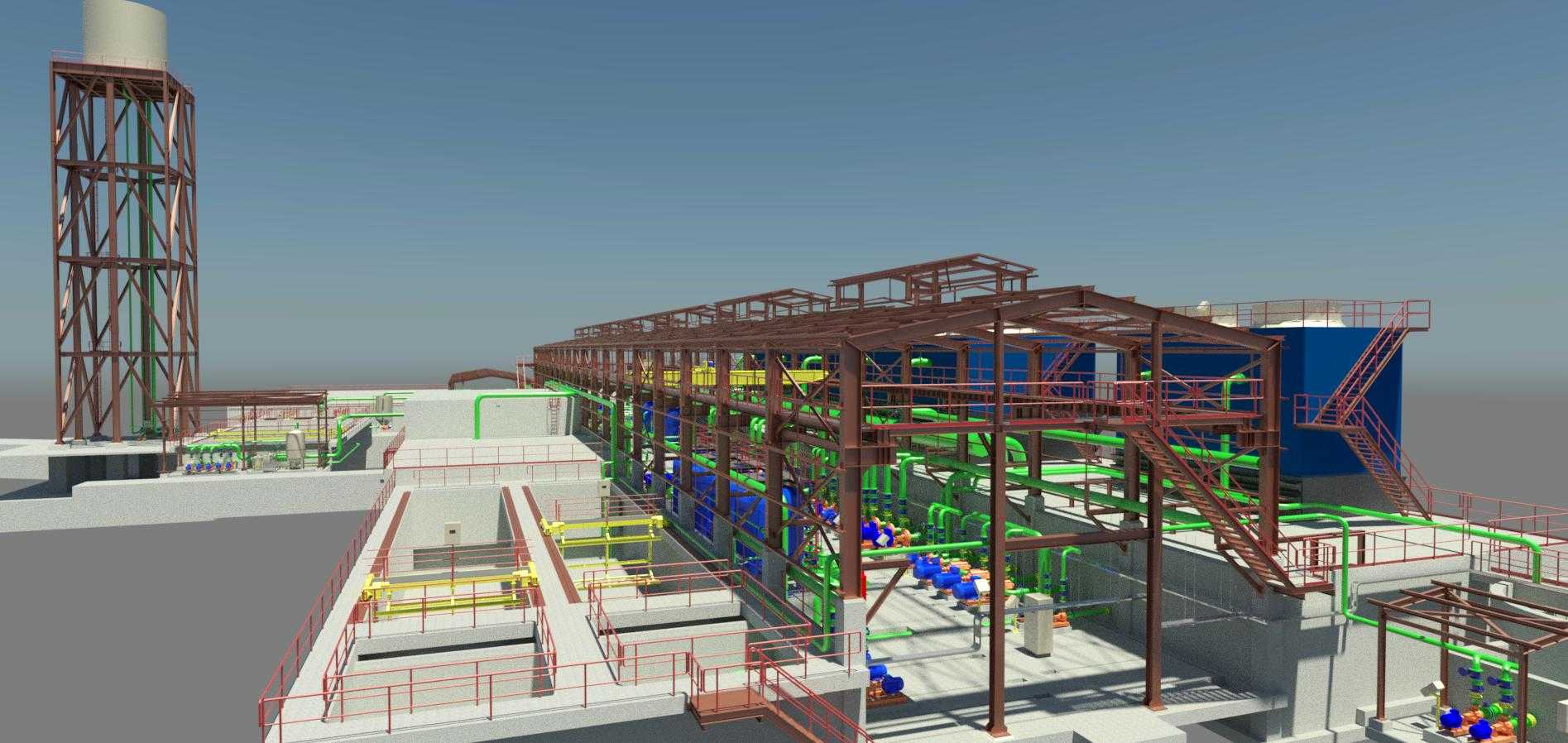

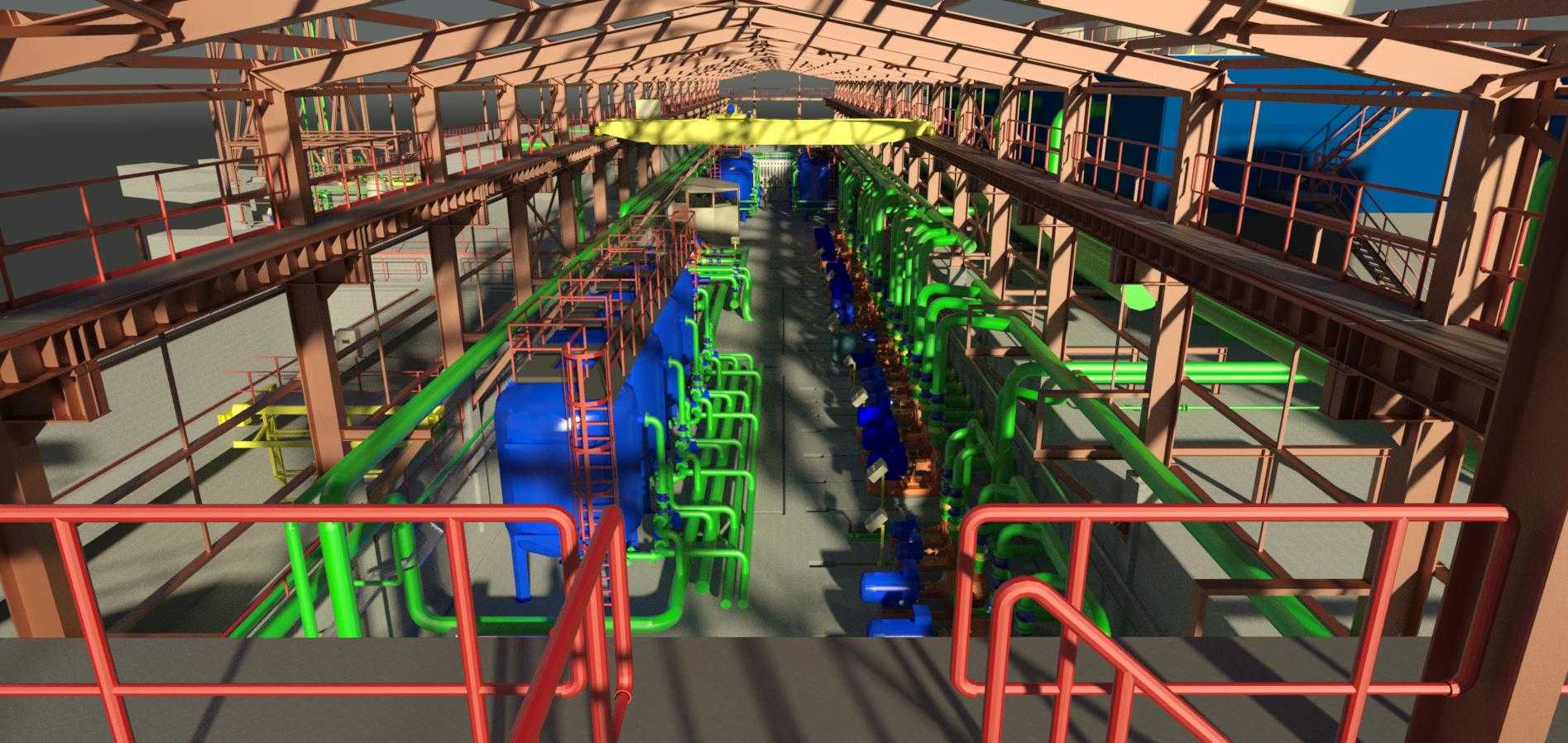

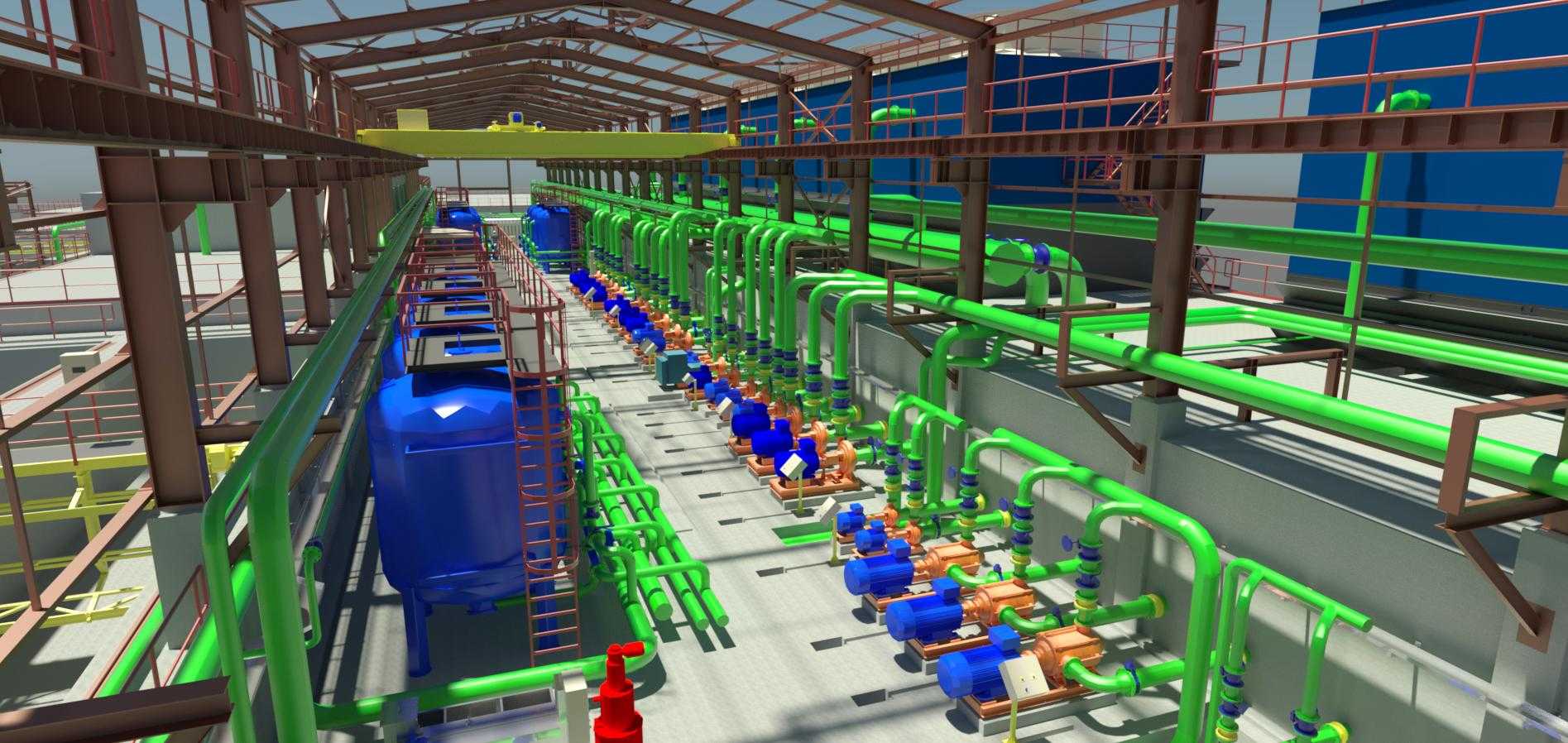

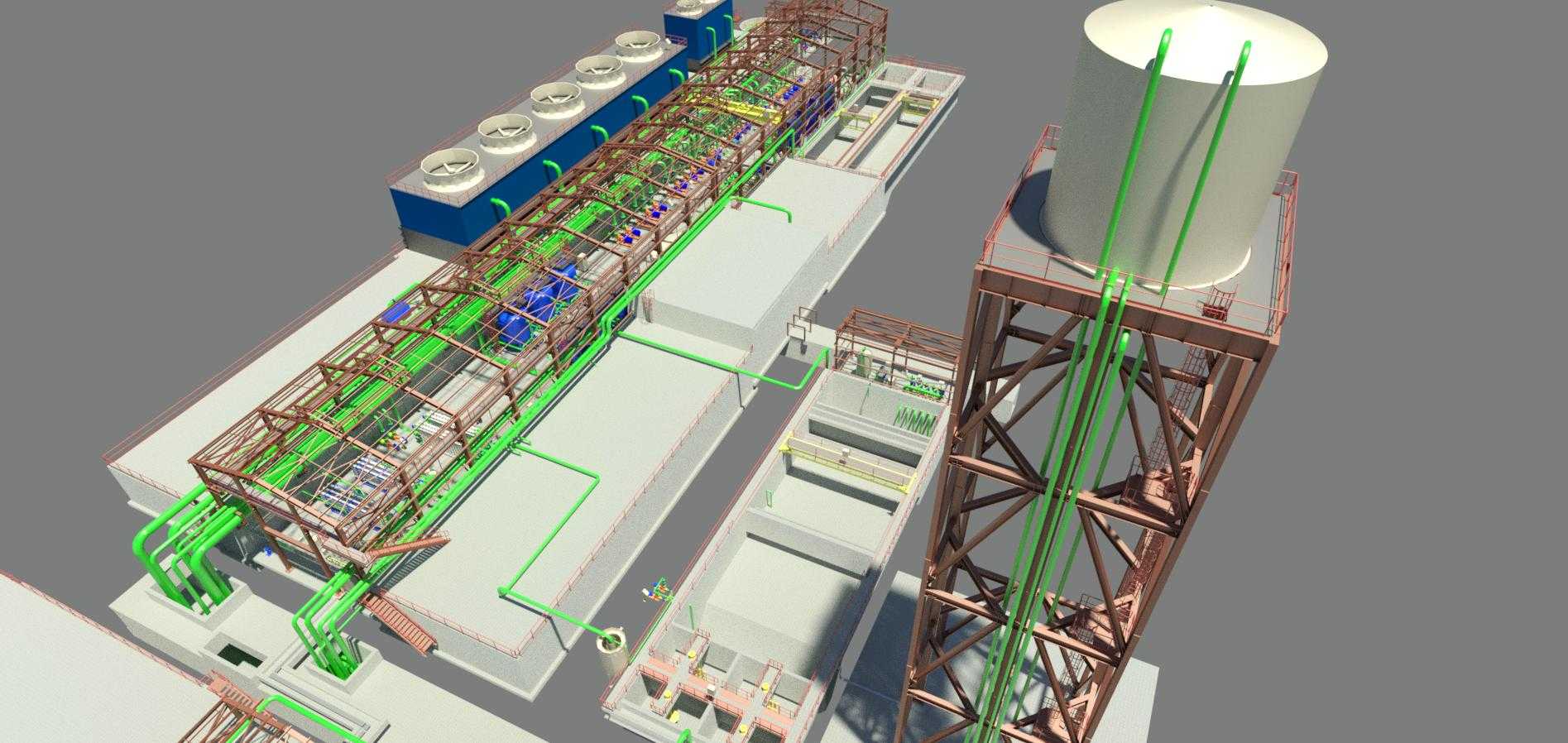

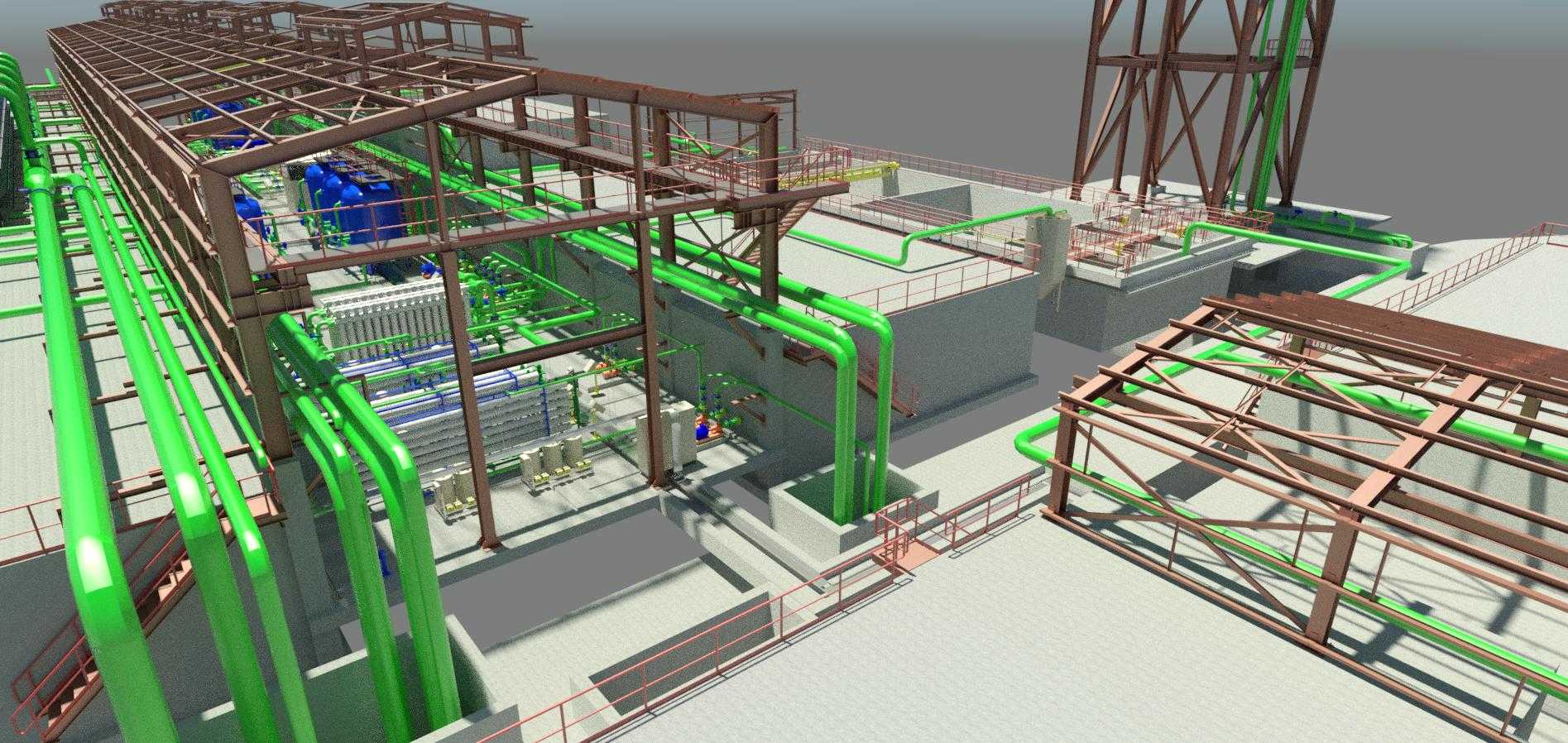

　　这套三维场景面向市政与工业水处理车间的方案校核、施工交底和运维可视化，重点不是单台设备的外观展示，而是把厂房钢结构、操作平台、工艺管廊、泵阀机组和检修通道放在同一空间内检查碰撞与可达性。画面中可以看到大跨度钢屋架、两侧二层检修走道、红色安全护栏以及沿车间纵向布置的多组绿色工艺管道，蓝色罐体与泵组集中在管线下层，黄色起重设备位于车间上部，整体呈现的是水处理构筑物内部设备密集区的典型布置状态。

　　从实际用途看，这类车间通常承担加药、过滤、提升、反冲洗或污泥回流等工艺环节。管道沿柱距和设备接口成排敷设，能够减少不必要的弯头和跨通道绕行；立式或卧式罐体靠近主管廊布置，便于进出口管路短接，也为阀门操作、仪表取样和设备拆检留出空间。上层走道并非装饰构件，它对应阀门集中操作位、管架检修位和跨设备巡视路线，护栏高度、踢脚板和平台开口需要在模型中与真实安装边界一致，否则后期很容易出现碰头、跨缝或检修盲区。

　　建模思路上，场景先以厂房柱网和屋面桁架建立空间骨架，再按工艺流程确定主设备中心线。设备本体、支吊架、管口方位、管道坡度和走道梁格需要协同调整：管道不能只追求直线美观，还要避让梁柱节点、起重运行范围和设备吊装路径；泵组周围要预留联轴器、叶轮或电机检修的抽出距离；罐体顶部阀门若需要频繁操作，应通过平台或直爬梯到达，而不是依赖临时踩踏管道。NavisWorks环境下的渲染价值在于把这些关系直观暴露出来，尤其是管线与结构梁、护栏与法兰、通道与设备基础之间的细微干涉，在二维图纸中往往难以快速识别。

　　外形尺寸与安装边界方面，车间宽度由两侧设备、主管廊和中间运输通道共同决定。画面中管道分层敷设，下层靠近设备接口，上层沿柱间支架延伸，竖向净距需要满足保温、法兰拆装和支吊架安装要求。红色护栏围绕平台边缘和开口设置，转角处与立柱、楼梯入口连续衔接；大型罐体的基础轮廓、泵组底座和地脚螺栓区域应落在地面层明确表达，避免施工阶段与排水沟、电缆桥架或预埋管冲突。车间上部黄色起重设备的运行范围也要纳入校核，其吊钩极限位置应覆盖主要检修件，同时不得与高位管道、照明桥架和屋架下弦发生干涉。

　　对于结构设计人员，场景可用于复核钢平台荷载传递路径、立柱生根位置和管架支撑间距；对于设备选型人员，可核对泵、阀、罐体与管口方位是否匹配工艺流量和检修要求；对于三维建模人员，则需要注意设备简化程度与场景目标的平衡。远距离渲染时，桁架、栏杆、管道和设备轮廓应保持清晰；近景检查时，法兰、阀门手轮、泵体接线盒、平台踏板和支架节点不能缺失到影响碰撞判断。管道颜色可按介质或系统区分，使给水、回流、药剂或污泥管线在评审中更容易识别，但颜色划分应服务于工艺表达，不能替代管径、标高和连接关系。

　　现场安装阶段，这类可视化成果可帮助施工方理解管廊分层顺序：先完成主设备就位和基础复核，再安装立柱、平台梁和护栏，随后进行主管段吊装、支吊架固定和阀组装配。若管道先行而设备后入，罐体和泵组可能被已完成的走道或横梁挡住吊装路线；若平台栏杆过早封闭，也会影响大型法兰和管段进入。场景中密集的绿色管线提示车间内部空间利用率较高，任何标高调整都可能连带影响相邻管道坡度、排水点和阀门操作高度。

　　运维角度同样需要在模型阶段提前考虑。水处理车间长期处于潮湿、腐蚀或冲洗环境，管道低点排放、高点排气、设备周围排水、电缆走线和防腐维护空间都应留有明确位置。操作通道要保证人员携带工具能够正常通过，阀门手轮不应朝向护栏或紧贴梁柱，仪表读数面应朝向巡视路线。起重设备下方不宜布置无法拆卸的永久性障碍，罐体上方检修口与吊钩位置应形成对应关系。通过把厂房、设备、管道、平台和安全设施整合到一个渲染场景中，项目团队能够在施工前发现空间矛盾，减少现场返工，并为后续培训、巡检和改造提供直观的三维依据。
