煤矿矿井废水处理站构筑物布局

　　这套三维场景还原的是煤炭矿区配套的生产废水处理站整体布置，面向矿井涌水、洗煤车间排水以及厂区地面冲洗废水的集中处理需求。煤矿废水普遍携带煤泥、岩粉、悬浮颗粒物与少量浮选药剂残留，直接外排会造成河道淤积与水体污染，因此处理站通常布置在矿区工业场地地势较低的一侧，便于各产污单元的废水靠重力汇入，减少提升泵的长期运行能耗。

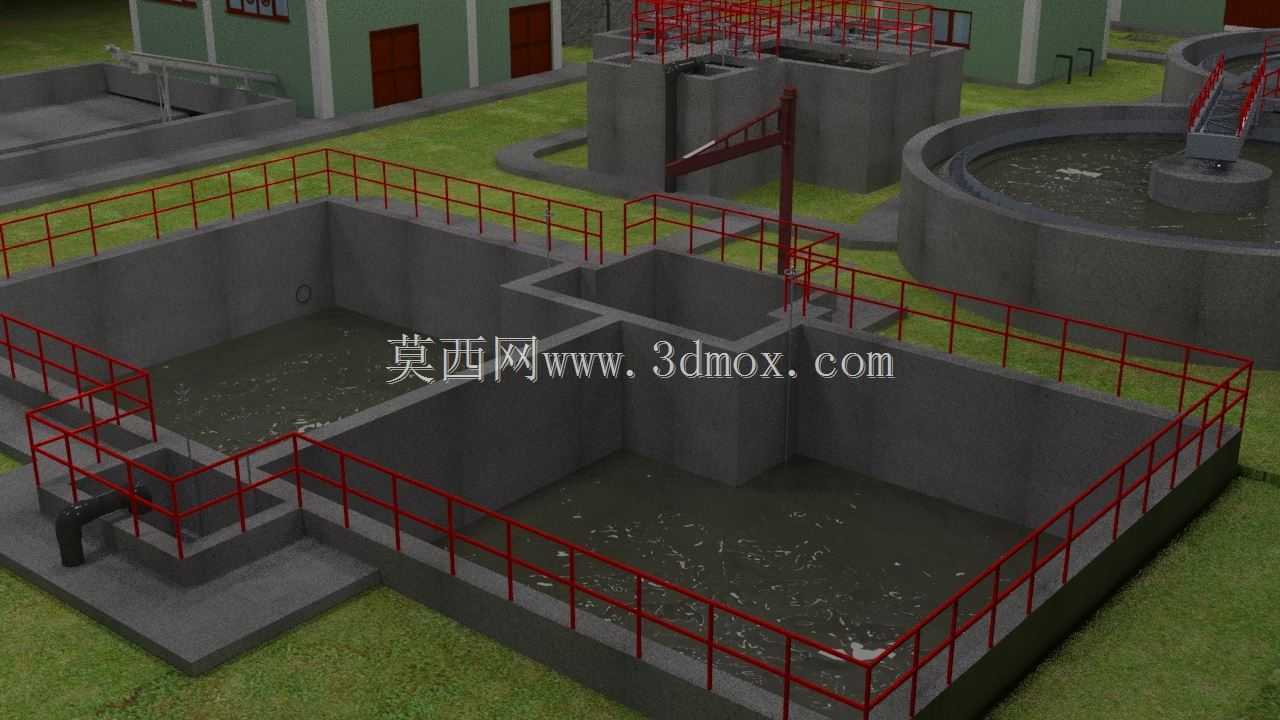

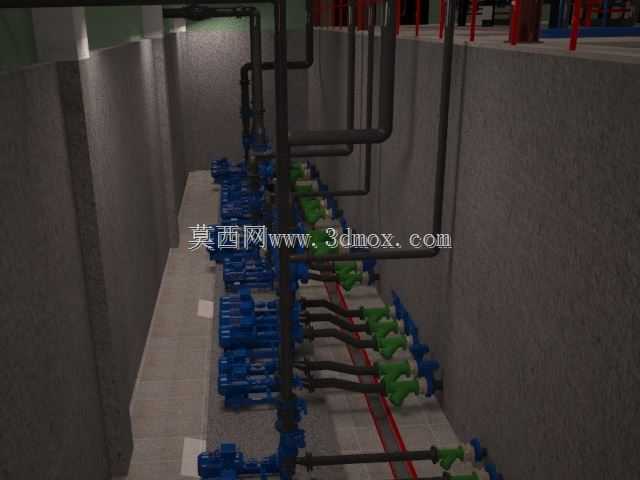

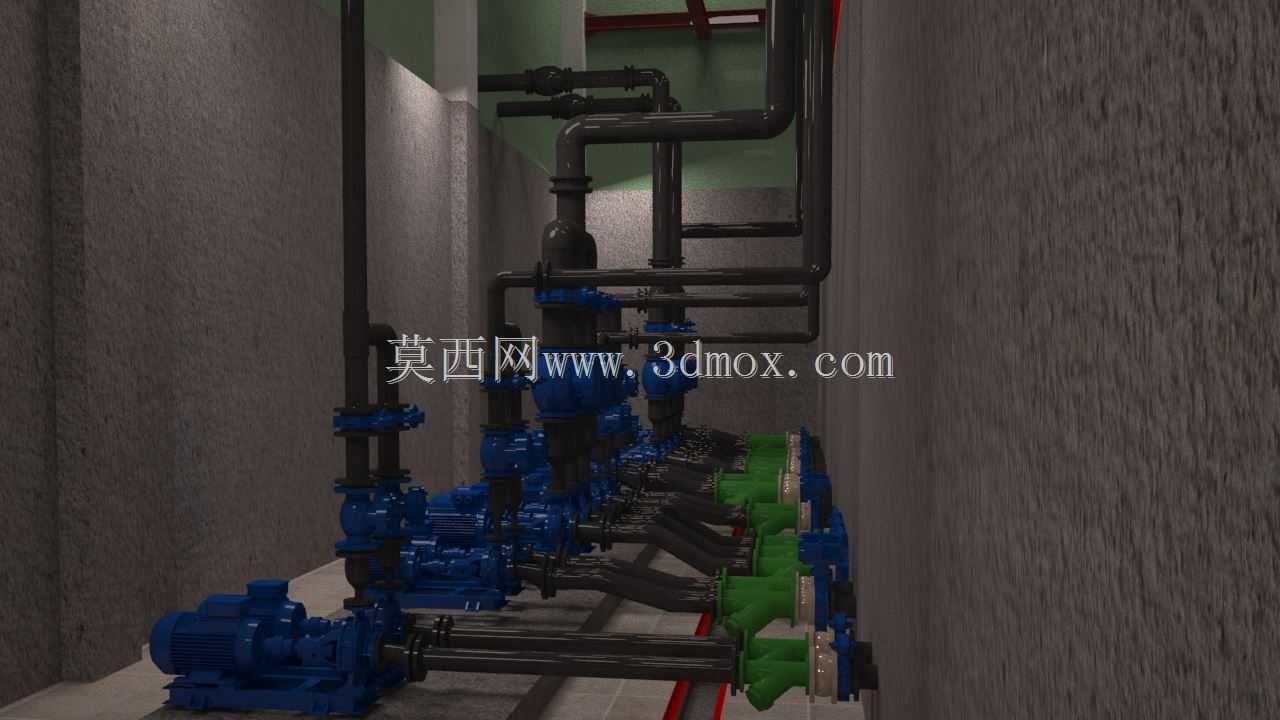

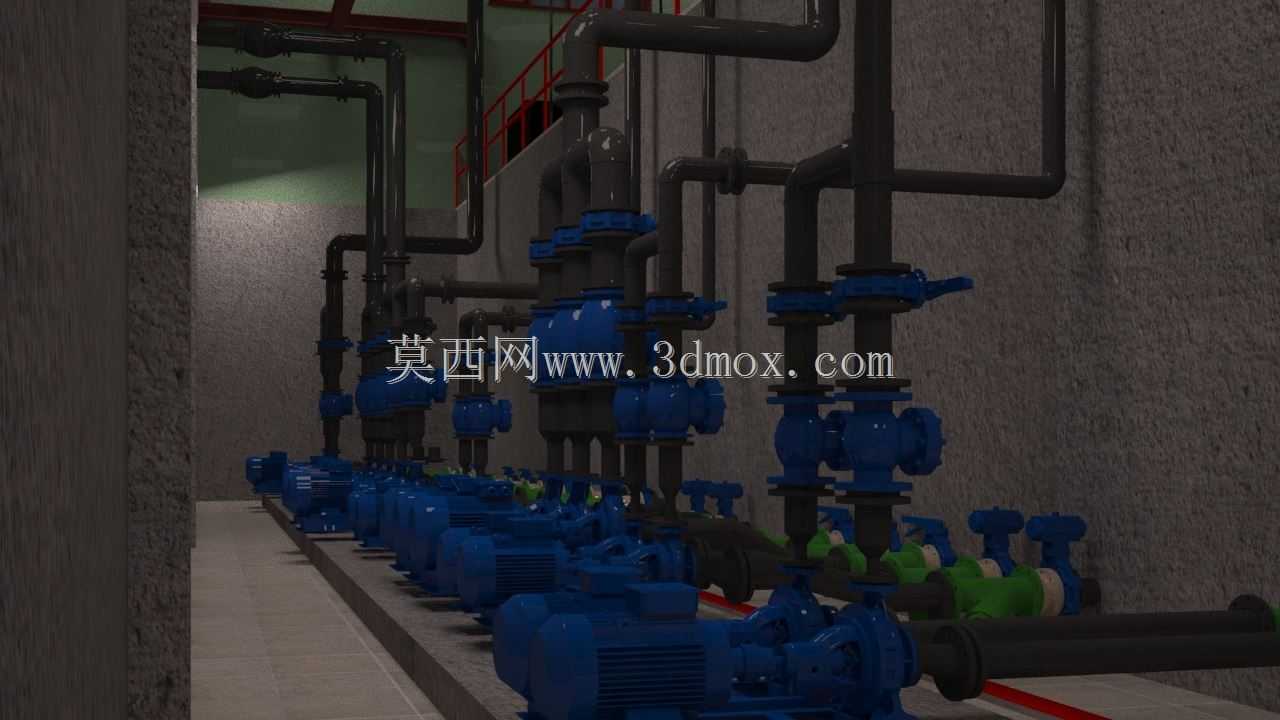

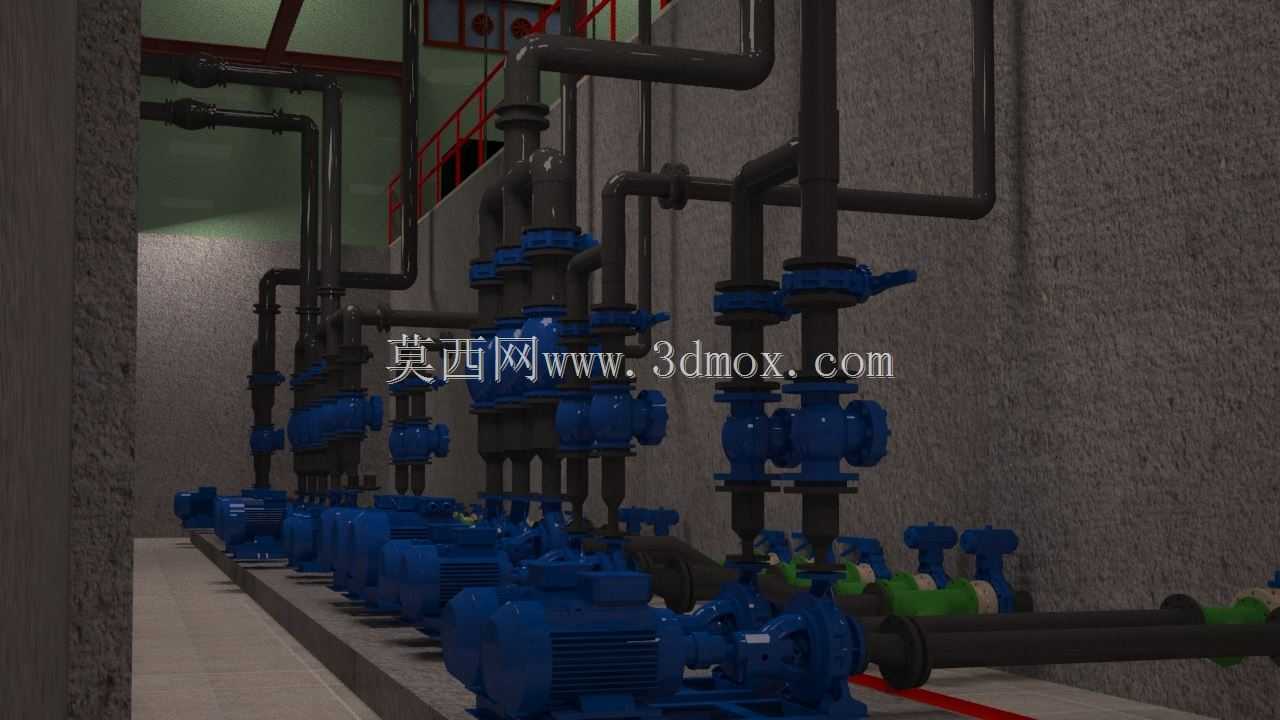

　　场景中可以看到多组钢筋混凝土池体按处理流程依次排布：前端为矩形的调节池与初沉单元，池壁外侧设置红色安全防护栏杆，池角预留检修爬梯与管道接驳口；调节池的作用是均衡不同时段来水的水量与水质，避免井下突水或洗煤系统批量排水时对后续生化单元造成冲击。初沉段利用重力沉降去除大颗粒煤渣，池底设坡向集泥坑的纵坡，方便煤泥通过污泥泵输送至浓缩压滤环节。

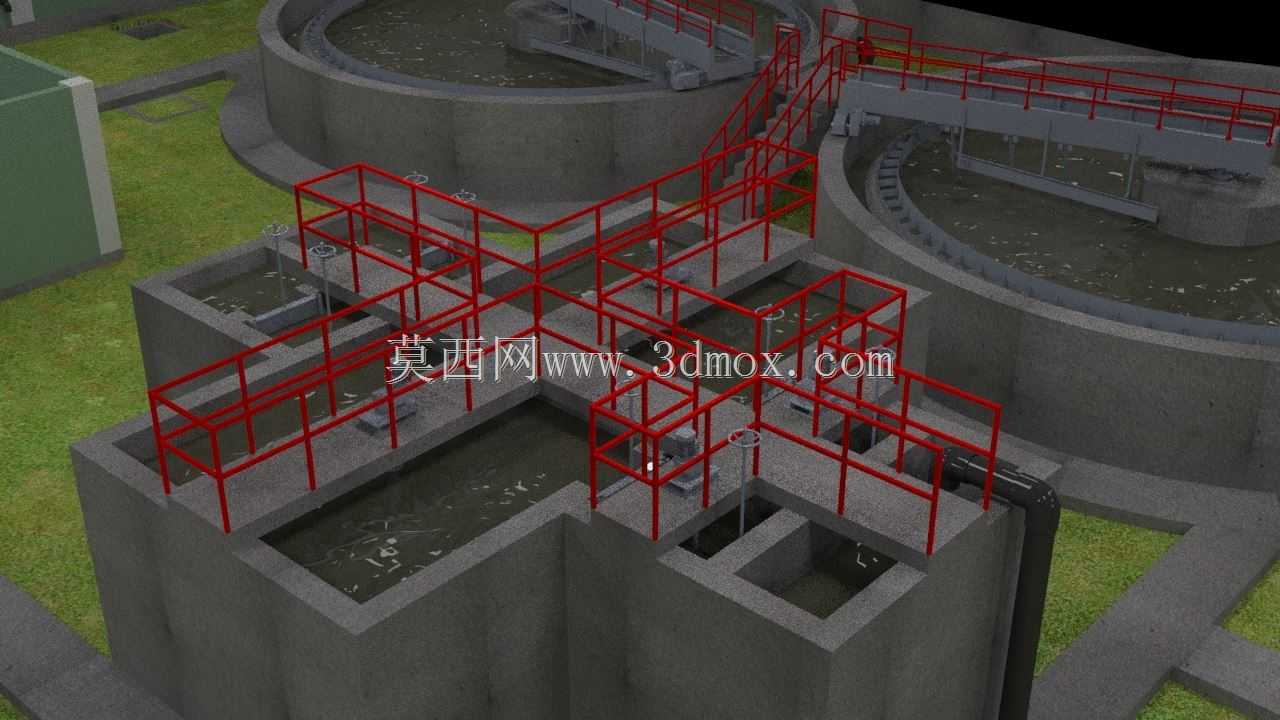

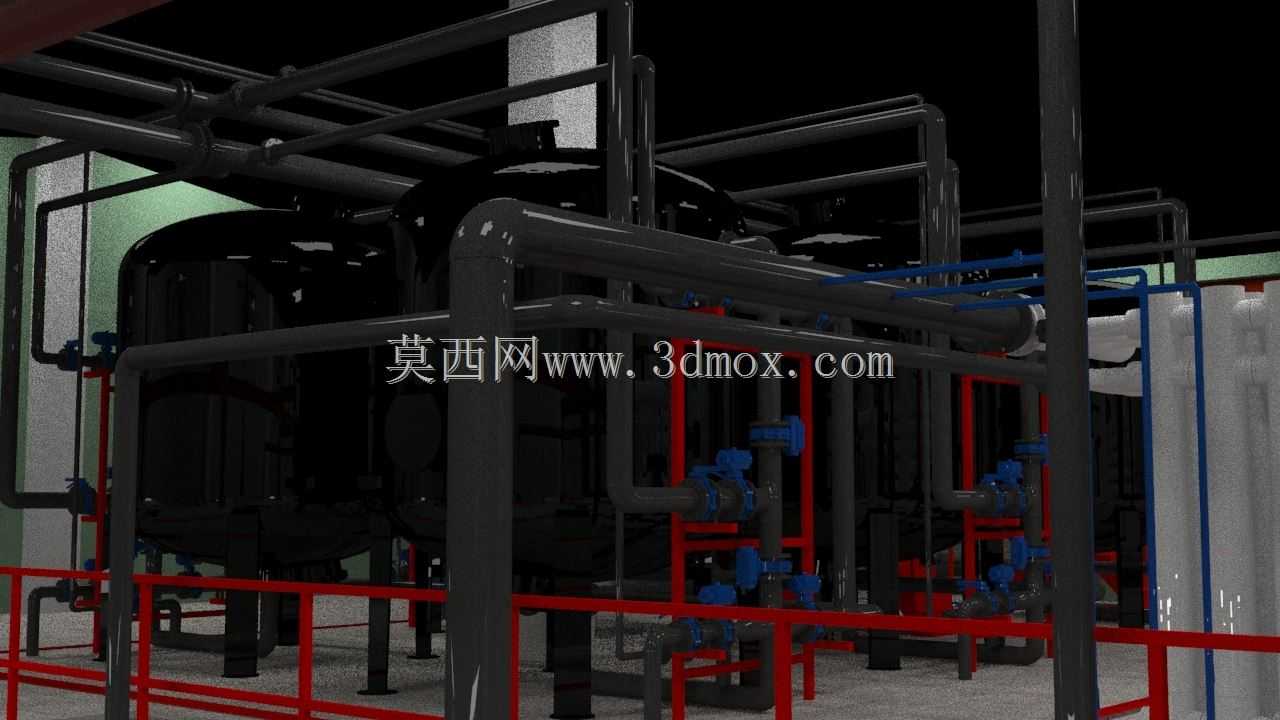

　　场地中部的方形池体为生化反应与混凝沉淀组合单元，池体之间通过架空管廊与堰口连通，走道板沿池壁顶部通长布置，防护栏杆高度按工业厂区临边防护要求设置，立杆与横杆采用统一规格的型钢焊接，转角处做圆弧过渡避免磕碰。池内预留了曝气器安装位、加药管路支架以及搅拌设备的基础预埋件，结构建模时对壁厚、池底标高、进出水堰口的相对高差都做了对应表达，方便后续工艺专业核对水力停留时间与水流走向。

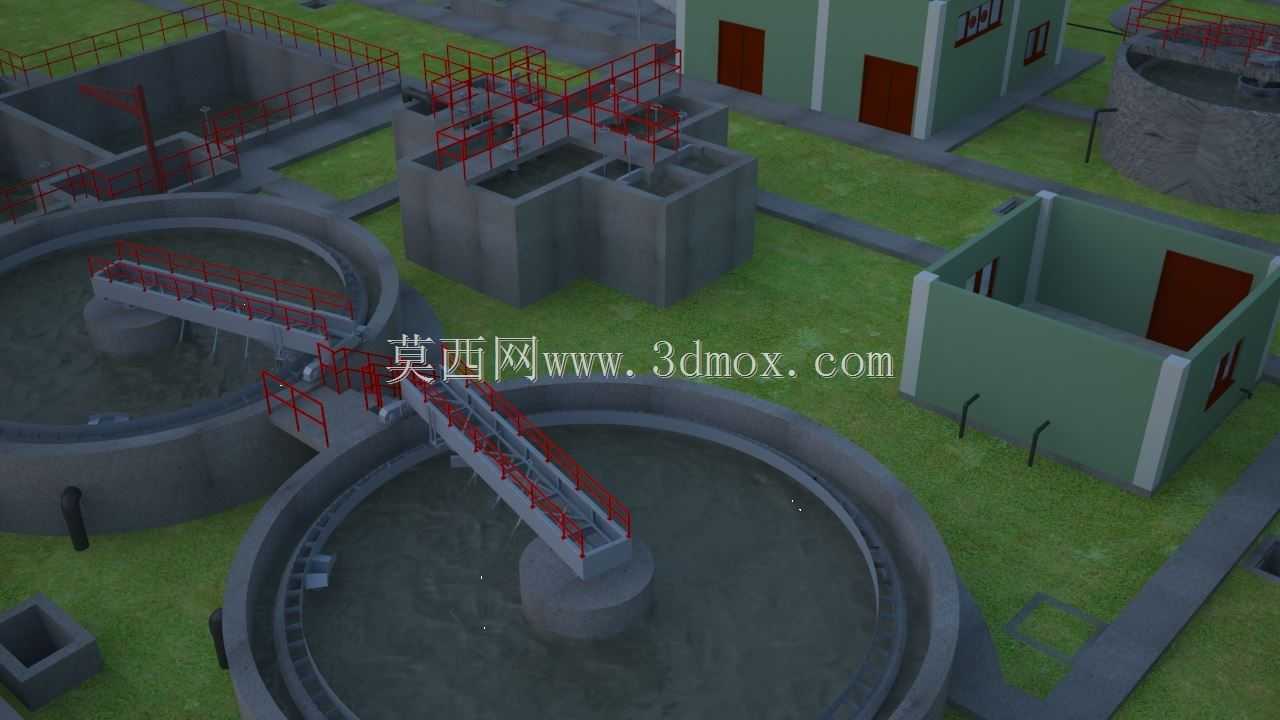

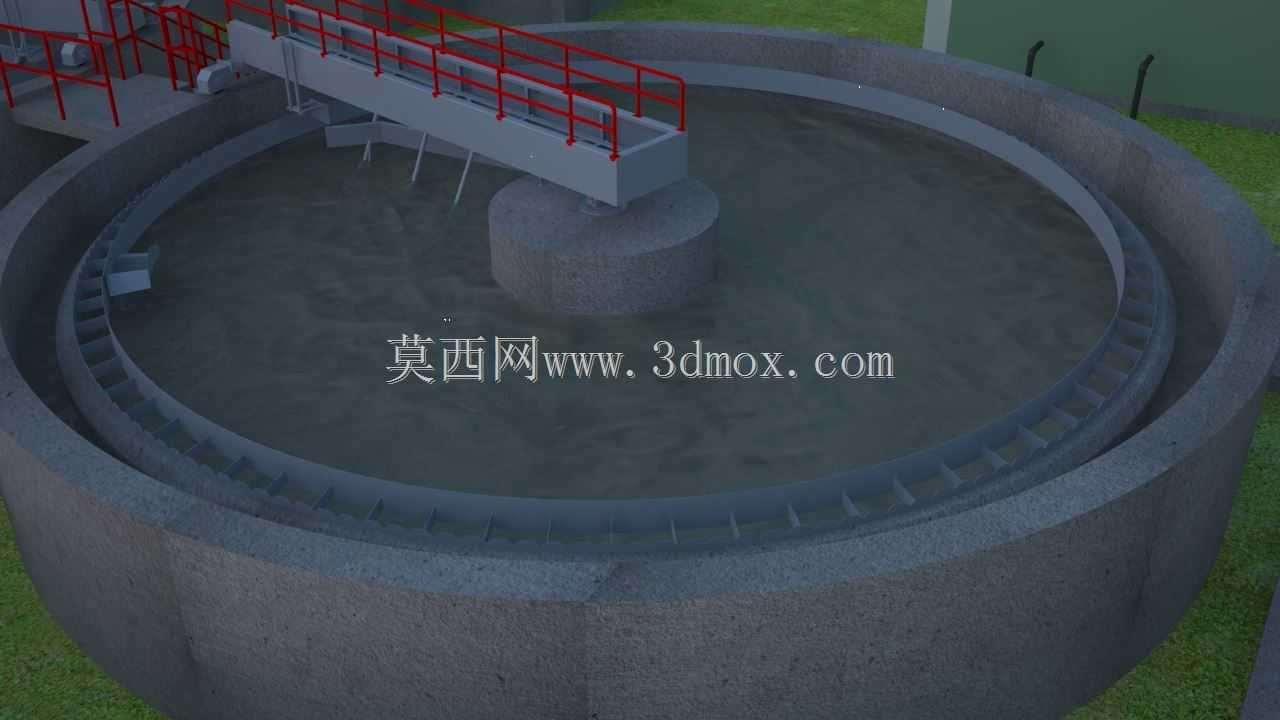

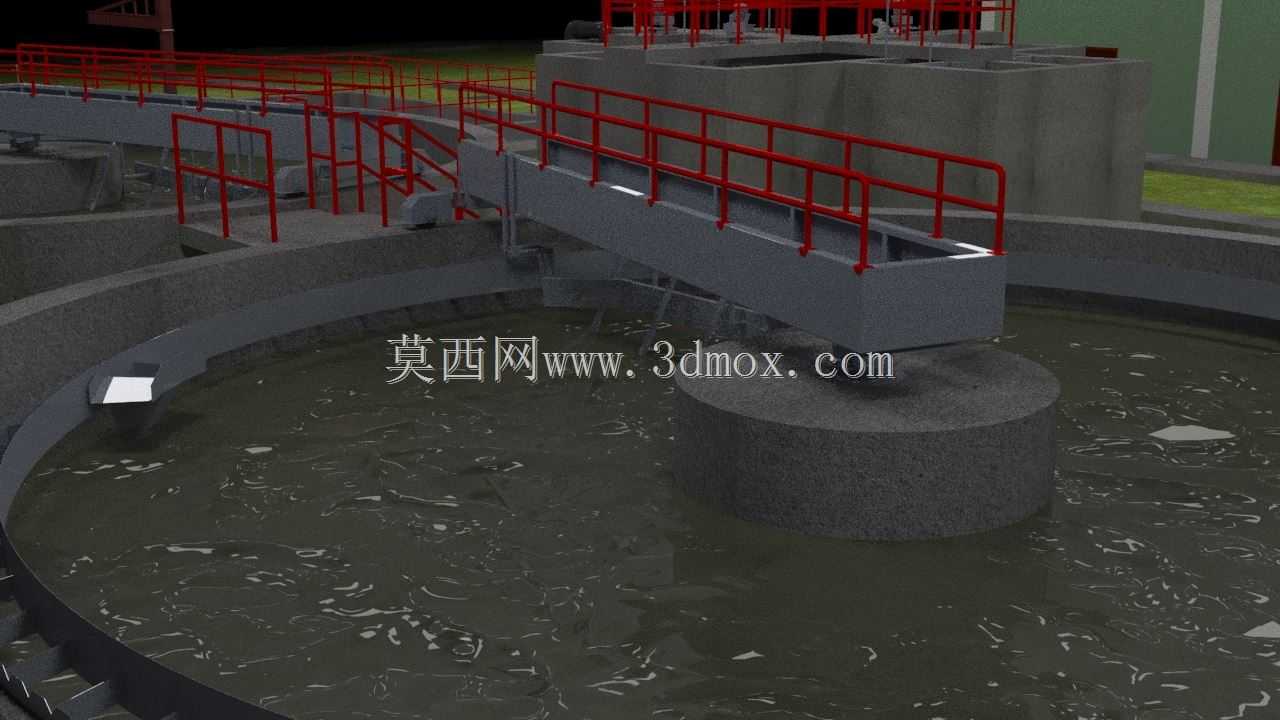

　　场地右侧的大型圆形构筑物为辐流式二次沉淀池，池体中央设置传动刮泥机的安装平台，周边配出水堰与浮渣挡板，刮泥机桥架沿池径布置，驱动装置位于中心平台，将沉降下来的剩余污泥刮至池底中心泥斗，再通过静压或泵吸排出。圆形池体的土建体量在整个站区中占比最大，建模时单独拆分了池壁、底板、中心筒与外部走道，便于结构专业计算混凝土方量与配筋。

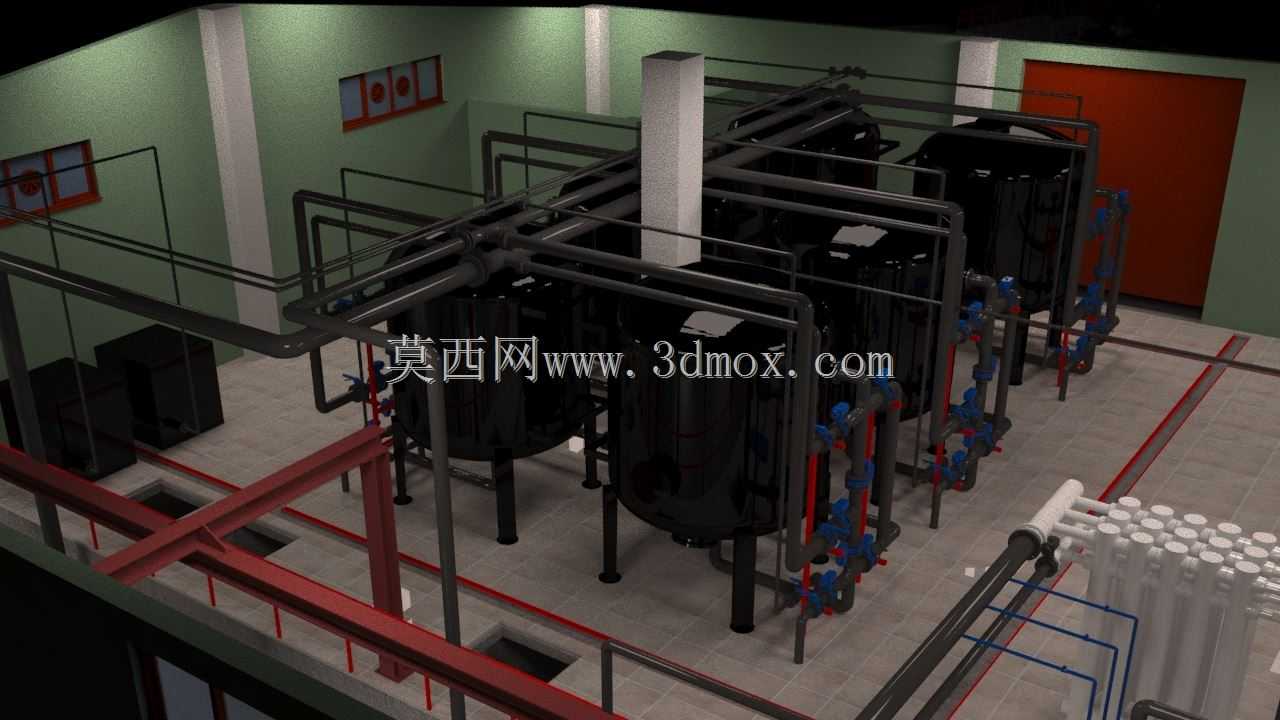

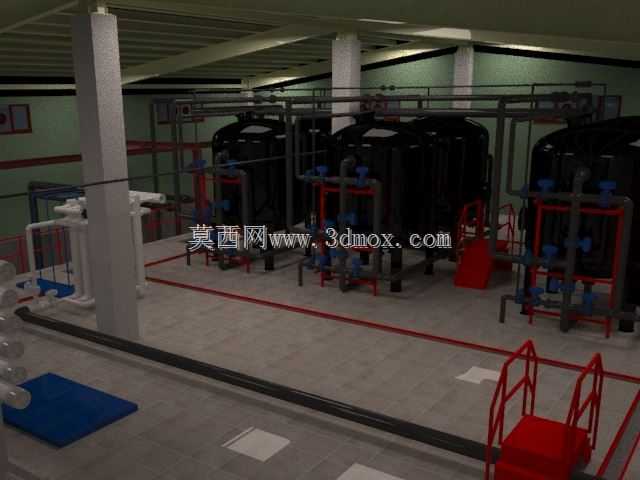

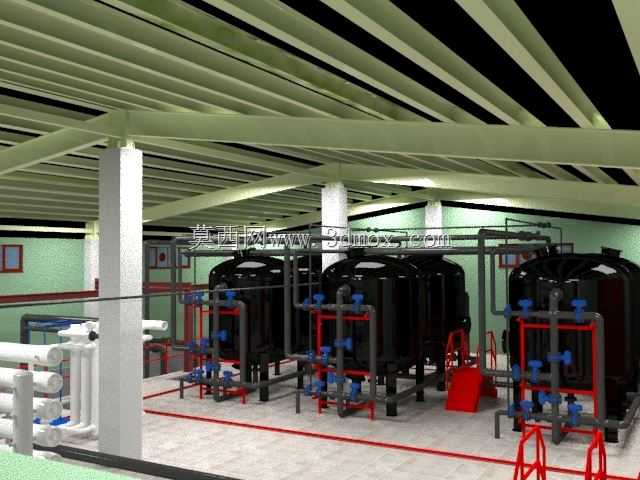

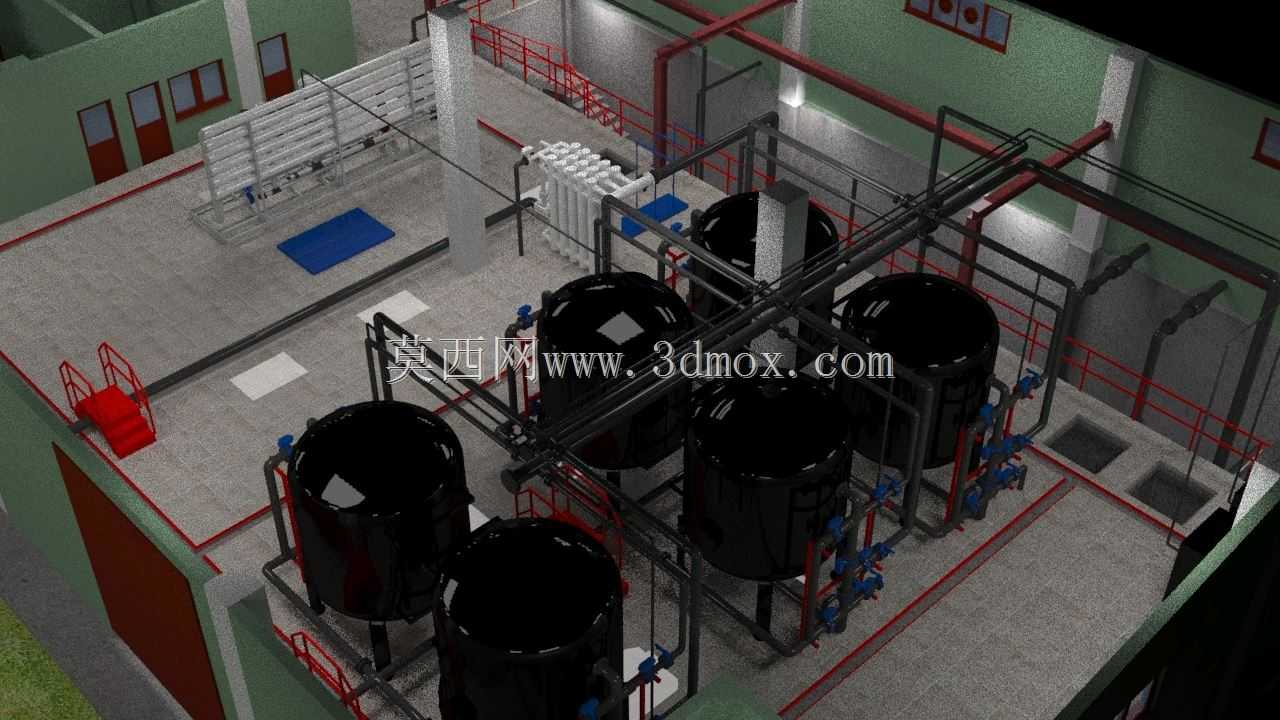

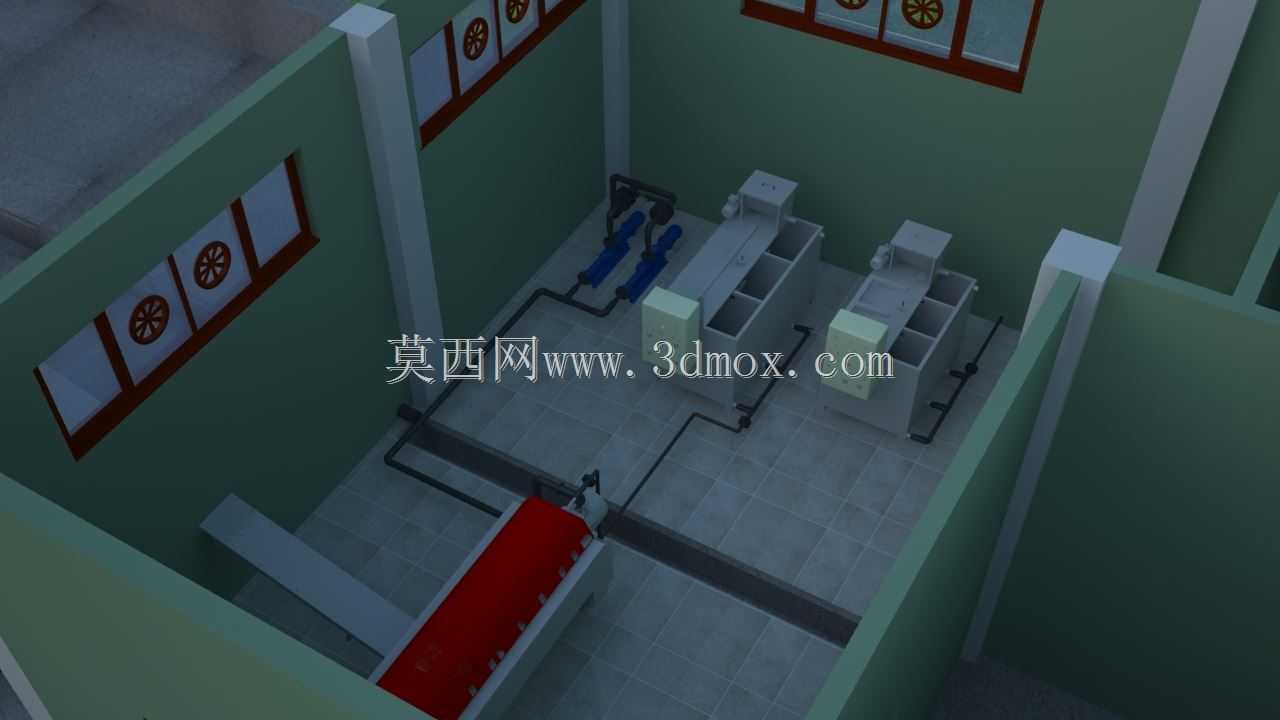

　　站区后方的附属建筑为加药间、污泥脱水机房与配电控制室，建筑外墙采用工业厂区常见的浅绿配色，门洞尺寸满足压滤机、加药装置等设备的整体进出。建筑与池体之间的地面做硬化处理并设置绿化隔离带，地下管线沿道路两侧敷设，地面可见检查井与阀门井的定位标识。

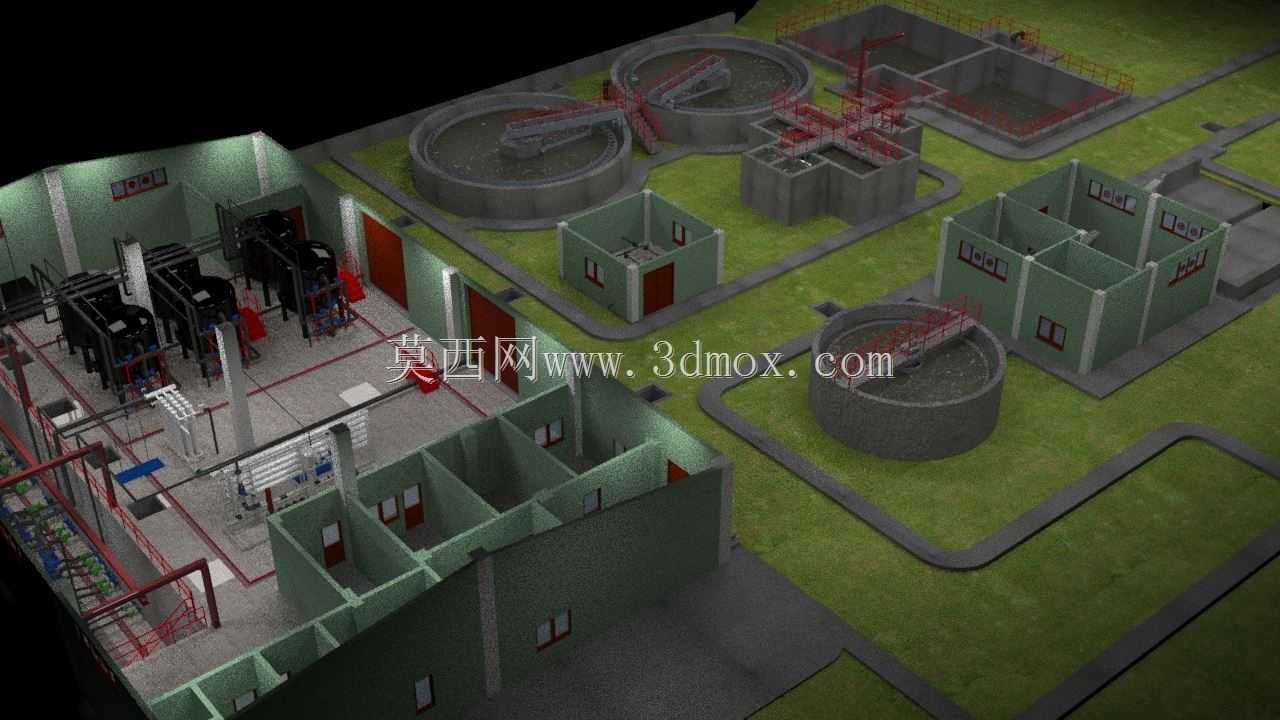

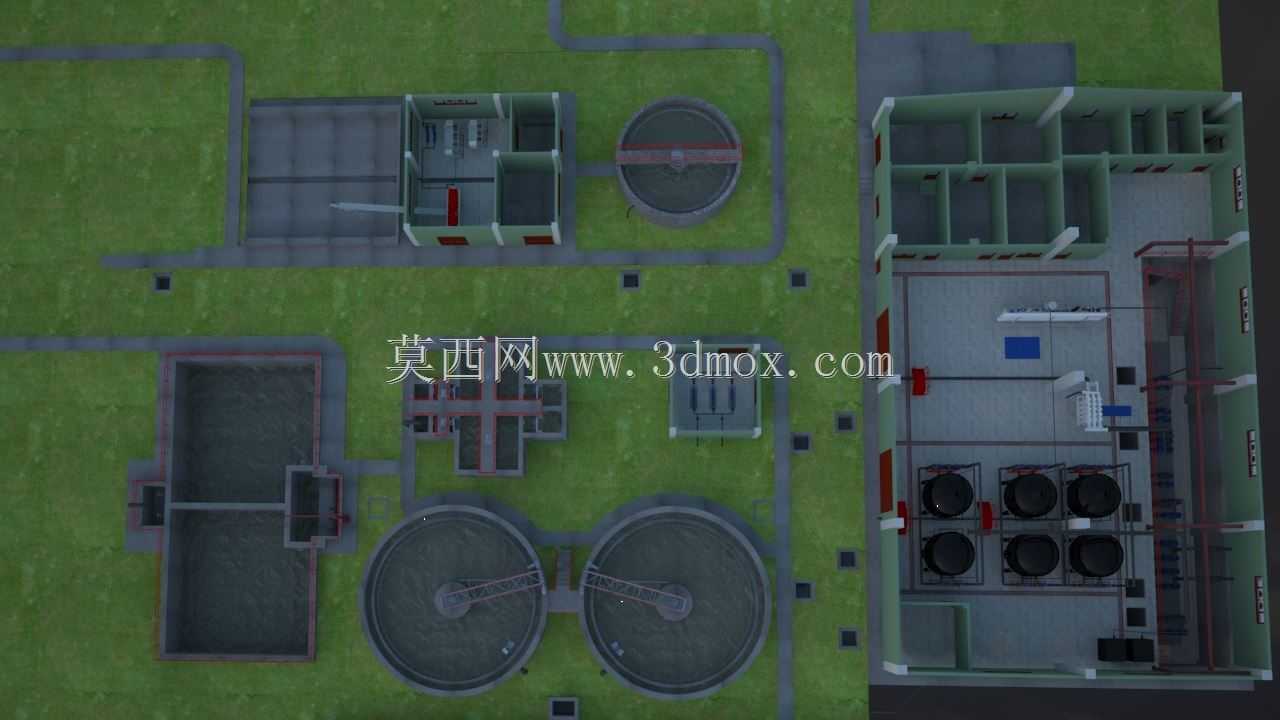

　　从安装边界来看，整套处理站的总平面布置兼顾了设备检修空间与消防通道要求：池体之间的净距满足管道敷设与巡检通行，刮泥机、提升泵等动设备周边预留了吊装作业场地，防护栏杆与爬梯的位置避开了吊装路径。三维建模过程中对各构筑物的相对标高、管道连接关系、操作平台高度都做了协同校验，能够直观暴露二维图纸中容易遗漏的管线碰撞与通行干涉问题，可用于矿区环保方案汇报、施工交底以及运维人员的流程培训，帮助设计人员在方案阶段就核对处理工艺的顺畅性与厂区布局的合理性。
