矿用重型自卸运输卡车精细结构数模

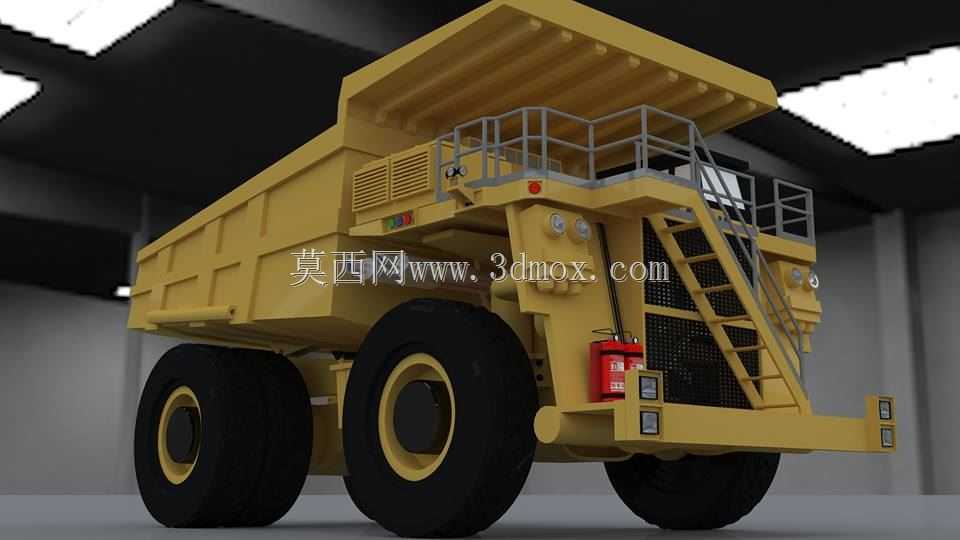

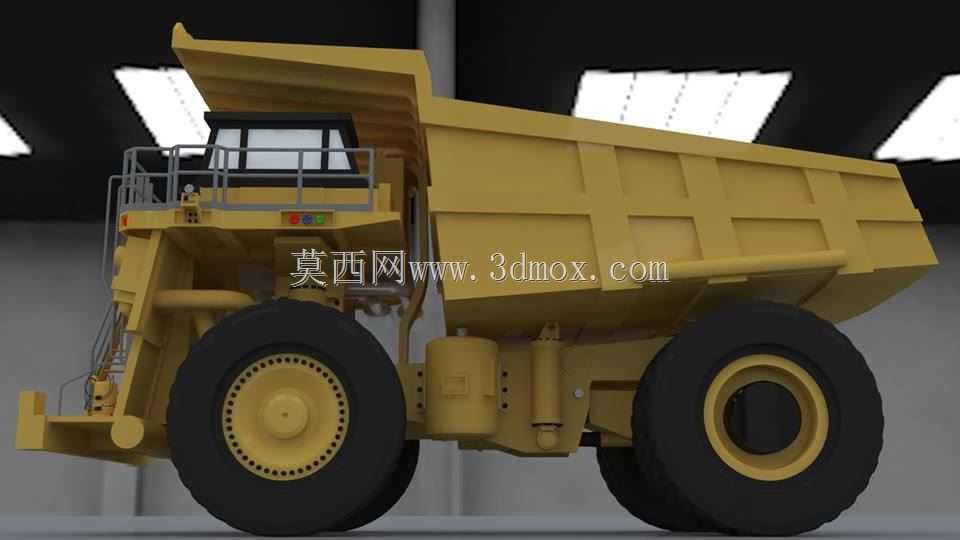

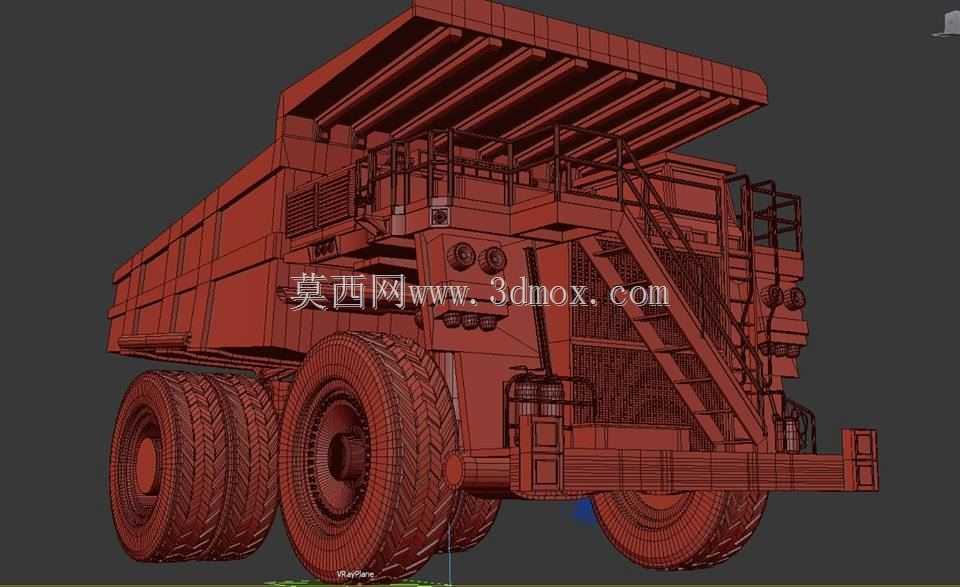

　　这套数模还原的是大型露天矿山场景里承担短距离重载转运任务的非公路自卸车辆，这类设备和普通公路货运卡车的设计边界完全不同，它不需要适配公共道路的限高限宽法规，所有结构优先级都围绕满载工况下的承载可靠性、坡道行驶稳定性、卸料作业效率展开。从建模的结构分层来看，整车先搭建了刚性焊接车架的主体骨架，车架作为所有上装和行走部件的安装基准，纵梁采用大厚度箱型截面设计，对应实际设备中抗扭抗弯的核心承载需求，前后悬架的安装座、转向铰点、货厢翻转支座都在车架上预留了精准的配合位置，没有出现装配干涉的问题。行走系统部分还原了该类大吨位矿卡的典型配置：后桥采用双胎并装的布局，大幅增加接地面积，降低满载时对矿山临时路面的接地比压，

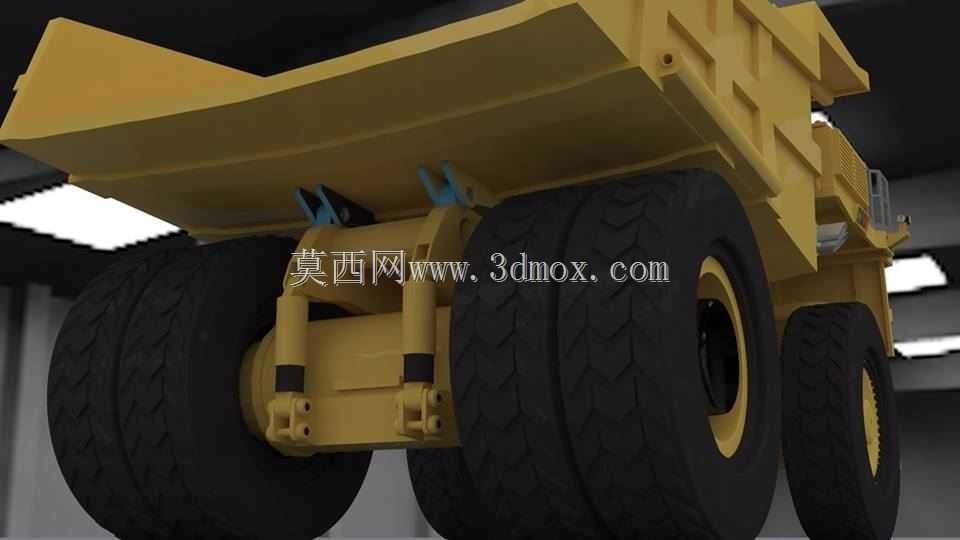

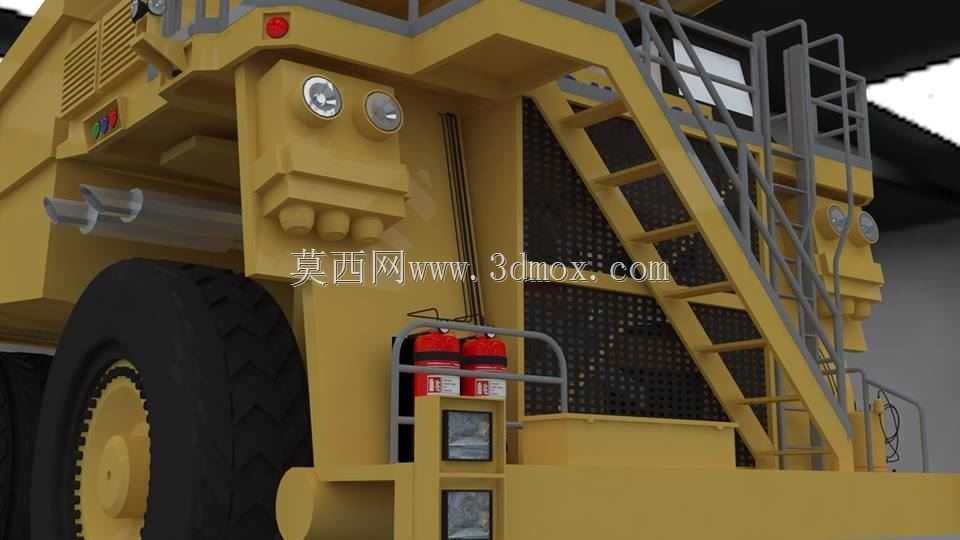

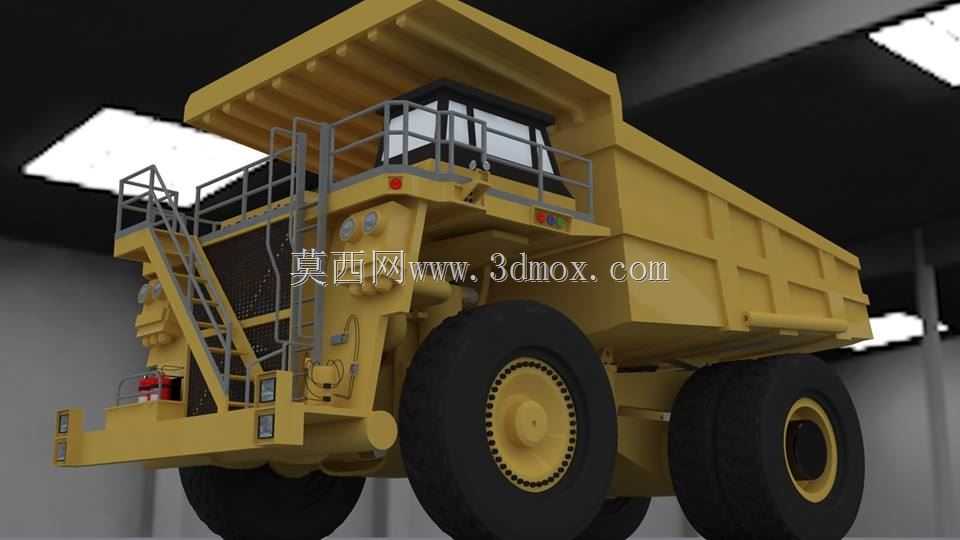

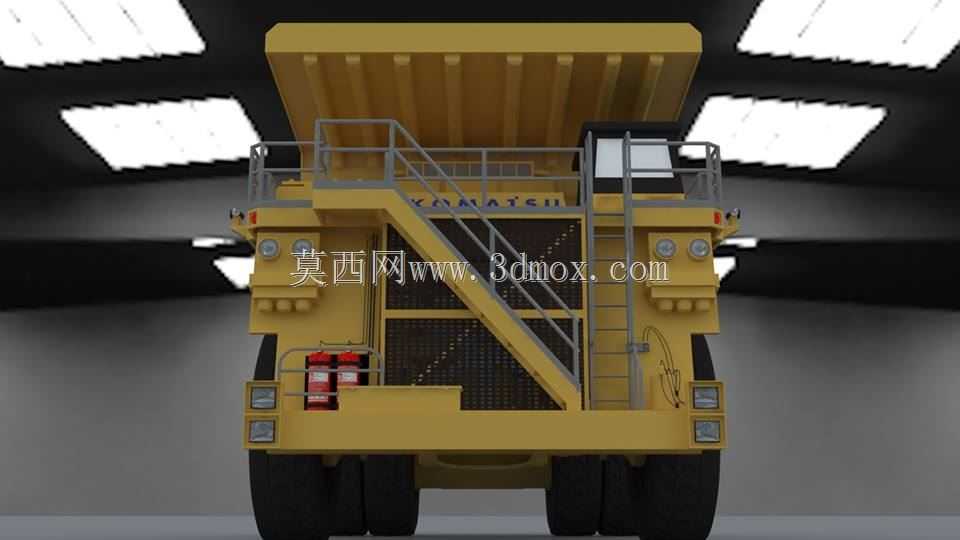

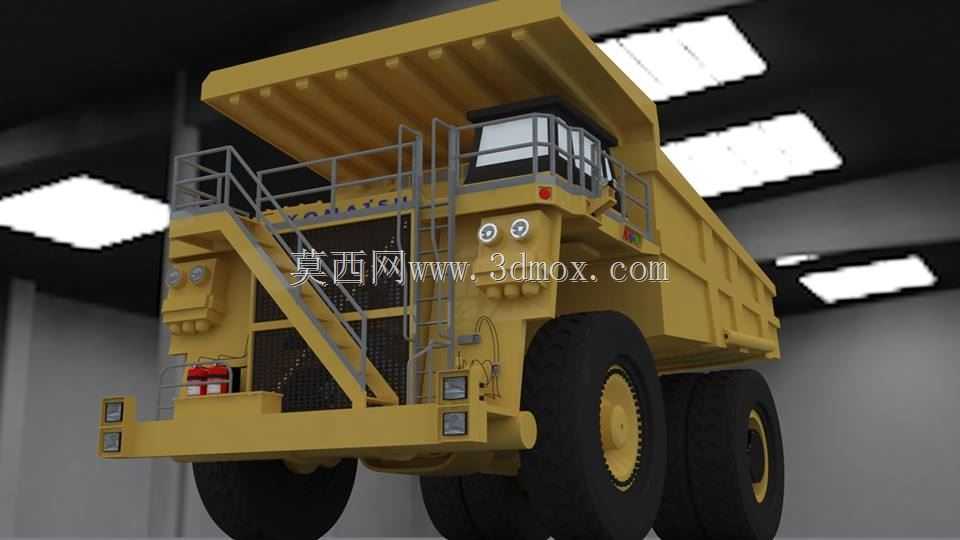

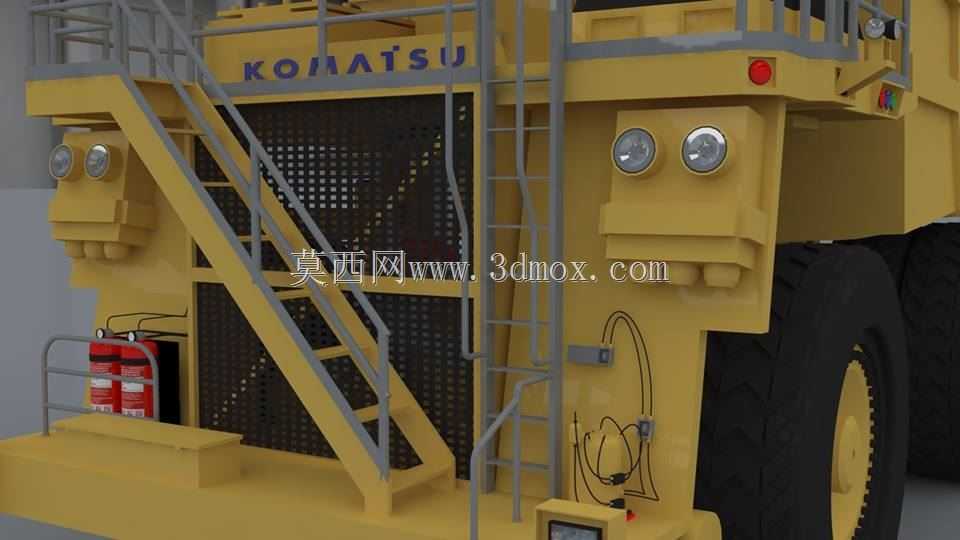

　　避免车辆在松软碎石路面出现陷车风险；轮胎的胎纹深度、轮毂的连接螺栓分布都按照实车比例还原，前桥的转向节、转向拉杆结构也做了对应呈现，能直观看到整车转向时的轮迹运动关系。货厢部分是这类设备的核心功能结构，数模里的货厢采用尾部上翘、前部贴近驾驶室的斗型设计，厢体内部做了耐磨衬板的安装预留结构，厢体尾部设置有卸料挡边，举升铰点布置在货厢前部靠近车架中心的位置，搭配多级双作用液压举升油缸，举升时油缸逐级伸出，将货厢前部顶起，物料依靠自重沿厢体斜面从尾部滑出，整个举升行程的运动轨迹在数模中可以通过运动仿真验证，不会出现油缸和车架、货厢横梁磕碰的问题。驾驶室布置在车辆前部偏置位置，视野朝向作业面和货厢卸料方向，周边设置有安全防护护栏，

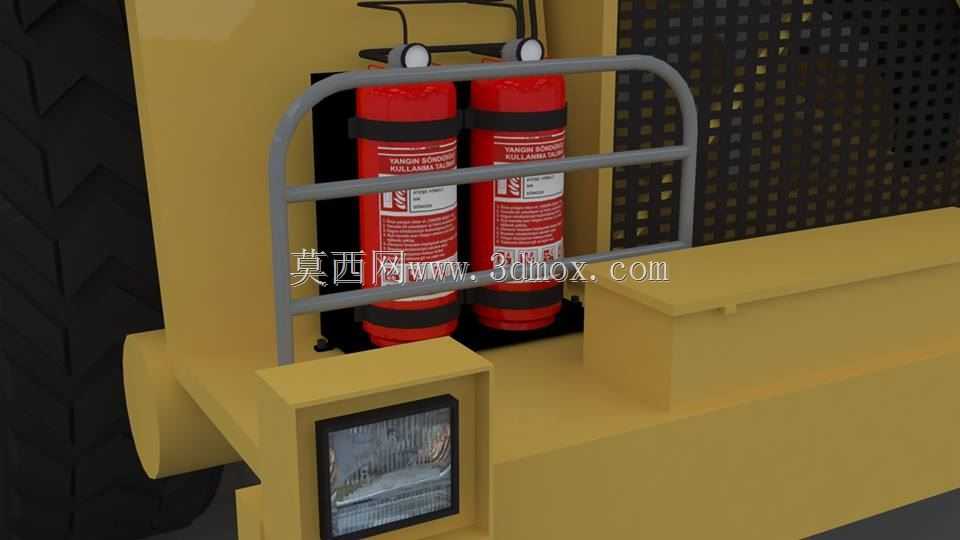

　　对应矿山作业时防落石的防护需求。在实际矿山作业流程里，这类车辆通常和大型矿用挖掘机、装载机配套使用，采掘设备将爆破后的矿石、剥离的岩土直接装入货厢，车辆沿着矿山固定的运输道路往返于采掘工作面和破碎站、排土场之间，单趟运载量可达数百吨，相比普通公路卡车，它的传动系统、制动系统都做了强化设计，数模中底盘侧的传动桥、制动管路布局也有对应体现，制动系统除了常规的行车制动，还预留了驻车制动和缓行制动的安装空间，适配长距离下坡时的持续制动需求。从安装边界来看，整车的宽度完全围绕矿山专用道路的宽度设计，双胎并装后的总宽度、货厢最大举升角度下的最高点高度、转向时前轮的最大摆角对应的转弯半径，都在数模中可以直接测量，能够为矿山道路规划、

　　配套装卸设备的站位选型提供尺寸参考。建模过程中对液压管路的走向、油缸的上下铰接点位置做了合理排布，举升油缸的两端铰点采用销轴连接，和实车的装配方式一致，货厢在落下状态时，厢体和车架之间的缓冲块位置也做了对应结构，避免重载下落时刚性冲击直接损伤车架。这类数模对于刚接触矿山设备设计的工程师来说，可以快速理清重型矿卡的整体结构逻辑：从动力传递路线到承载受力路径，从卸料作业的运动干涉检查到整车维保的部件拆装空间预留，都能通过数模的分层结构直观查看，不需要在二维图纸上反复投影核对空间位置，也能作为同类型轻量化矿用运输设备改型设计的参考基准，在调整货厢容积、增减车轴数量时，可以基于现有底盘的安装接口快速匹配新的上装结构，减少从零开始建模的重复工作量。
