钢铁厂区水处理站工艺管线布局

　　这套三维布置方案面向钢铁联合企业的循环水处理站，核心解决热轧、连铸及浊环水系统在连续生产中的供水、冷却、沉淀与加压回用问题。现场把冷却塔组、过滤加压单元、管廊桁架和操作通道整合在同一钢结构框架内，便于在用地紧张的老厂区改造或新建产线配套时快速落位。

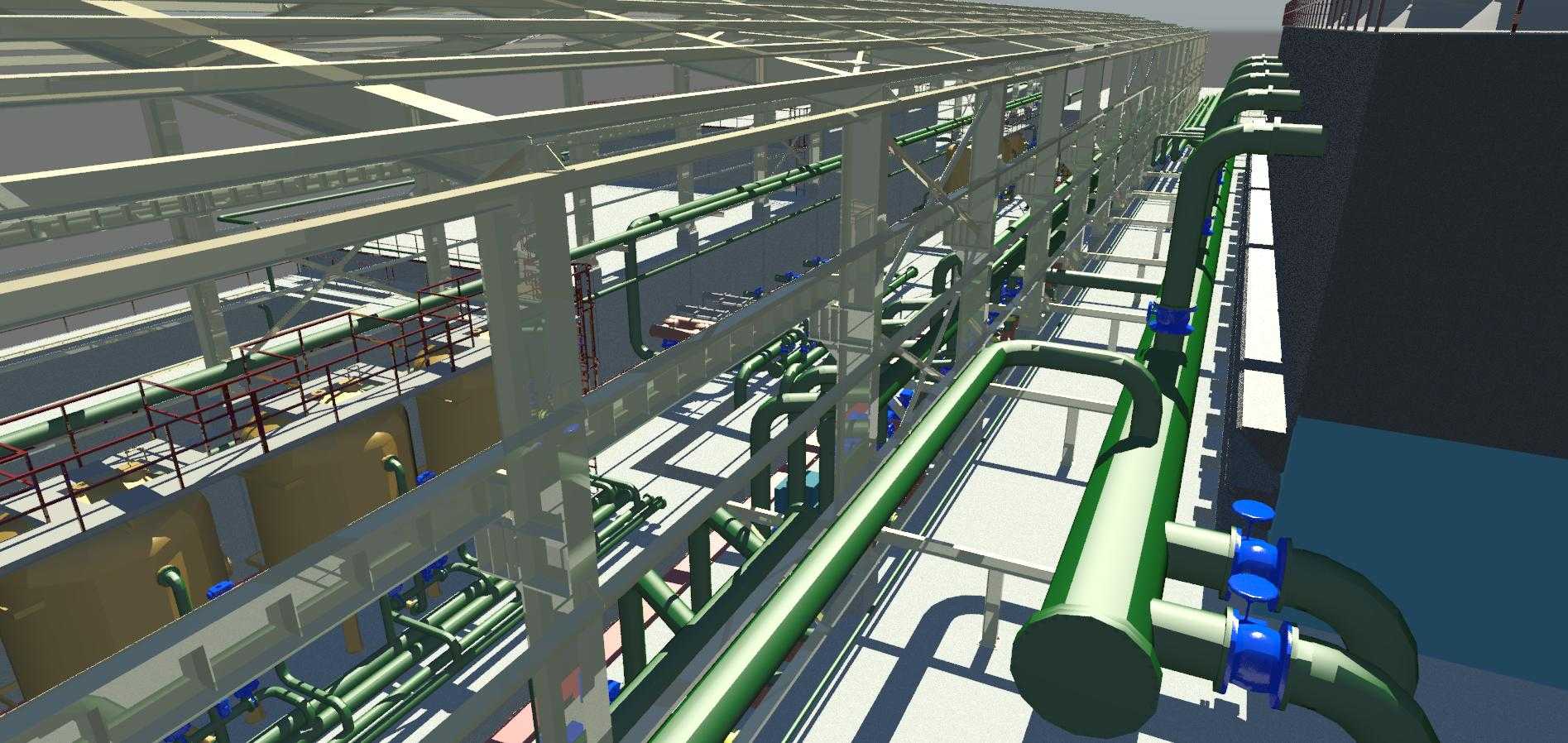

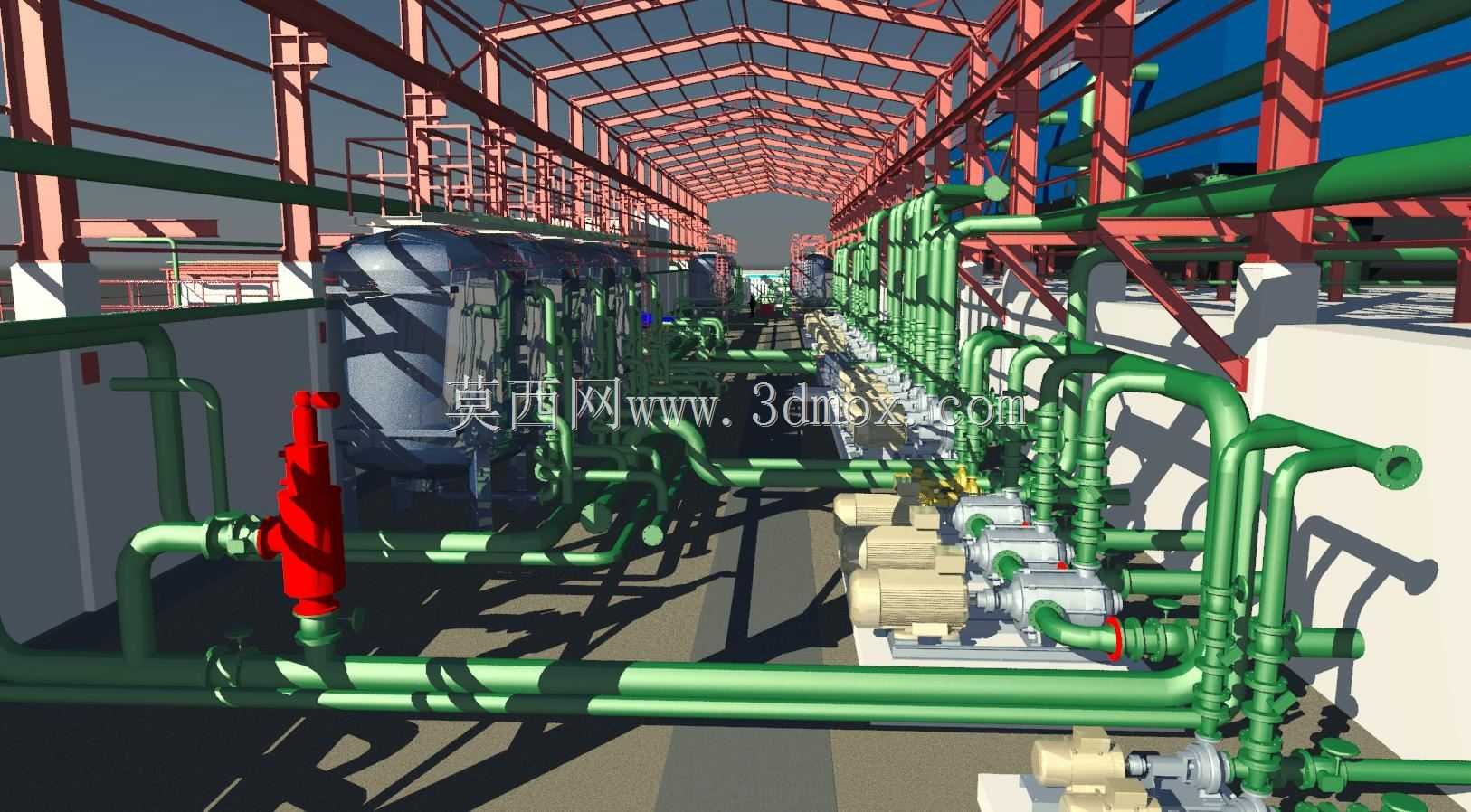

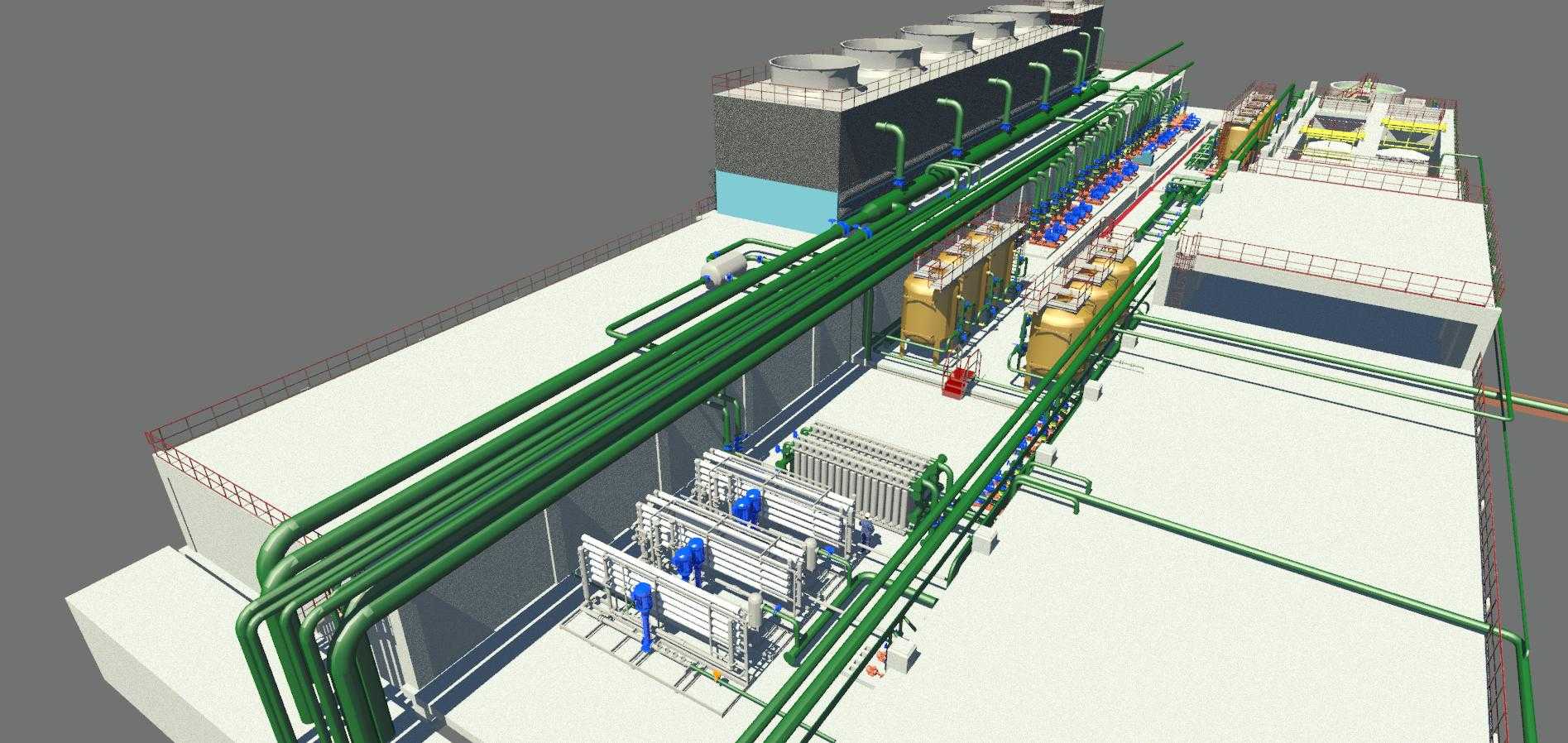

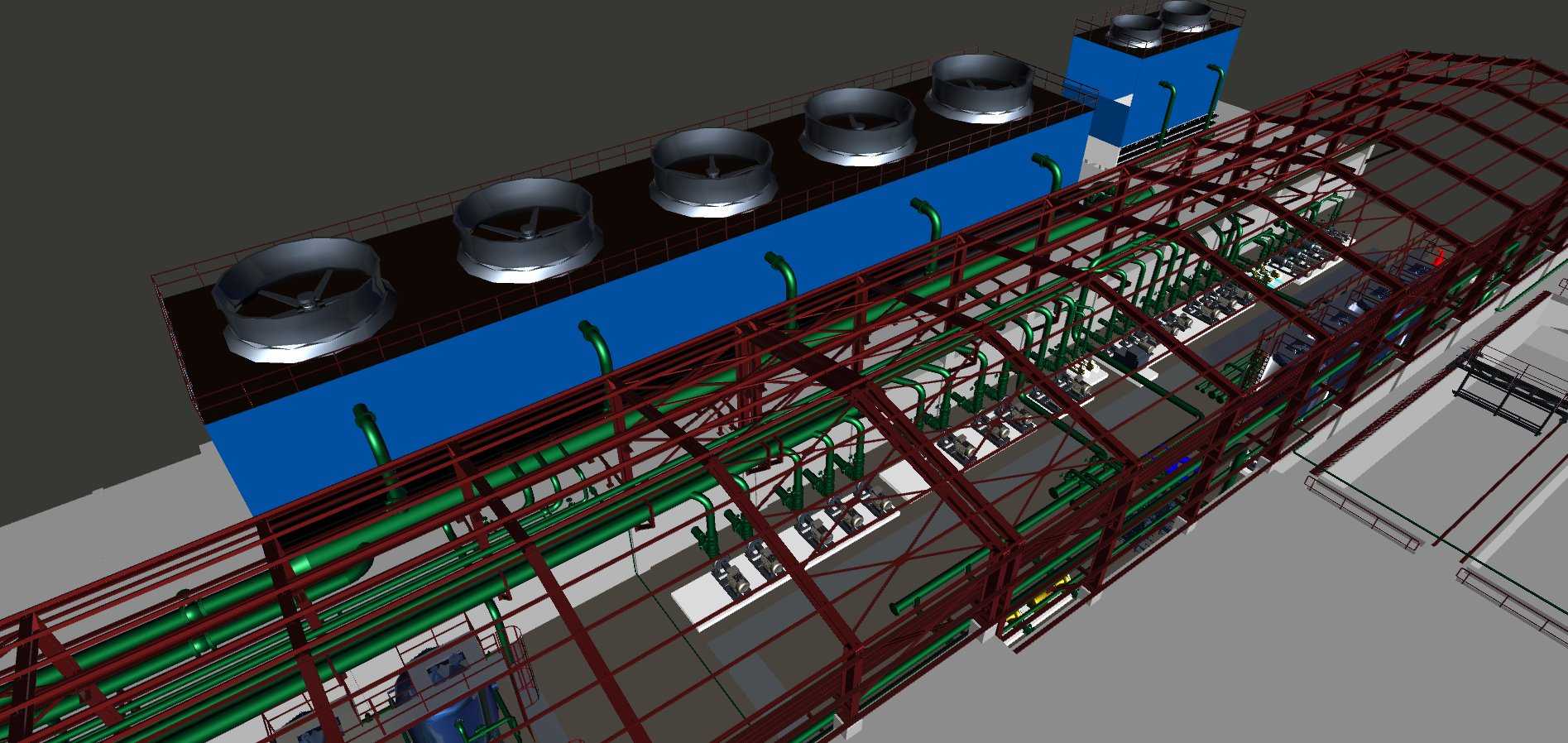

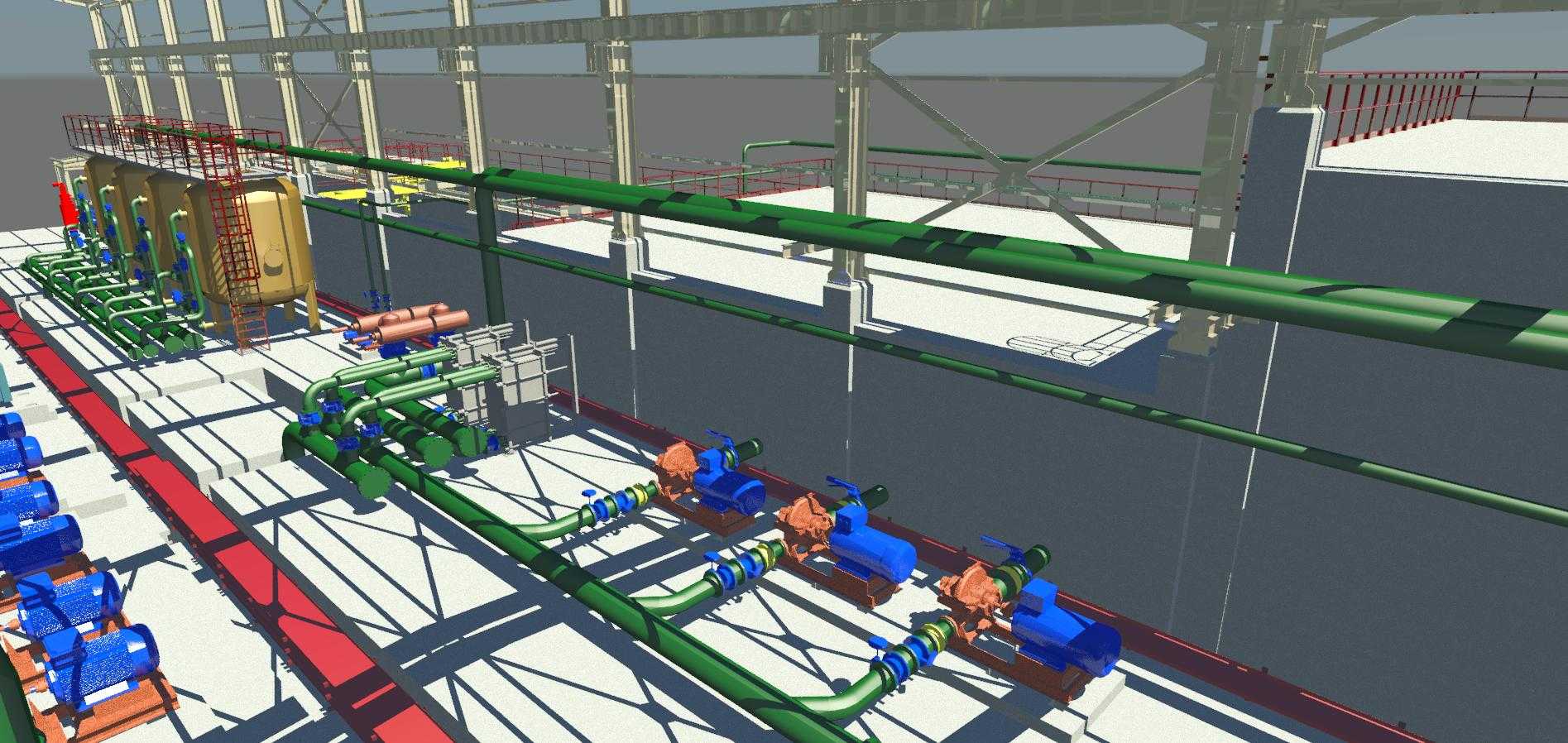

　　从空间组织看，顶部成排布置的机械通风冷却塔承担热负荷释放，风机段与集水盘之间保留检修净高；蓝色箱体对应的冷却单元下方衔接循环水泵吸水管路，绿色大口径管道沿桁架纵向敷设，既减少弯头数量，也让水力坡降更平稳。红色钢架并非单纯装饰，它同时承担管道支吊、检修马道承载和设备层围护作用，建模时需要把梁柱截面、节点板和管托位置逐一对应，避免后期碰撞。

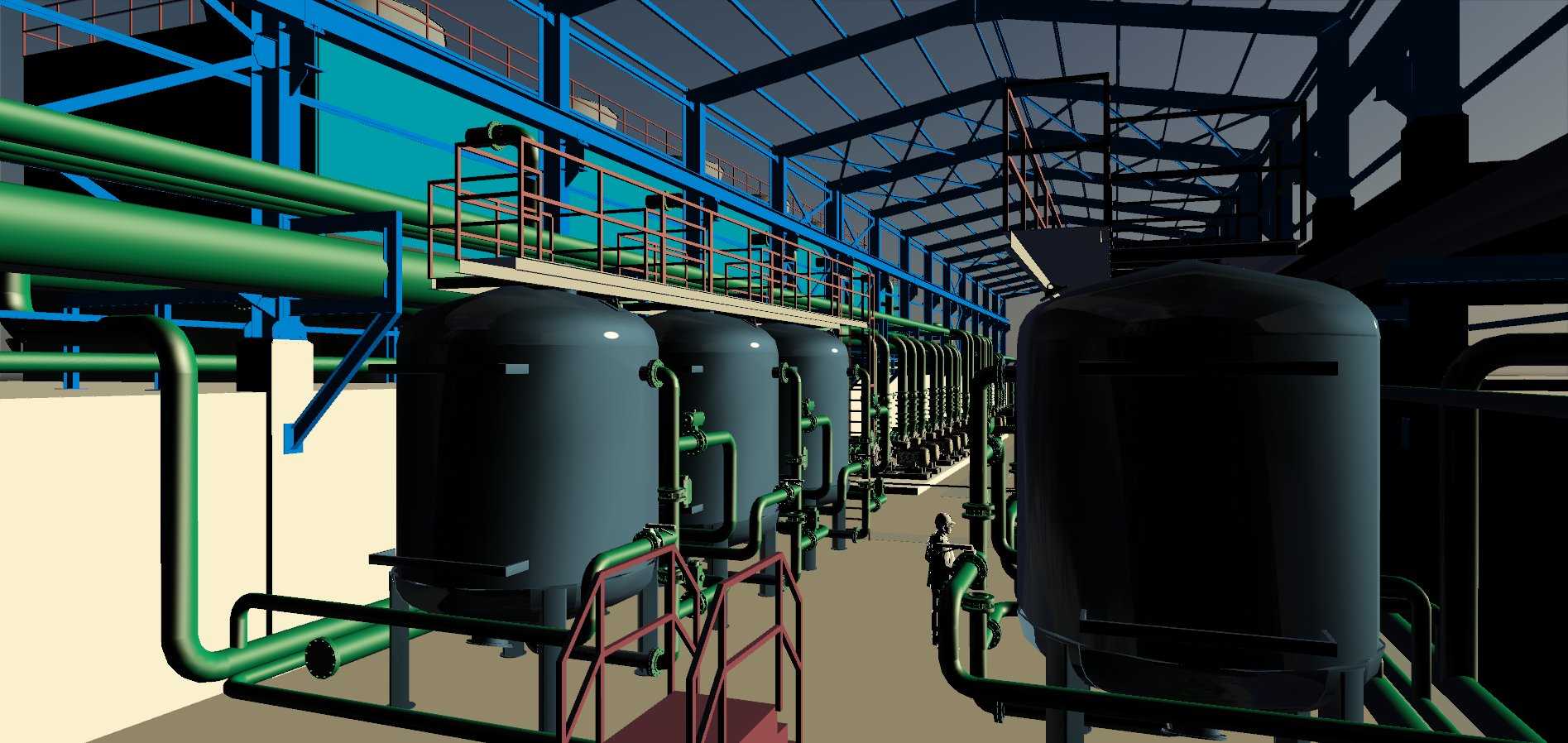

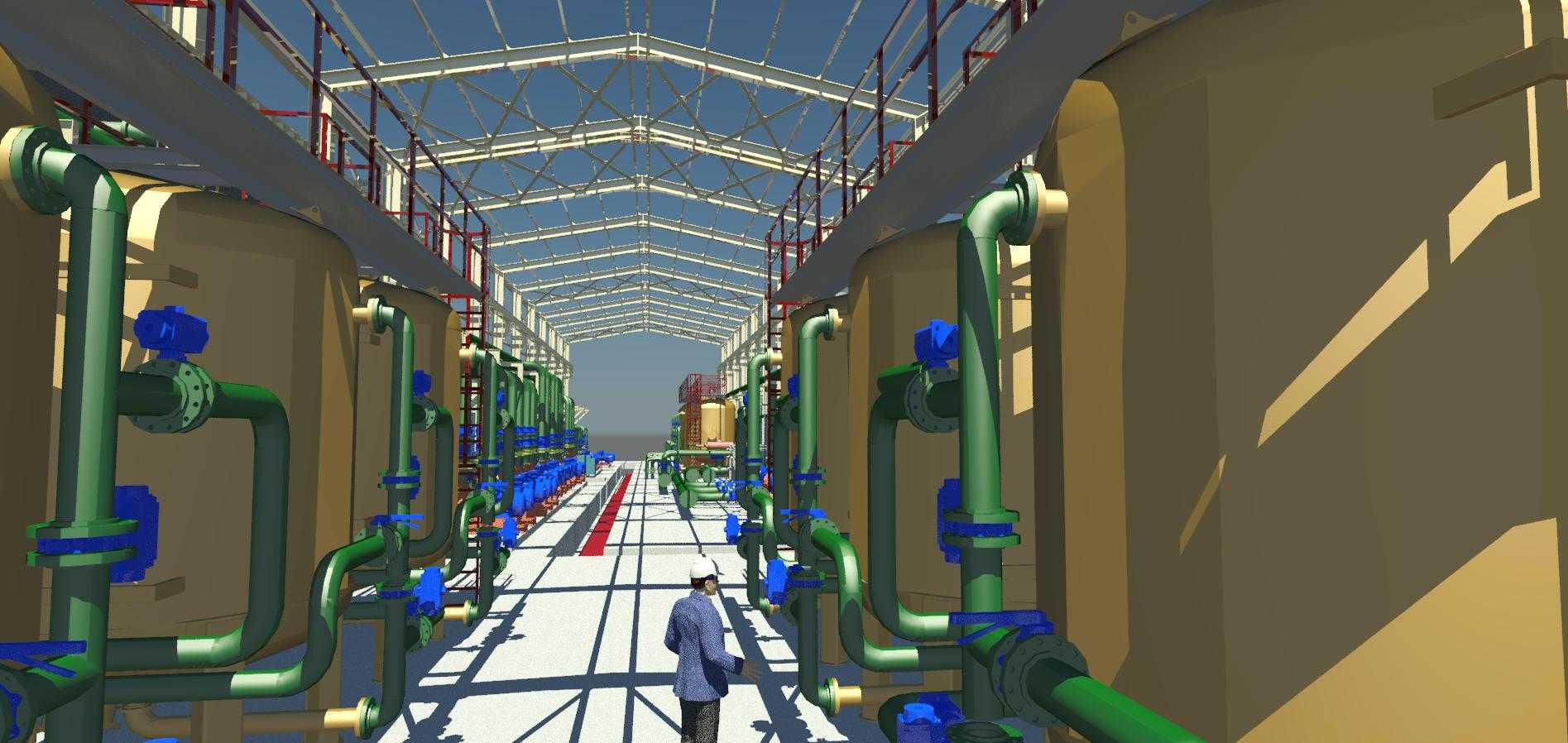

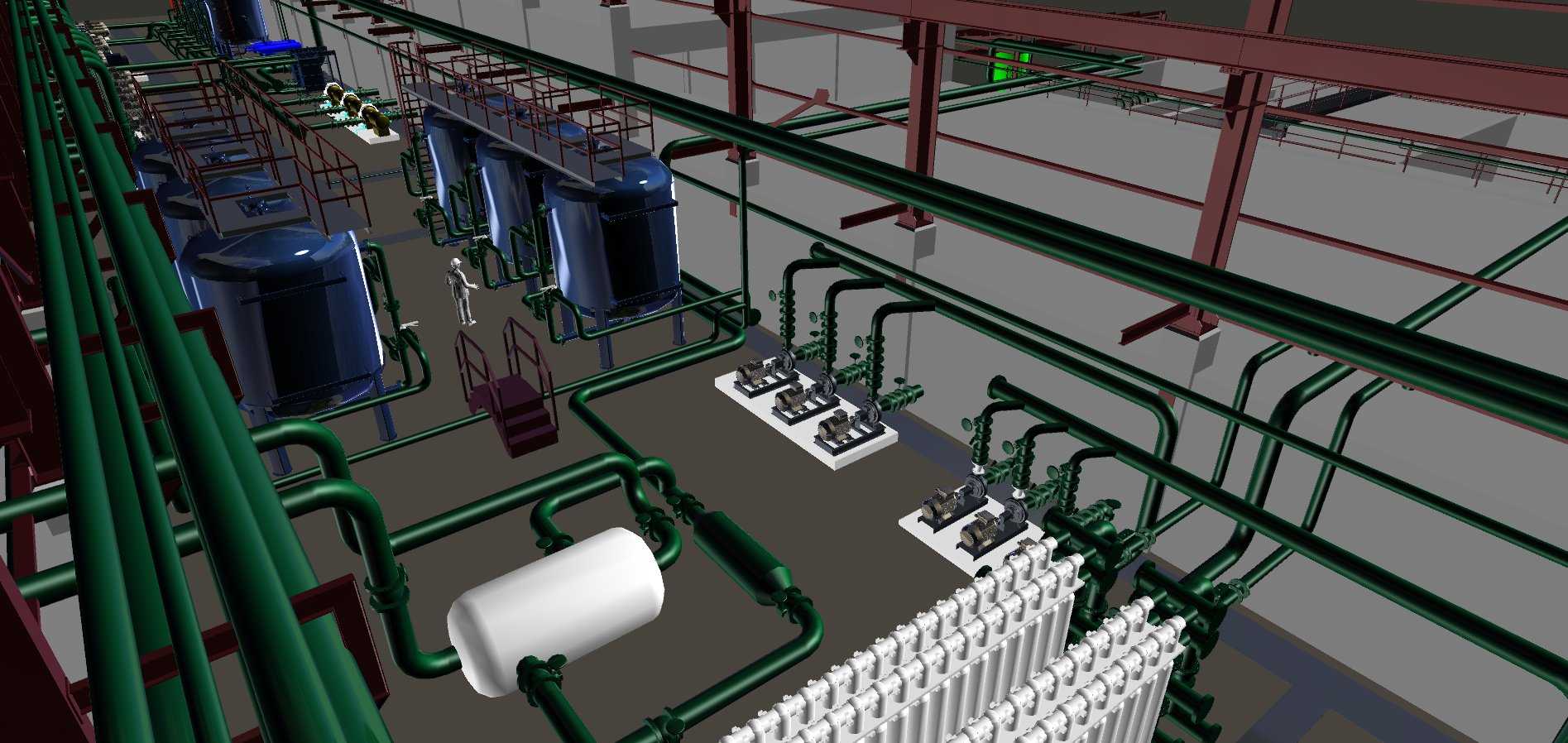

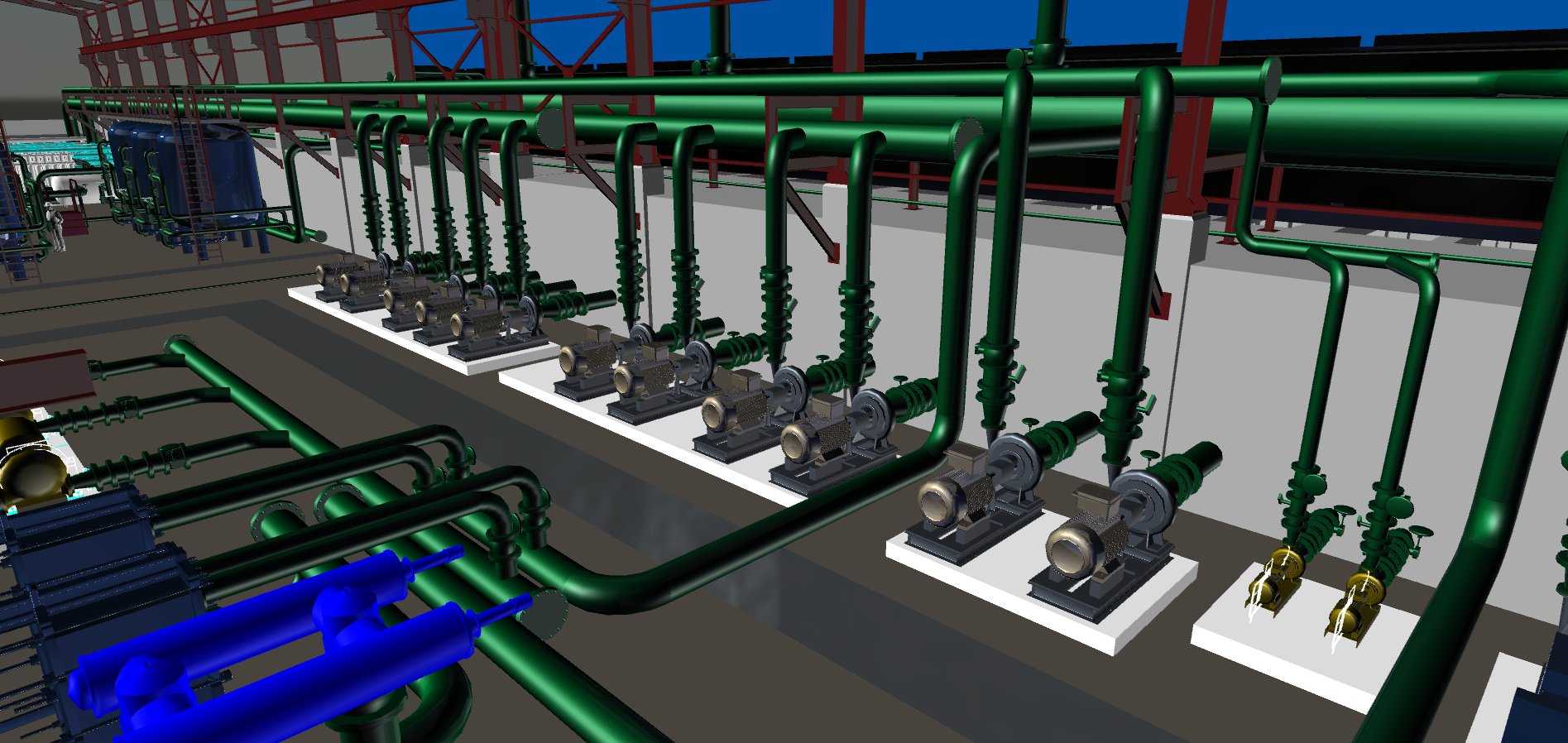

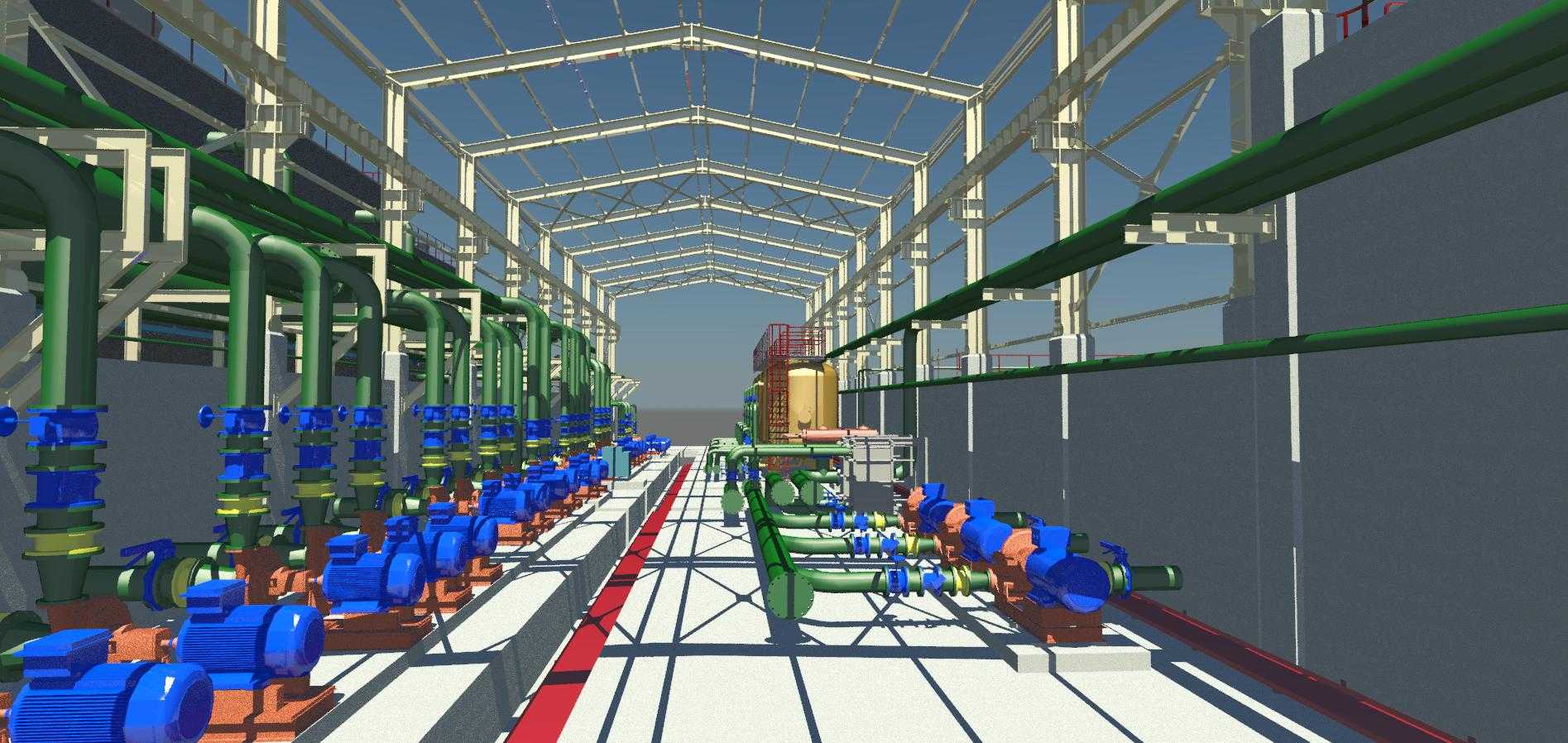

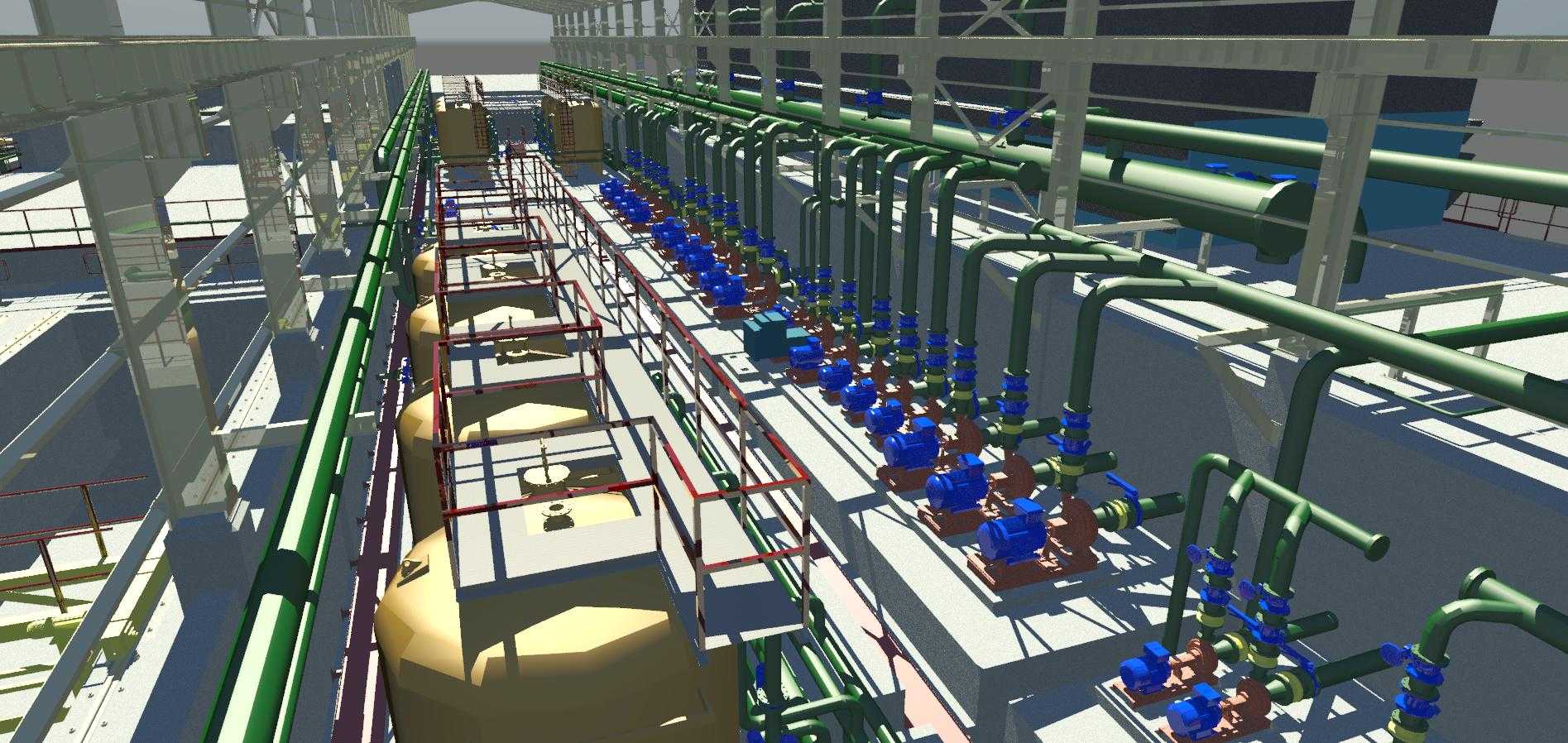

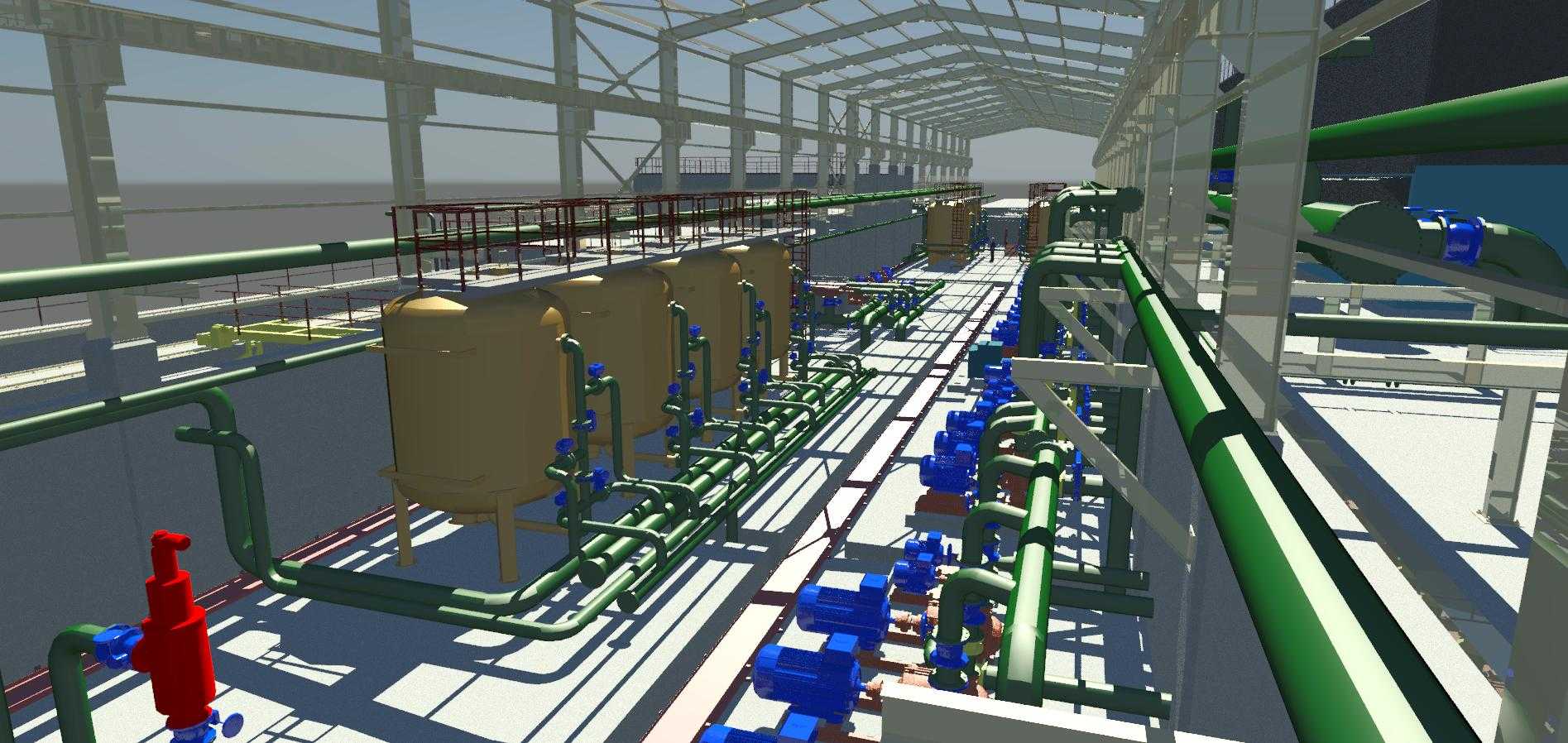

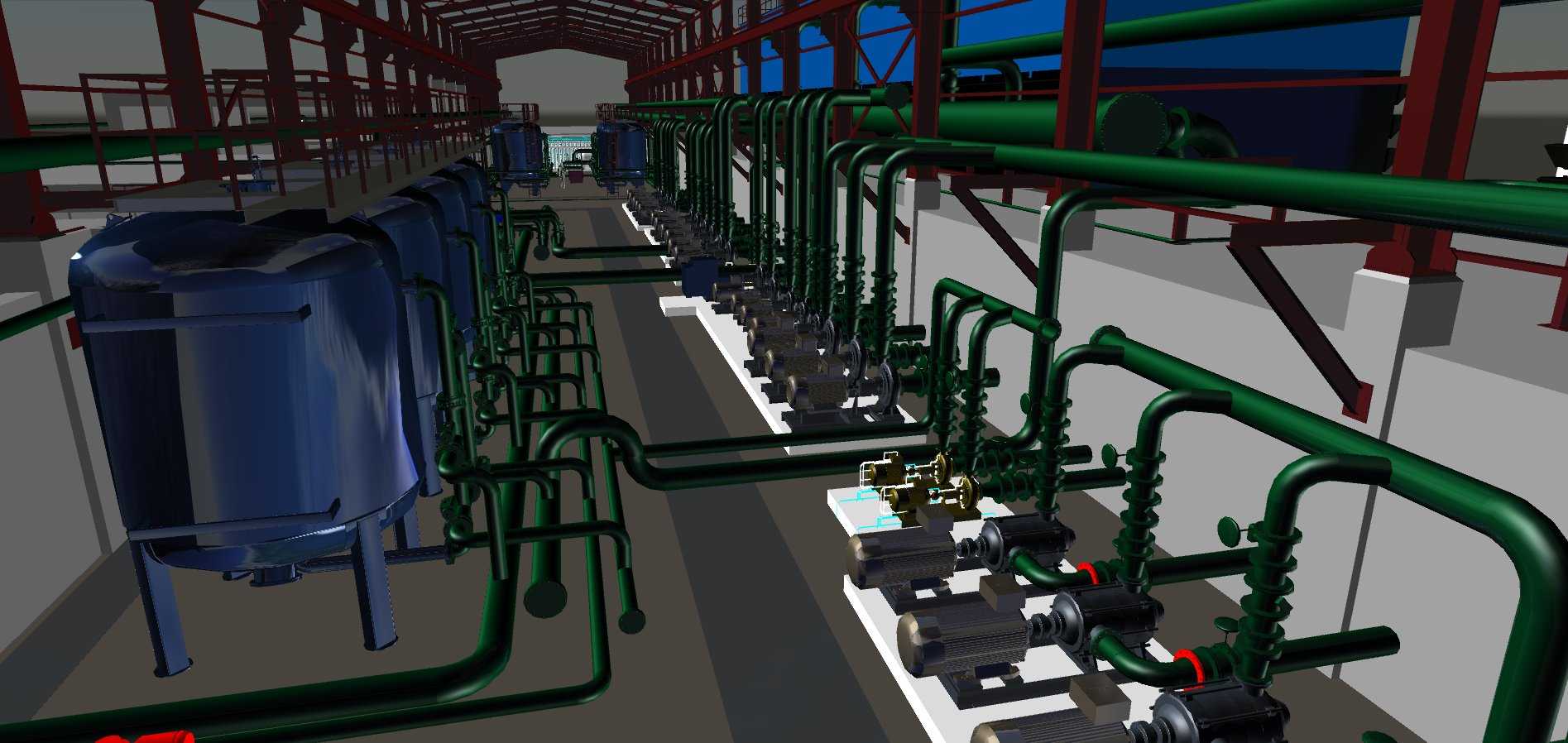

　　工艺逻辑上，钢厂浊环水含有氧化铁皮、油脂和悬浮物，站内管线按回水、加压、过滤、冷却和补水几条主线分层排布。泵组靠近冷却单元出水侧，可以缩短吸入管路并降低气蚀风险；阀组、仪表和旁路管集中在操作面，巡检人员沿主通道即可完成启闭、取样和排气。管道在跨越通道处抬高，在靠近设备处设置可拆卸法兰段，这些细节直接决定停机检修时的拆装效率。

　　设计思路没有追求孤立设备的精细外观，而是把重心放在系统级协同：冷却塔风机直径、塔体宽度、管廊层高、泵组基础轮廓和护栏边界共同构成安装包络。三维状态下可以核对上部风机吊装空间、侧面管道抽芯距离、底部排水沟走向以及桥架与水管的竖向净距。对于施工单位，这种模型能够提前发现梁柱穿管、阀门手轮碰护栏、泵壳与基础螺栓错位等常见问题；对于结构专业，也能据此复核集中荷载、管道热位移和支架生根点。

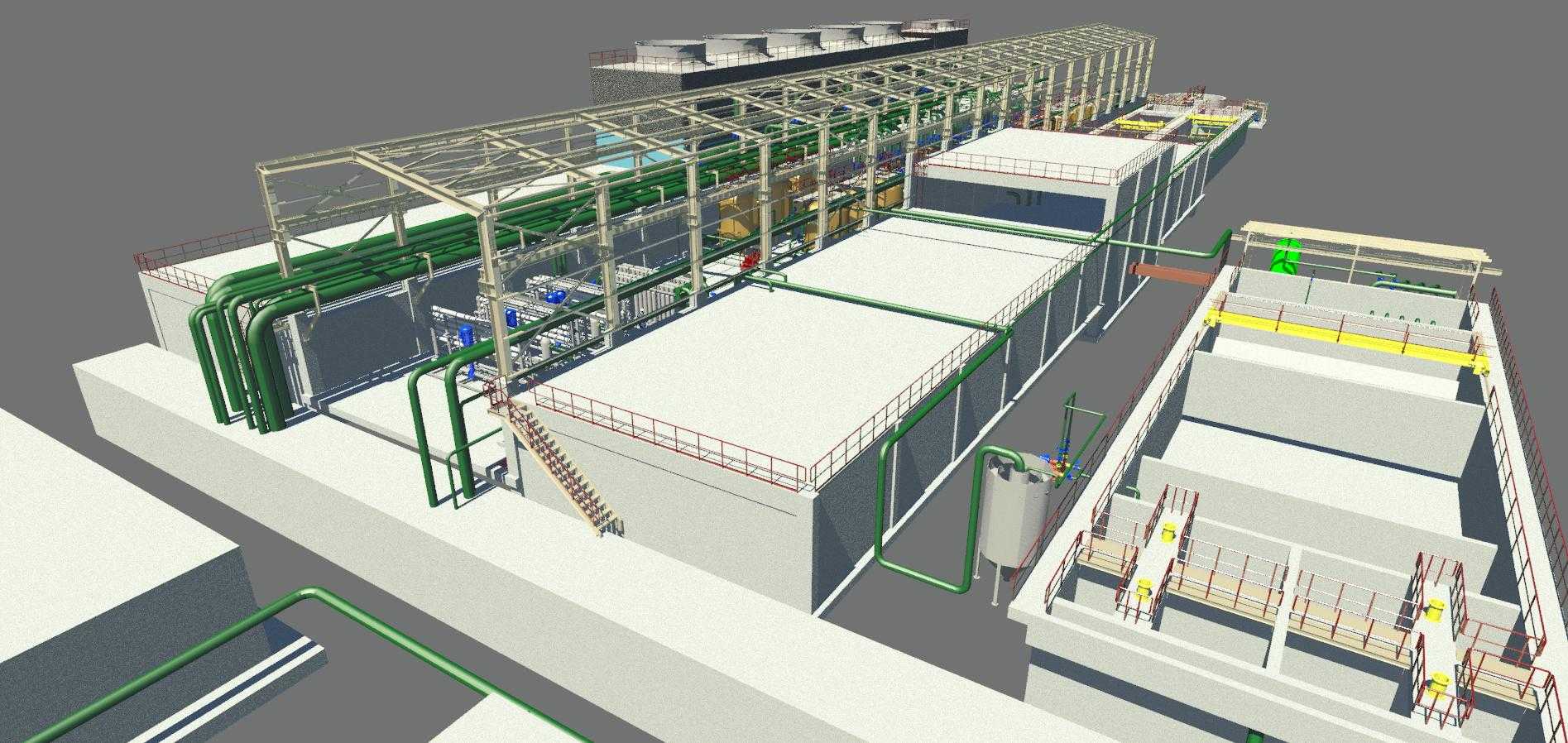

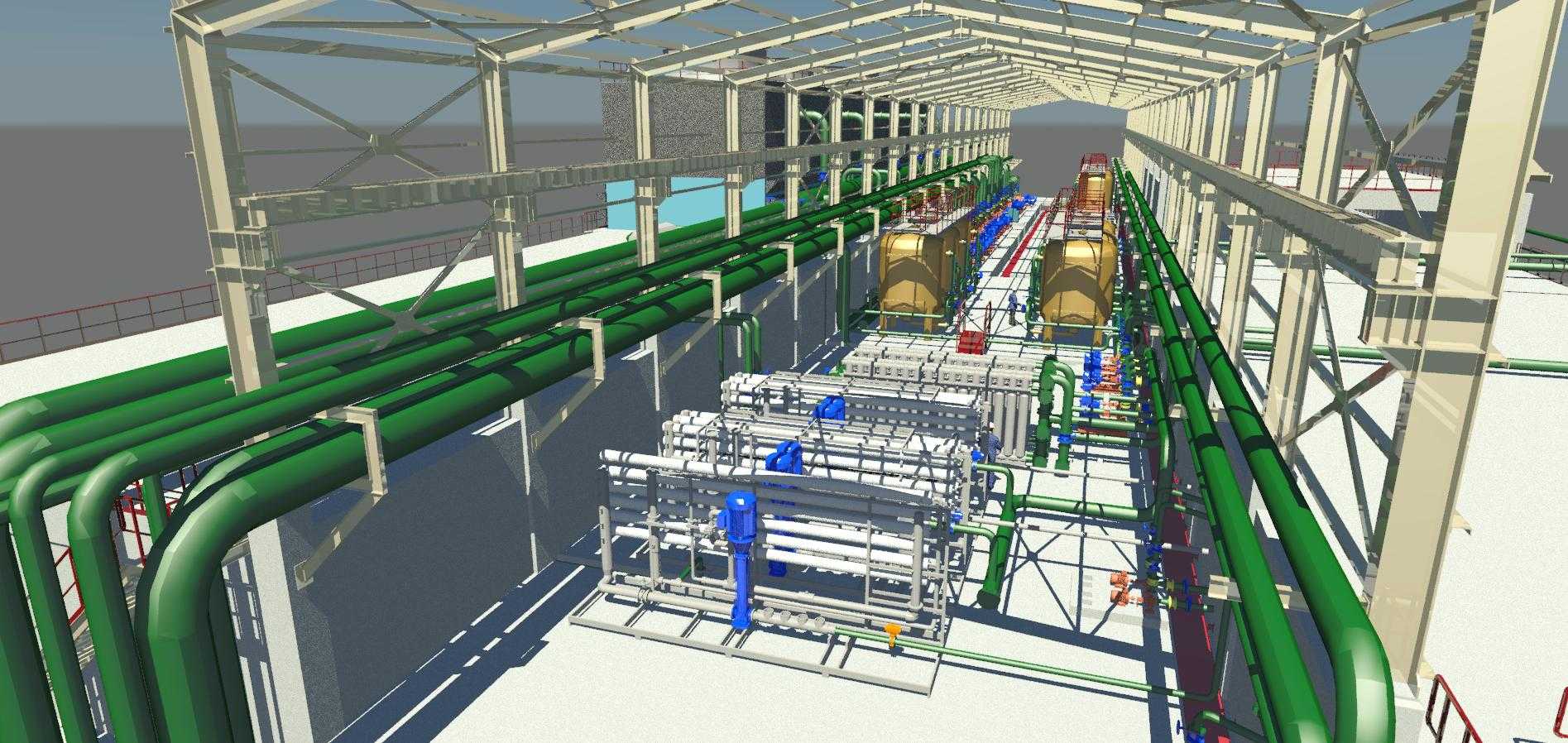

　　外形边界方面，站房呈长条式双层布置，设备沿长度方向展开，宽度方向预留两侧维护通道。冷却塔顶部风机高出屋面框架，运输和吊装时需按最大单体尺寸考虑厂区道路与吊车站位；底层泵组和过滤设备落在混凝土基础上，地脚螺栓、二次灌浆层和减振垫位置应在模型中保留接口。管道外径、保温层厚度和法兰外径不能混为一个轮廓，尤其在并排管靠近立柱时，真实施工占用的是含保温、支吊架和操作空间后的完整断面。

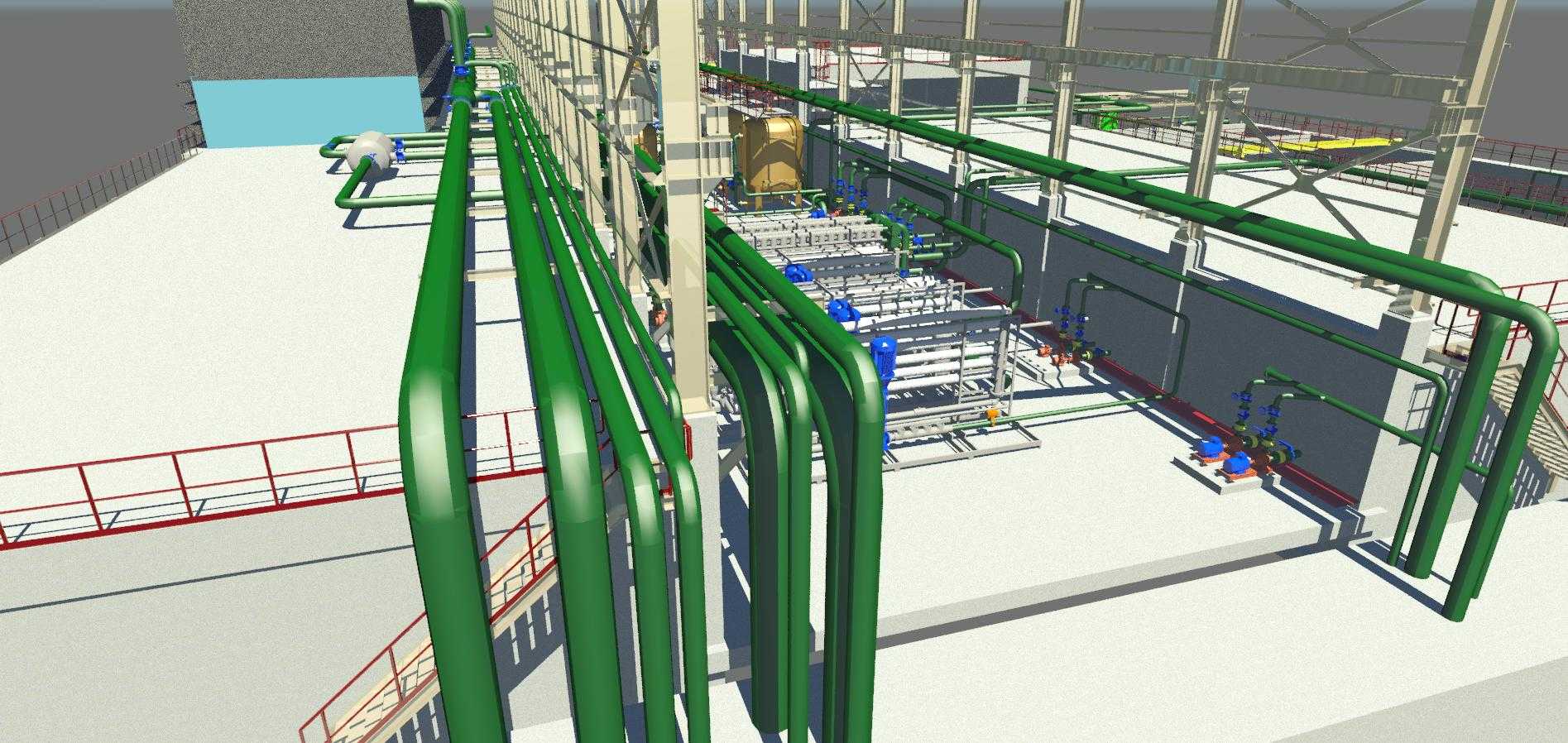

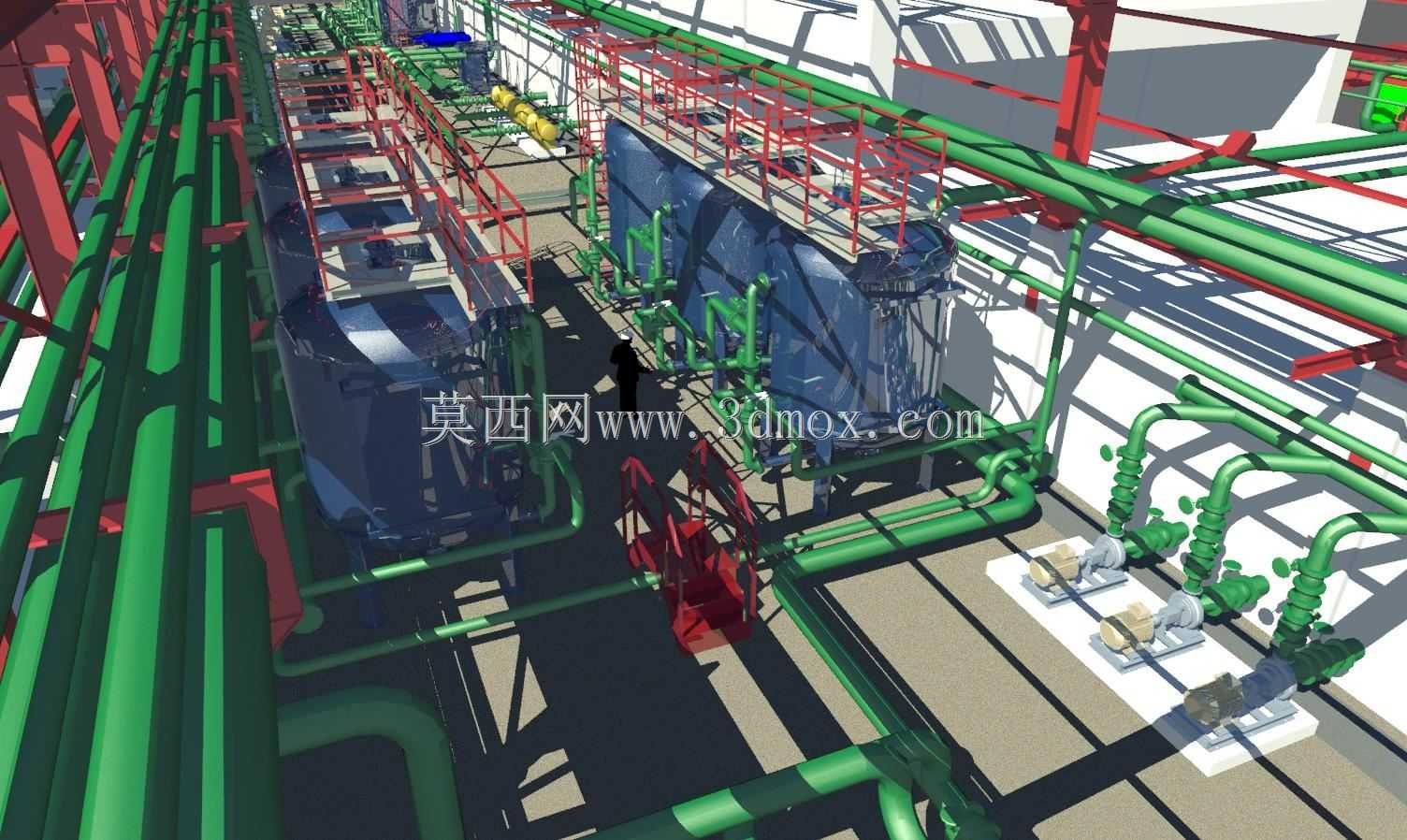

　　在运行维护层面，管线颜色区分介质流向，绿色主管对应循环水主干，蓝色设备区对应冷却换热单元，红色框架则明确检修边界。模型中还能看到平台格栅、斜梯和防护栏杆的关系，这些构件虽然不参与工艺流程，却决定了紧急排水、设备更换和日常点检的可达性。若把该布置用于BIM协同或施工交底，可继续补充管道公称直径、壁厚等级、设备荷载和预埋件坐标，使结构、给排水、电气与机械专业在同一空间内完成校核。

　　整体而言，这类水处理设施的价值不在单台设备造型，而在密集厂区内把冷却能力、泵送能力、管路阻力和检修动线压缩到可控边界内。通过三维方式预先排布塔、泵、管、阀、架和通道，可以在土建施工前厘清安装顺序，减少现场割管、改支架和二次开孔，让水处理站在钢厂连续生产条件下具备更稳定的供水保障能力。
