方形直流散热轴流风机结构设计

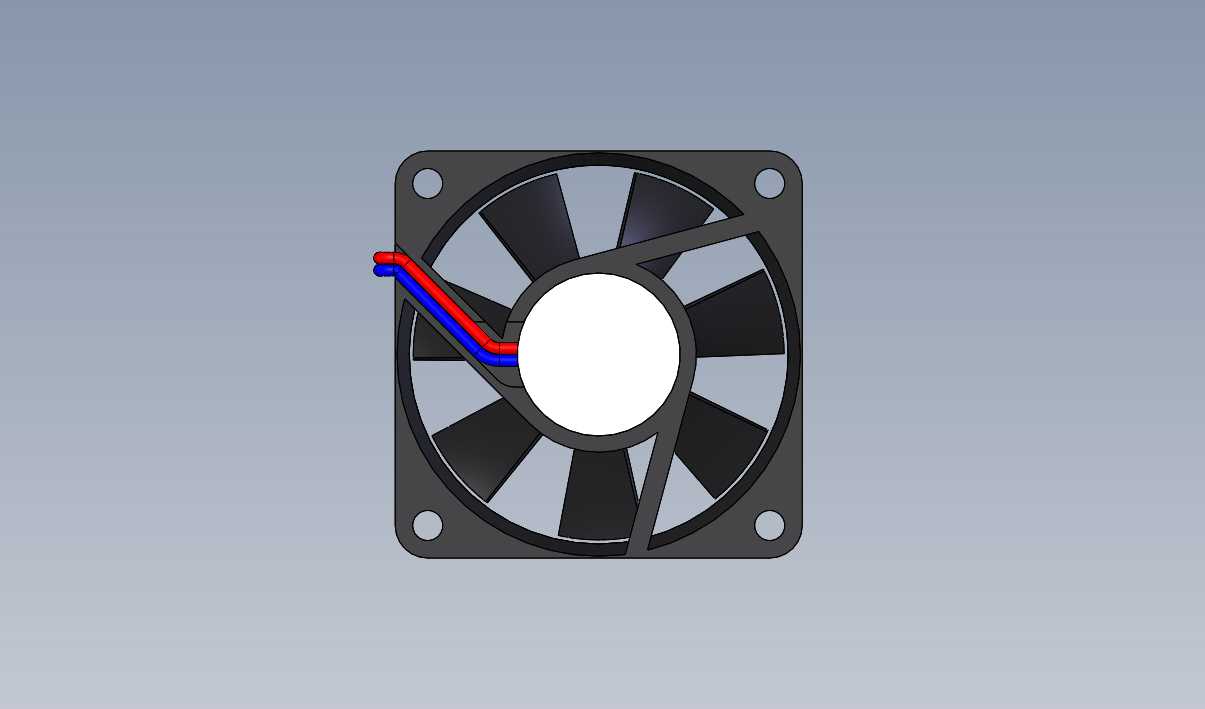

　　该结构围绕小尺寸电子设备内部强制风冷需求展开，外观采用常见的方形外框配合圆形风轮布局，四角预留沉孔式安装位，适合在机箱侧板、散热器鳍片组、电源腔体、工控板卡附近进行螺钉固定。外框四边形成稳定的安装基准面，装配时可直接贴合钣金开孔或塑料支架平面，不需要额外复杂定位结构；四角孔位承担主要约束，能够限制风机在振动环境中的平移和转动，同时保留拆装便利性。

　　从实际用途看，这类轴流风机主要承担局部热空气排送和环境气流组织任务。在电脑主机中，它可布置在CPU散热器附近，将鳍片传导出的热量及时带走；在电源、逆变器、小型控制柜内，它也能通过持续气流降低功率器件周围的热堆积。模型中引出的红蓝两根线缆对应直流供电正负极，走线从外框一侧伸出，便于结构工程师在整机布线时规划线束走向，避免线缆靠近旋转叶片或被安装边压伤。

　　风轮部分采用多叶片径向布置，叶片与中心轮毂相连，轮毂内部预留电机容纳空间。实际产品中，该区域通常集成无刷直流电机、轴承或含油轴承、定子绕组及驱动电路；三维结构上将轮毂做成较大直径实体边界，既能表现电机安装空间，也能让叶片根部获得足够连接宽度。叶片前缘、后缘与外框内壁之间保留均匀径向间隙，间隙过小会增加摩擦和装配公差风险，间隙过大则会产生回流损失，因此外框圆腔与叶尖轮廓需要在建模时保持同轴关系。

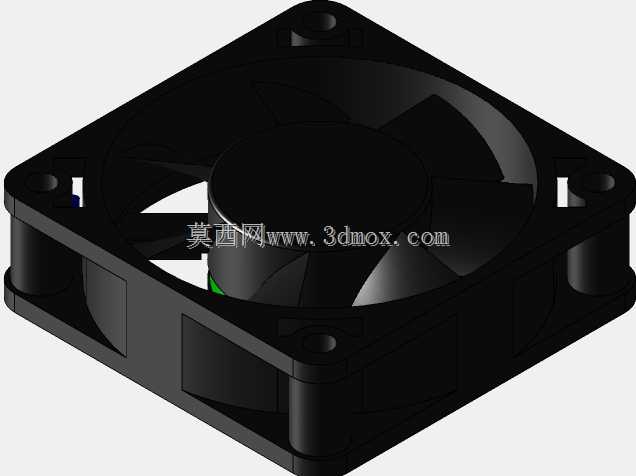

　　外框不是简单的方形薄板，而是兼具风道、支撑和安装功能的一体构件。圆形内圈构成风轮旋转边界，方形外缘提供安装平面，四角加厚区域用于承受螺钉锁紧力。框体一侧可见斜向加强筋，从外框向中心方向延伸，其作用是提高框体刚性，减少风机运行时的形变；类似结构在真实产品中也可用于固定电机定子或承载线束。加强筋的位置需要避开叶片旋转扫掠区，建模时应通过旋转包络检查确认干涉关系，尤其要关注筋条厚度、叶尖间隙以及装配后电机轴线的同轴度。

　　安装边界方面，方形外框的最大轮廓决定了设备开孔和支架间距，四角孔位决定紧固件规格与锁紧空间。进行整机布局时，不能只评估风扇本体厚度，还要考虑出线侧折弯半径、接线端子占用、前方防护网以及后方风道距离。若风机紧贴障碍物，进风侧会产生明显吸气阻力；若出风侧直接抵近密集线缆或壁面，排风效率也会下降。因此在结构设计阶段，通常会在风扇两侧保留一定空气通道，并让气流方向与机箱散热路径一致。

　　建模思路上，该作品适合采用外框、叶片、轮毂、线缆和安装孔分特征处理。外框可先建立方形基体，再切除圆形风道；四角安装孔通过沉孔和通孔组合表达；风轮可先绘制单片叶型截面，再围绕中心轴阵列形成完整叶轮。叶片本身带有空间扭转角度，不能仅用平面拉伸表示，需要结合曲面放样或多截面实体成型，才能体现轴流风机从轴向吸入、向轴向推送的气流特征。线缆部分使用扫掠路径表达红蓝双线，出线位置靠近框体边缘，便于检查与周边零件的最小距离。

　　在工程应用中，这类模型常用于散热系统装配校核、机箱风道演示、电气柜布局确认以及3D打印样件验证。设计人员需要关注的不只是外观相似度，还包括旋转区域、固定孔位、线束方向、外框厚度和叶片扫掠空间。通过该三维结构，可以直观判断风扇装入设备后是否与散热器、钣金折弯边、线束卡扣或维护门发生冲突，也能为后续选型、开孔图绘制和装配工艺制定提供清晰依据。
