剪叉式手动升降调平工作台结构

项目分类:工作台 发布时间:2022-07-14 ID:681241
  • 剪叉式手动升降调平工作台结构
  • 剪叉式手动升降调平工作台结构

  这套剪叉式调平支架主要面向实验室、光学调试、小型工装装配以及通讯设备维护中的高度补偿与水平支撑场景。实际使用时,被测件或小型工装可以固定在上平台表面,通过侧向驱动件带动剪叉臂开合,使平台在设定行程内平稳升降,从而把工件调整到便于操作、检测或对接的高度。与固定式垫块相比,这种结构不需要反复抽换垫片,也能在一定范围内连续改变支撑高度,适合空间受限但需要频繁微调的工位。

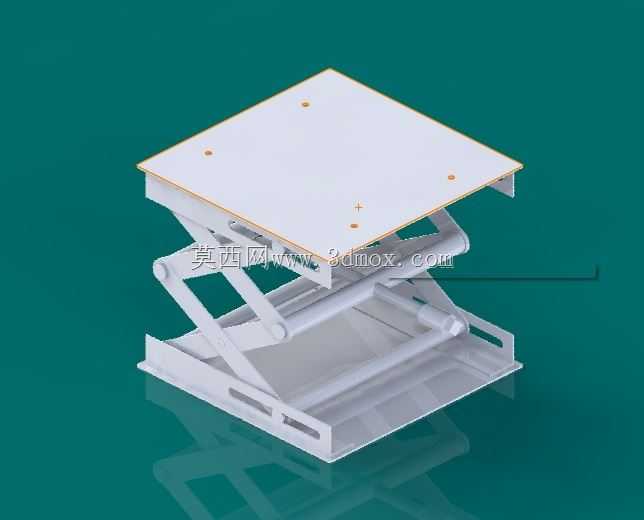

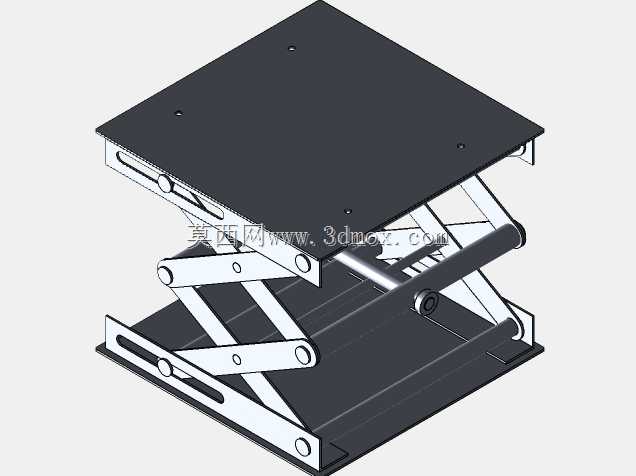

  从结构组成看,模型包含上承载平台、下层底座、两组交叉剪叉臂、中部铰接轴、端部滑动副以及手动驱动杆件。上平台采用近似方形板件,板面预留多个安装孔位,孔位分布兼顾中心固定与边角压紧,可通过螺钉、压块或定位销连接外部工件。平台边缘做了轻量化处理,在保证承载面刚度的同时减少板件自重。下层底座同样为板焊或钣金组合形式,两侧开设长槽,用于容纳剪叉臂端部滚轮或滑块的运动轨迹,槽口方向与升降动作相匹配,能够约束平台只在竖直方向产生位移。

  剪叉臂是承载和运动转换的核心。两组臂杆在中部交叉铰接,形成典型的X形支撑;臂的一端与底座或上平台铰接,另一端则沿导轨槽滑动。驱动杆横向布置在支架内部,转动时通过螺纹或推杆改变剪叉下端支点间距,支点距离缩小则平台升高,支点距离放大则平台下降。该方案的优点是传动比稳定、升降过程缓慢可控,操作人员可以凭手感进行微米到毫米级的高度修正;同时,剪叉机构在收拢状态下高度较低,展开后可获得明显的升降行程,收纳和搬运都比较方便。

  设计思路上,模型重点处理了承载刚度、运动干涉和安装边界三个问题。臂杆采用对称布置,载荷从上平台经铰接点分配到四根臂体,再传递到底座,避免单侧受力造成平台偏摆。各铰接处保留同轴销轴空间,轴孔之间设置合理间隙,既保证转动灵活,又不使平台出现过大横向晃动。上平台与底座的轮廓尺寸接近,升降过程中外缘不会相互碰撞;驱动件位于剪叉内部,操作侧留出扳手或手轮空间,侧面没有突出的复杂结构,便于把支架放入设备机柜、实验台架或便携工具箱中。

  在外形尺寸与安装边界方面,该支架属于小型桌面级升降支撑装置,底座占地约为方形平台投影范围,最低高度适合放置在平整工作台面上,最高位置仍保持较低重心。安装时需要保证底座支撑面平整,若用于精密仪器调平,可在底座下方增加防滑垫或水平仪;上平台固定工件时,螺钉不应穿过平台后与剪叉臂运动区域干涉。载荷应尽量作用在平台中心区域,避免长期偏载导致铰接轴磨损不均。对于需要更高水平精度的场合,可在平台四角增加可调脚杯或锁紧螺钉,升降到位后进行辅助固定。

  从工程应用角度看,这类调平支架并不追求大吨位举升,而是强调小载荷下的稳定支撑、连续高度调节和紧凑结构。它可以作为三维扫描、相机标定、激光对准、小型电子设备拆装、通讯模块测试等工作的辅助工作台,也可以在自动化产线中作为临时过渡支撑位。建模时需要特别关注剪叉臂铰接点的运动关系:上平台铰接点、滑动点和中部转轴之间的距离决定升降行程,臂杆厚度与轴孔直径决定承载能力,底座滑槽长度则限制最低和最高位置。若后续进行详细设计,可在滑动端加入铜套、直线轴承或耐磨垫片,并在驱动螺纹处设置自锁结构,使平台在受振工况下仍能保持设定高度。整体结构简洁、零件数量少,适合按照标准件采购与钣金加工相结合的方式完成样机制作。
