手动钣金折弯机钢板弯曲工装结构

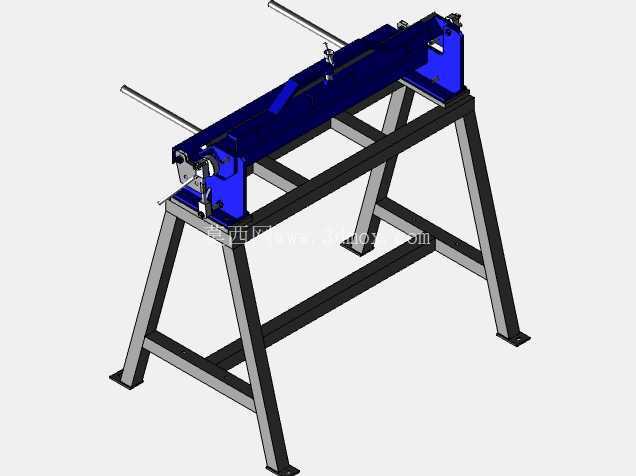

　　该手动钣金折弯机属于小型钣金成形工装，主要面向薄板类工件的直线折弯作业，在通风管道制作、配电箱壳体加工、小型五金钣金件试制、维修车间现场配作以及教学实训场景中使用频率较高。设备整体采用落地支架承载形式，底部为型钢焊接而成的A字形支撑腿结构，支架之间设置横向连接撑杆，既保证整机放置时的支撑跨度，也能抵消折弯操作过程中产生的侧向倾覆力矩，支架底部预留安装孔位，可直接通过膨胀螺栓固定在混凝土地面，也可放置在加厚橡胶垫上作为移动工位使用。

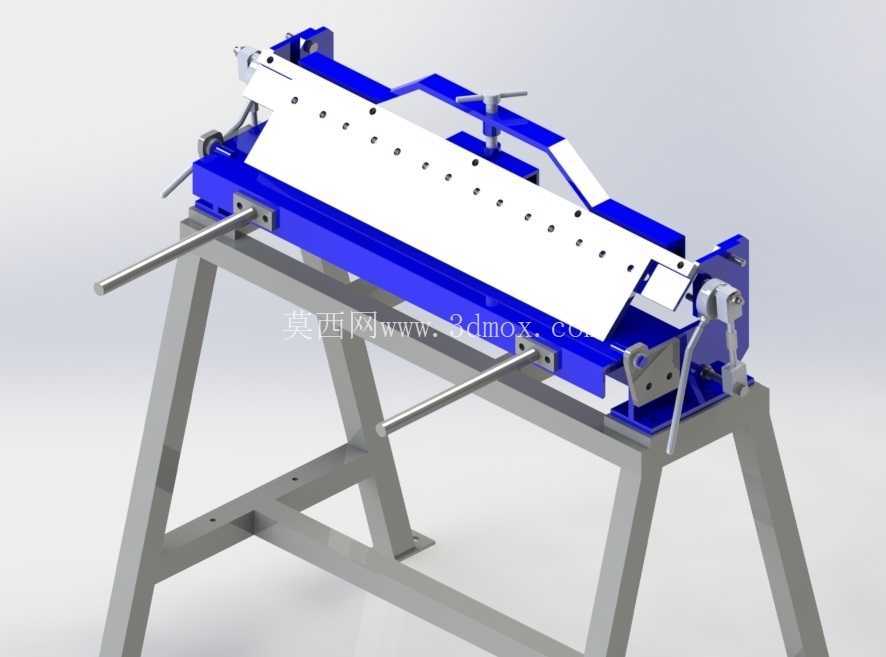

　　从功能布局来看，设备核心工作部分由上压料梁、下折弯梁、工件承托台三部分组成：长条形上压料梁沿整机长度方向布置，梁体上均布多个压紧调节点位，顶部设置手轮调节机构，转动手轮可带动压料梁沿导向方向升降，从而将待加工钢板紧紧压合在固定工作台面上，避免折弯过程中板材出现滑移、起皱或折弯线偏移；前端的折弯梁为主动摆动部件，端部配置手动操作手柄，操作人员扳动手柄即可带动折弯梁绕铰接轴线旋转，将探出压料线的板材沿折弯棱边向上弯折，通过控制摆动行程可直接获得0至90度甚至更大角度的折弯工件，折弯角度可配合角度靠尺快速校核，适配不同折弯件的角度要求。

　　结构设计上，压料梁与折弯梁的工作棱边均经过淬火处理，棱边直线度全程控制在较小公差范围内，折弯后工件的折痕平直，不会出现局部凹陷或折线歪斜问题；梁体主体采用型钢焊接后整体去应力加工，避免长期受力后出现梁体中部挠曲变形，保证全长范围内折弯压力均匀分布。两侧的铰接回转部位采用带衬套的销轴连接，回转间隙小，长期磨损后也可通过更换衬套快速恢复精度，维护难度远低于大型数控折弯设备。设备两侧伸出的长操作杆一方面作为折弯施力的力臂，放大操作人员的输入扭矩，即便加工1.5毫米厚度以内的普通钢板，单人即可轻松完成折弯动作，无需额外配置液压或气动动力源，对车间气源、电源没有强制要求，在无供电的野外施工现场也可正常开展作业。

　　从安装边界与尺寸适配角度分析，该设备工作台面高度按照人工站立操作的 ergonomic 高度设置，操作人员无需弯腰即可完成板材上料、对位、折弯、取件全流程，长时间作业疲劳强度低；整机长度方向对应最大折弯宽度，可满足常规小型钣金件的整边折弯需求，宽度方向支架外伸尺寸小于工作台长度，车间布置时仅需在设备前后预留板材上料、成品取出的操作空间，不需要额外预留大型设备的维护侧向通道。针对不同厚度的板材，可通过调整上压梁的下压行程改变压紧力，加工薄铝板、镀锌板时适当降低压紧力避免板面压伤，加工普通低碳钢板时锁紧压梁即可保证折弯过程无窜动。

　　这类手动折弯设备相比大型数控折弯机，投入成本低、调试速度快，针对多品种小批量的钣金加工任务，不需要编写折弯程序、不需要长时间换模，对位后即可快速完成折弯，尤其适合新品试制阶段的单件加工、售后维修现场的风管修补、小型五金作坊的日常生产；三维结构建模过程中完整还原了支架焊接结构、梁体调节机构、回转铰接部位、操作手柄的装配关系，所有运动部件的行程间隙均按照实际装配公差设置，可直接用于工装结构校核、加工件干涉检查，也可为同类小型钣金工装的改型设计提供参考，比如可在压梁表面加装聚氨酯防护垫适配装饰类钣金件的无压痕加工，也可在折弯梁上加装角度定位块实现常用折弯角度的快速限位，进一步提升重复折弯的作业效率。
