4米乘10米两层住宅建筑结构三维方案

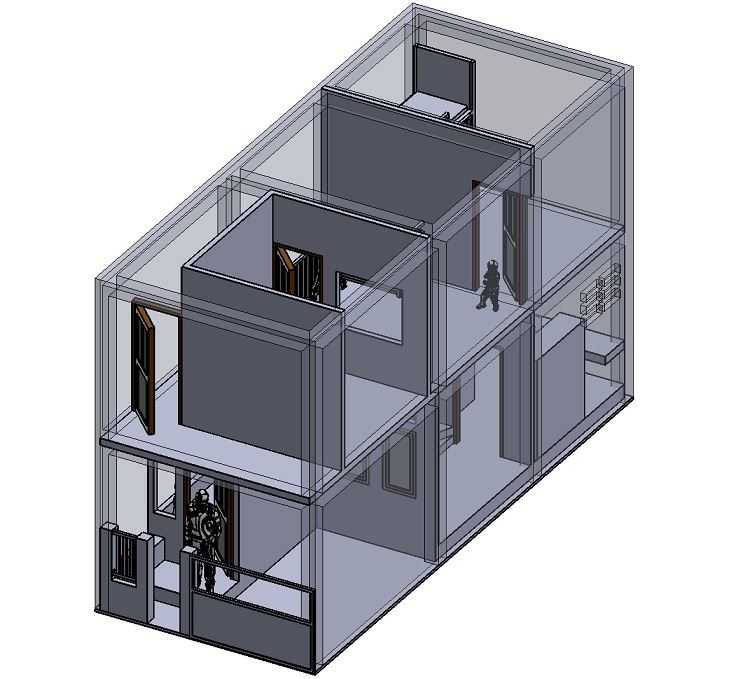

　　这套两层住宅建筑结构方案以4米乘10米的狭长用地为边界展开，适合在面宽受限、进深较长的宅基地、小型自建住宅或紧凑型居住单元中使用。模型采用剖切式表达，外墙、内墙、楼板、门窗洞口和楼梯位置均以三维实体关系呈现，能够直观看到空间分隔、交通流线以及构件之间的搭接关系。对于建筑结构设计、室内方案推敲和施工交底来说，这种表达方式比单纯平面图更容易发现层高、门洞、墙体厚度和房间尺度之间的冲突。

　　从平面组织看，建筑沿10米进深方向布置功能空间，4米面宽决定了横向不宜设置过多并列房间，因此墙体主要沿纵向划分，形成前后递进的使用区域。首层承担入户、公共活动和辅助服务功能，入口附近设置门和围护构件，便于组织进出流线；内部隔墙将起居、通行和附属空间分开，避免狭长平面一眼贯通带来的私密性不足。二层以休息和独立空间为主，通过楼梯与首层连接，楼板在模型中作为明确的水平分界，既承担上下层分隔，也反映梁板布置和房间净空的控制关系。

　　墙体设计是该模型的重点。外墙沿建筑外轮廓连续围合，形成稳定的建筑边界；内墙根据房间功能进行分段布置，在保证空间独立性的同时预留门洞。门的开启方向在模型中有所体现，门扇与门框位置能够帮助判断开启后是否遮挡楼梯、通道或家具摆放区域。窗洞设置在外墙相应位置，用于采光和通风，尤其在窄面宽条件下，前后立面的开窗对室内照度和空气对流影响明显。设计时需要结合房间用途核对窗洞面积，避免卫生间、储藏间等辅助空间占用主要采光面，而主要居住空间却采光不足。

　　楼梯位于上下层交通组织的核心位置，踏步、梯段和平台关系需要在三维状态下反复校核。狭长住宅中楼梯不能只满足平面占位，还要关注起步位置、转向空间、上部净高以及人携带物品上下楼时的通行宽度。模型中人物比例的加入，为空间尺度判断提供了参考：门洞高度、走廊宽度、房间净高和楼梯坡度都可以通过人与建筑构件的相对关系进行直观检查。若后续进入施工图阶段，还应在该方案基础上补充楼梯梁、平台板、栏杆和结构支撑，避免后期因梯段下方净高不足造成返工。

　　在安装边界方面，建筑外包尺寸控制为4米乘10米，设计人员在场地布置时需要在该轮廓外预留施工操作面、排水坡度、散水以及与相邻建筑或用地红线的距离。基础开挖范围不应简单按外墙内边线理解，而应结合墙厚、基础放大脚、地梁宽度和管线敷设空间综合确定。楼板与墙体交接处要考虑构造层厚度，建筑完成面、结构板面和门窗洞口标高之间需要统一。对于自建房项目，这类三维模型可用于提前核对梁柱是否突出房间、门窗是否对位、二层隔墙是否落在首层承重构件上。

　　模型的透明剖切效果有利于展示隐藏在平面图纸中的空间关系。外墙以半透明方式呈现后，内部隔墙、门扇开启、楼梯走向和人物活动范围都能被同时观察，适合在方案沟通时用于说明建筑不是孤立的墙体拼合，而是由结构承重、空间使用、采光通风和垂直交通共同约束形成的系统。比如二层隔墙如果随意布置，可能造成首层梁位不合理；门窗洞口如果只按立面效果开设，可能影响家具靠墙摆放；楼梯如果占用过多面积，又会压缩首层公共区域。

　　从实际用途看，该方案可服务于小型住宅初步设计、农村自建房户型讨论、建筑教学演示以及施工前的空间复核。设计思路强调在极小占地内提高空间利用率，通过两层布局把公共活动和私密休息分层处理，利用纵向进深组织房间，利用外墙开窗改善采光，利用内部隔墙控制噪声和视线。后续深化时，可在现有几何关系上继续加入屋面排水、厨卫管线、圈梁构造柱、保温层和室内家具，使模型从方案展示进一步扩展为专业协同和施工指导的基础。
