离心叶轮成型注塑模具结构设计

　　这套结构围绕离心式叶轮塑件的注塑成型展开，核心要解决的是多叶片复杂曲面在模内的充填、排气与脱模问题。叶轮本身属于薄壁带空间扭曲叶片的零件，叶片沿轮毂周向均匀分布，叶型从中心向外缘逐渐延展，曲面之间形成狭窄流道，熔体进入型腔后流动路径长、转折多，若模具进料与排气布置不合理，很容易在叶尖位置出现缺胶、焦痕或熔接痕。

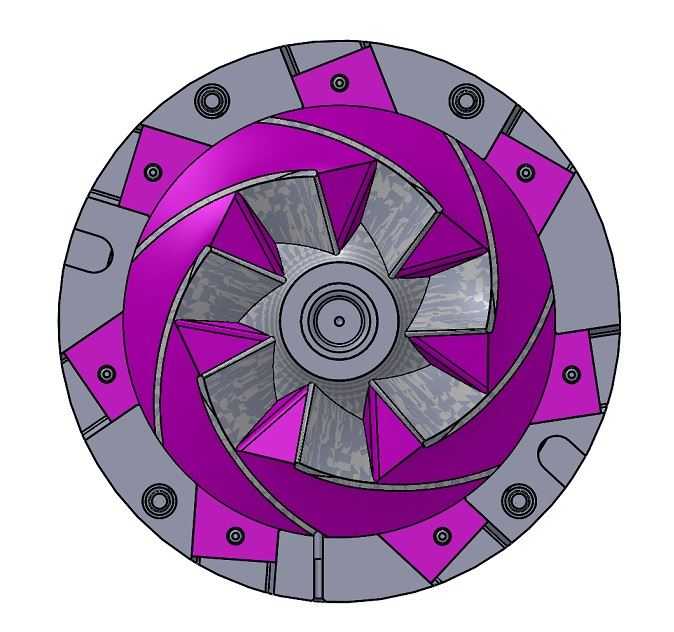

　　从成型面布局看，模具采用与叶轮轮廓对应的圆盘式型腔，紫色区域构成叶片及外缘环形结构的成型部分，灰色区域对应模架、定位镶件与安装配合面。周向分布的多处圆孔并非随意布置，一部分用于模具镶件的紧固，一部分承担合模定位与冷却回路接口的作用。靠近外缘的螺钉孔位需要与注塑机模板、热流道板或顶出板的安装坐标统一校核，避免后期装配时与冷却水管、顶杆发生干涉。

　　叶轮塑件在风机、吸尘设备、小型通风装置、涡轮增压类零部件以及部分流体输送单元中较为常见。它工作时高速旋转，叶片型面直接影响气流方向、压力提升效率和噪声水平，因此模具型腔不能只满足“能成型”，还要保证每一片叶片的曲面一致性。实际设计中通常将叶片区域拆分为独立镶件，一方面便于数控加工与抛光，另一方面在叶片边缘发生磨损或拉伤时，可以单独更换镶件，而不必整体报废模板。镶件拼合线应尽量沿叶片根部或塑件非外观面布置，减少在光滑叶面上留下明显夹线。

　　浇注系统的选择需要结合叶轮产量与精度要求。小批量试产时可采用外侧点浇口或扇形浇口，结构简单、改模成本低；大批量生产则更适合热流道多点进胶，使熔体从轮毂附近向叶尖均衡充填，降低长流程带来的压力损失。由于叶片之间封闭区域较多，分型面上要在熔体最后充填的叶尖外缘开设排气槽，槽深通常控制在塑料溢边值以内，必要时在镶件贴合面增加排气镶件，引导型腔内气体顺利排出。

　　冷却布局直接影响成型周期和塑件变形。叶轮圆盘面积大、叶片薄厚不均，轮毂中心材料堆积较多，若冷却不均，塑件开模后会出现翘曲，叶片角度发生偏移，最终导致动平衡不合格。模型中模板外缘的环形区域可布置随形冷却水道，围绕型腔周向循环；中心轮毂处则可通过隔水板或喷流冷却加强换热。冷却水道与型腔表面的距离应保持均匀，过近会造成模板强度不足和成型面温度波动，过远则冷却效率下降。

　　脱模机构要适应叶片的倒扣与曲面方向。离心叶轮叶片多为空间扭面，单纯沿开模方向顶出时，叶片可能对型腔形成包紧，强行顶出会造成发白、变形甚至断裂。针对这类结构，工程上常采用多滑块抽芯、瓣合式型腔或沿叶片曲面方向的斜向抽芯机构。滑块的运动角度、行程和锁紧方式必须与叶片最大倒扣量匹配；合模时还需要斜导柱、锁紧块提供足够锁模力，防止注射压力下滑块退让形成飞边。图中外周分布的定位孔和紧固点，正是这类周向镶块、滑块压板在模板上的安装边界。

　　安装边界方面，圆盘形模具外径需与注塑机拉杆间距、模板尺寸匹配，模具厚度要满足注塑机最小、最大模厚要求。中心区域对应叶轮轮毂，需预留顶出孔、定位环和浇口通道；外缘螺栓孔既要满足模板锁紧，也要兼顾吊装、翻转和维修操作空间。设计三维装配时，应逐一检查开模行程、滑块抽出距离、顶出行程以及塑件取出空间，不能只看静态装配是否干涉。

　　从建模角度看，叶片曲面应优先依据流体造型或产品样件建立连续曲面，再通过布尔运算形成型腔与型芯；分型面要沿塑件最大轮廓延伸，并具备足够封胶宽度。所有镶件、螺钉、销钉、滑块和冷却水道都应在总装中进行动态干涉检查，尤其关注斜抽芯运动过程中是否与顶杆、水路和相邻叶片镶块发生碰撞。完成结构设计后，还需结合塑件材料收缩率补偿型腔尺寸，对叶片高度、轮毂同轴度和外缘圆跳动提出加工与装配要求，这样才能保证成型后的叶轮满足高速旋转时的动平衡和气动性能需求。
