离心式涡轮叶轮精密结构造型

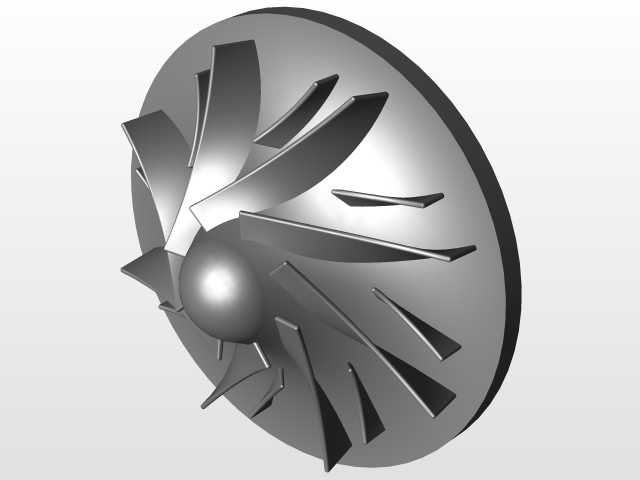

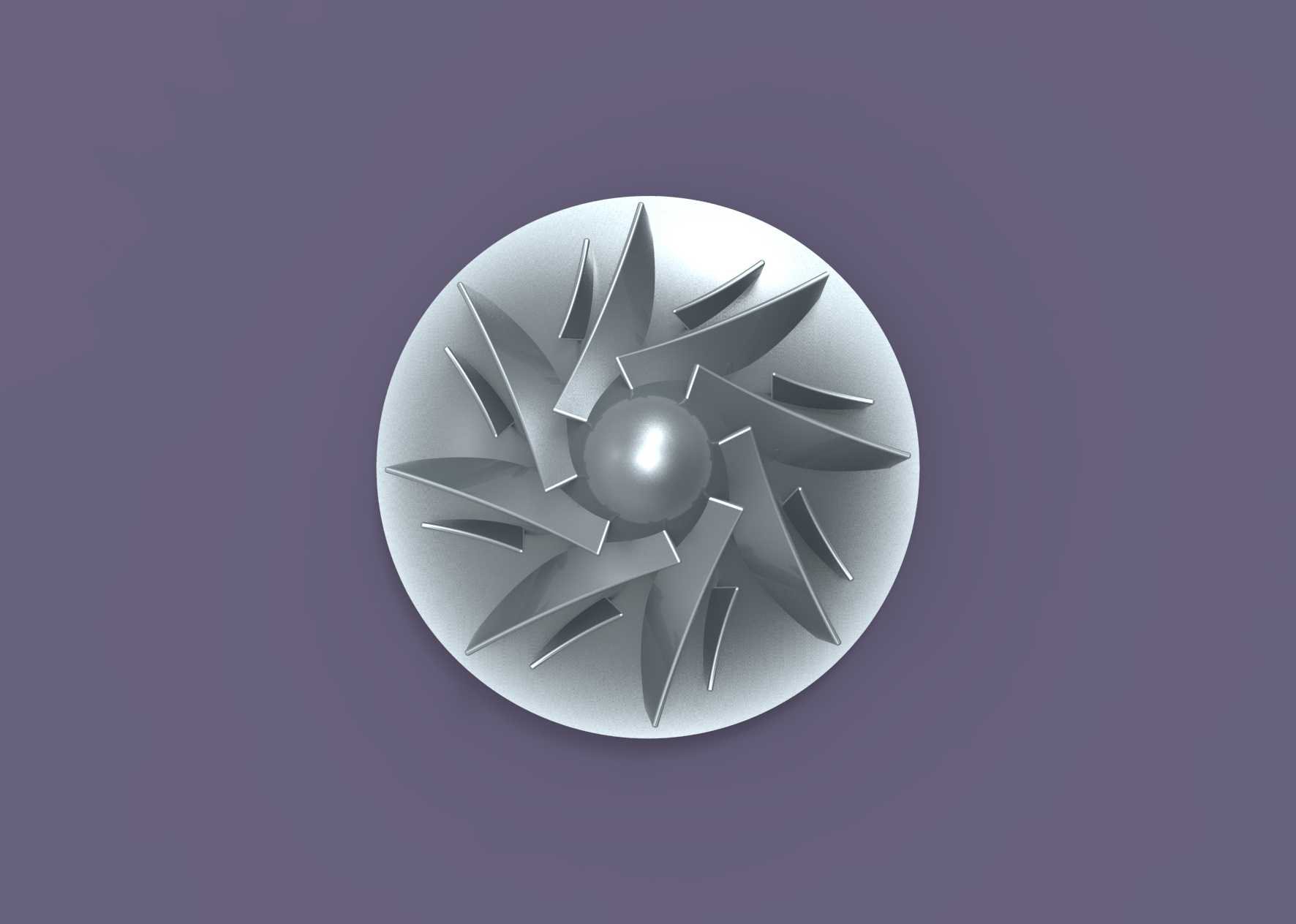

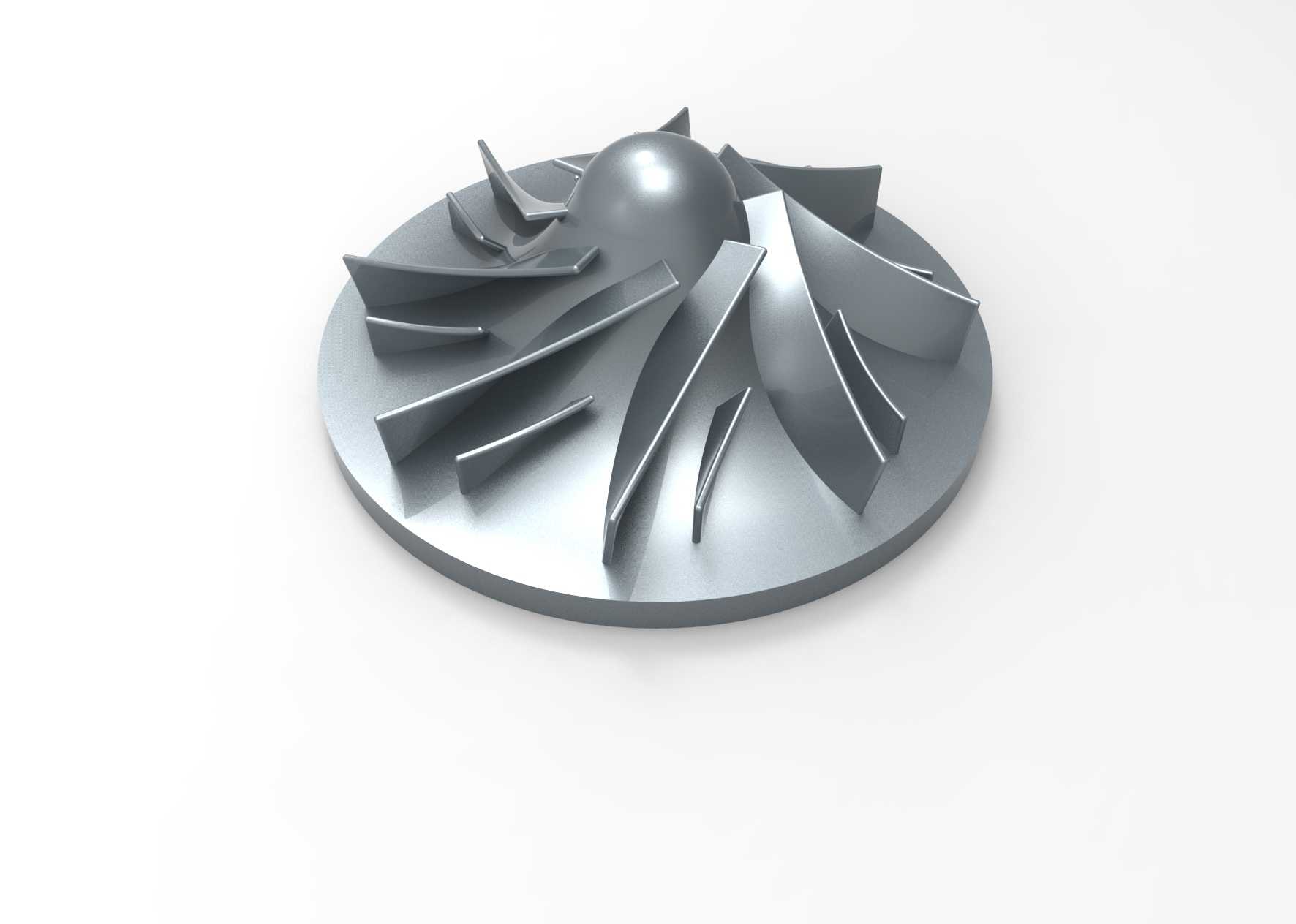

　　该模型呈现的是离心式涡轮内部的核心叶轮转子，整体由底部圆形安装基座、中心半球形导流凸台以及沿周向均匀分布的多组空间扭曲叶片构成，属于径流式流体做功部件的典型结构。在实际工业场景中，这类叶轮广泛应用在小型涡轮增压器、微型燃气轮机、离心空压机、高速风机以及部分流体能量回收装置当中，工作时随主轴高速旋转，通过叶片流道对进入叶轮中心区域的工质施加离心作用力，将机械能转化为工质的压力能与动能，完成流体增压或者能量转换的核心过程。

　　从结构设计逻辑来看，叶轮底部的圆盘基座承担两个核心作用：一方面为所有扭曲叶片提供刚性支撑，将叶片工作时承受的气动力、离心载荷均匀传递到主轴连接位置；另一方面作为流道的侧壁边界，约束工质沿叶片之间的流道从中心向轮缘方向流动，避免流体从叶片侧方泄漏。中心位置的半球形凸台是进气侧的导流结构，当轴向进入叶轮的气流接触到该凸台时，光滑的球面可以平缓引导气流转向径向，避免气流在叶轮中心区域发生突然折转产生大面积流动分离，降低入口处的冲击损失。

　　周向布置的叶片采用大扭转角的空间曲面造型，叶片从靠近中心轮毂的位置开始，沿径向向外延伸的过程中持续改变倾斜角度与弯曲弧度：叶片入口段的角度匹配来流方向，保证工质可以平顺进入叶轮流道；中段型线逐步偏转，持续对流体施加做功作用力；出口段的角度则匹配后续蜗壳或者扩压器的入口流向，让流出叶轮的高速流体可以顺畅进入下一级通流部件。相邻叶片之间形成的流道从中心向轮缘方向逐渐拓宽，既适配流体在离心力作用下向外流动时的通流面积变化规律，也能控制流道内的流速梯度，减少局部涡流损失。叶片与圆盘基座、中心导流凸台的交接位置均做了圆滑过渡处理，没有尖锐的直角交接，一方面可以降低应力集中系数，避免叶轮在数万转每分钟的高转速工况下，在交接根部出现疲劳裂纹；另一方面也能消除流道内的死角，减少流体在边角位置产生的附面层堆积。

　　在安装边界层面，该叶轮的底部圆盘下端面为装配定位基准面，工作时该端面与主轴轴肩贴合，圆盘中心预留的同轴安装孔与主轴轴段形成间隙配合，通过键连接或者端面锁紧结构传递扭矩，保证叶轮与主轴的同轴度，控制高速旋转时的动不平衡量。叶轮的轴向总高度由底部圆盘厚度、中心凸台高度以及叶片顶端的轴向高度共同决定，径向最大轮廓尺寸为圆盘的外圆直径，在装入涡轮壳体或者增压腔体时，叶轮轮缘与壳体密封环之间需要保留均匀的微小径向间隙，既要避免高速旋转时叶轮与壳体发生刮蹭，也要尽可能减小轮缘位置的流体泄漏量，提升整机容积效率。

　　建模过程中需要重点保证叶片型面的光顺连续性，每一片叶片的曲面都要满足G2连续要求，不能出现局部褶皱、曲率突变的问题，否则不仅会改变流道的气动形状，导致实际运行时效率下降、噪声升高，也会在曲面加工环节出现刀具路径抖动，影响五轴铣削或者铸造模具的成型质量。所有叶片沿圆周方向的阵列角度误差需要控制在极小范围内，保证每一条流道的通流截面一致，避免叶轮旋转时因为各叶片受力不均产生周期性振动。这类结构既可以通过精密铸造一体成型，也可以采用五轴数控机床对整块金属坯料进行铣削加工，适配不同转速、不同工质温度的使用工况。
