带键槽直齿圆柱传动齿轮结构

　　直齿圆柱齿轮是平行轴传动系统中最基础、使用频率最高的动力传递零件，这一模型完整呈现了轮齿、轮毂、中心通孔与键槽的典型结构，可直接用于减速机构、小型设备动力链、工装夹具传动单元的结构校核与装配验证。从实际设备布局来看，这类齿轮常见于两轴轴线严格平行的场合：输入端电机或手轮带动主动轴旋转，轴与齿轮内孔通过平键形成周向固定，扭矩经键侧面传递到轮毂，再由轮齿逐齿啮合驱动从动轮，最终把转速和扭矩按齿数比传递到执行端。与斜齿轮相比，直齿在啮合时齿向接触线沿轴向同时进入、同时退出，轴向力几乎为零，支撑轴承只需承担径向载荷，因此在轻载、中低速、需要简化轴承配置的通讯设备调谐机构、小型输送装置、手动调节机构里应用十分普遍。

　　模型的轮齿部分采用标准渐开线齿形，齿顶圆、分度圆、齿根圆之间的径向关系清晰，齿厚与齿槽宽在分度圆附近对称分布。渐开线齿形的优势在于啮合过程中传动比恒定，齿面接触点沿啮合线平稳移动，当中心距因加工或装配出现微小偏差时，仍能保持准确的瞬时传动比，这对降低振动、噪声和动载荷十分关键。轮齿端部保留了自然齿顶倒角过渡，避免锐边在热处理和装配时产生应力集中；齿根处设置过渡圆角，使弯曲疲劳裂纹不易在齿根圆角最大应力区萌生。实际测绘或建模时，需要重点控制齿顶高、齿根高、齿距累积偏差和齿向误差，这些参数直接决定侧隙大小与啮合接触斑点位置。

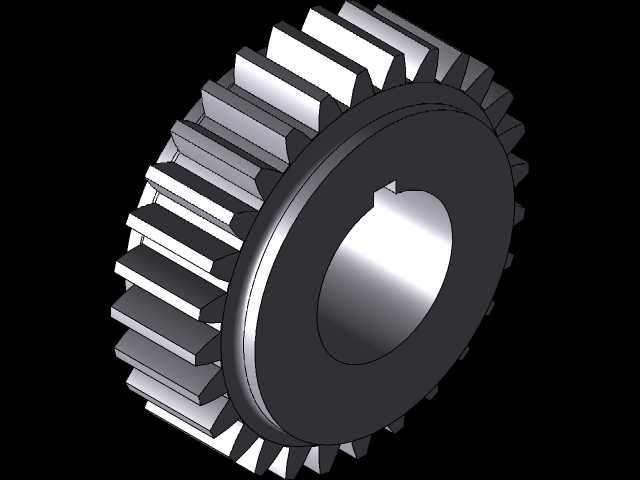

　　轮毂结构围绕安装可靠性展开。中心通孔用于穿过传动轴，孔壁加工出平键键槽，键槽两侧面为工作面，装配后平键嵌入轴键槽与轮毂键槽之间，依靠侧面挤压传递扭矩。键槽位置相对某一齿槽或齿厚中线有方位要求，在多齿轮联动、需要保证相位关系的机构中，这一角向定位会影响齿间啮合时序；若用于普通动力传动，则主要保证键槽对称度和孔轴配合公差。轮毂外径明显大于齿根圆，形成足够的径向壁厚，使键槽底部到齿根圆之间保留安全材料厚度，防止扭矩作用下轮毂沿键槽开裂。齿轮一侧带有凸出轮毂段，便于在轴上确定轴向位置，并与轴肩、套筒或挡圈配合限制窜动；另一侧轮辐较薄，可减轻整体重量和转动惯量，启停频繁的场合能明显降低动态冲击。

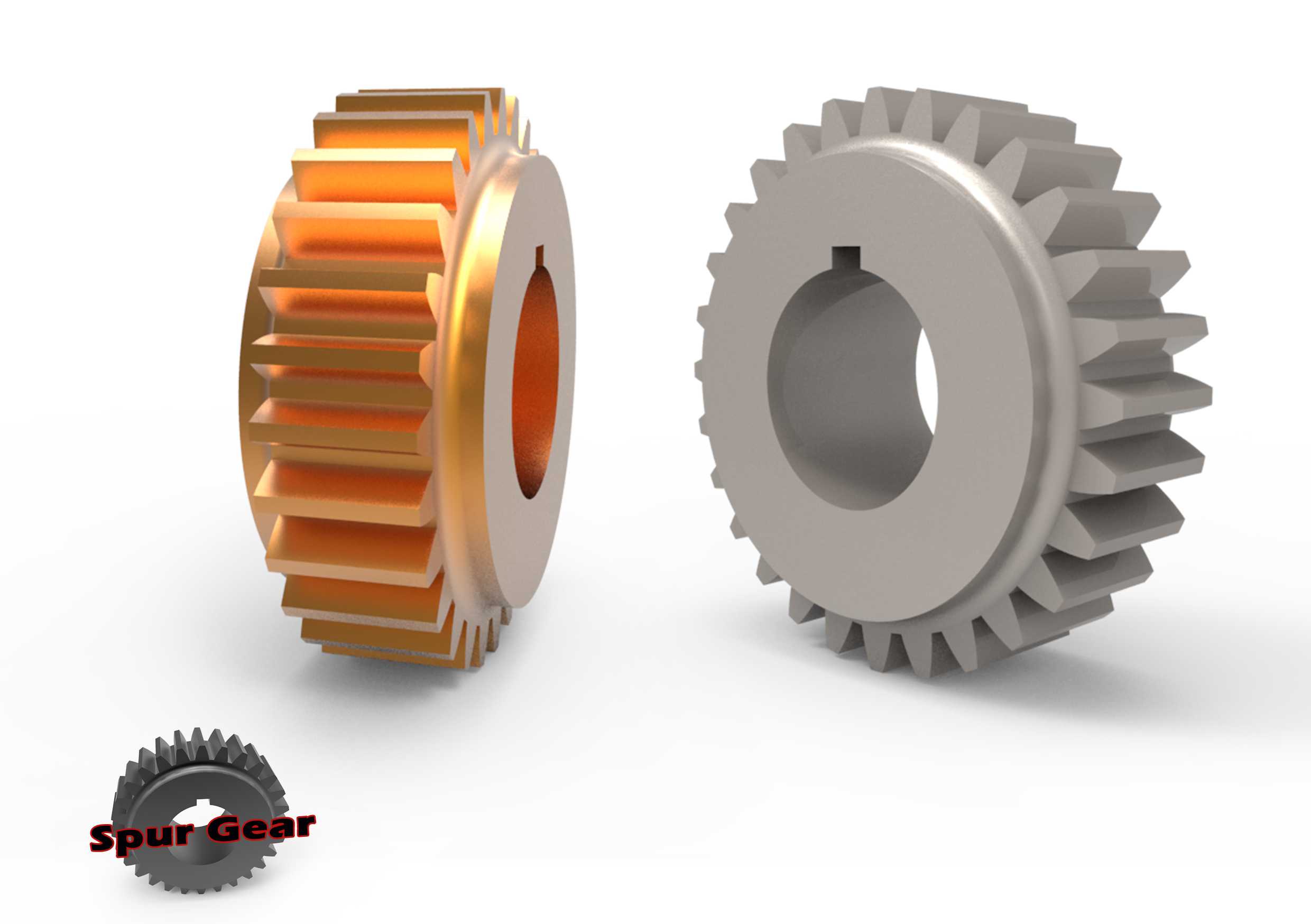

　　安装边界方面，设计时需先确定模数、齿数和压力角，由此得到分度圆直径与外径包络，再核对相邻齿轮、箱体壁板、轴承端盖之间的径向间隙。齿顶圆与箱体内壁应保留足够安全距离，避免运行中因轴挠曲或热膨胀发生擦碰；齿轮端面与相邻定位零件之间留出少量轴向间隙，防止夹紧后轮齿受附加弯矩。中心孔与轴的配合常选过渡配合或小间隙配合，既要保证键传动同轴度，又要便于压装或拆卸。齿宽选择需要兼顾承载能力与轴向尺寸：齿宽越大，接触强度和弯曲强度越高，但对轴系平行度、齿向误差更敏感，偏载风险随之增加；齿宽过小则结构紧凑但承载裕度下降。模型中两种材质外观分别对应不同工艺想象，铜色件可用于装饰性或耐腐蚀、低速轻载场景，钢色件则代表常规碳钢或合金钢切削加工后进行调质、齿面淬火或渗碳处理的状态，齿面硬度提高后耐磨性和点蚀承载能力显著增强。

　　从建模逻辑看，先以齿廓渐开线方程建立单个齿形，通过圆周阵列形成完整轮齿，再与轮毂本体合并；内孔和键槽通过切除特征生成，键槽宽度、深度及端部圆角需与所选平键标准一致。装配验证时，应将两啮合齿轮按理论中心距放置，检查干涉情况、齿侧间隙和重合度；重合度大于1才能保证连续传动，齿数较少时还要评估根切风险。润滑与维护层面，直齿轮多采用油浴或脂润滑，齿面啮合区需保证润滑剂进入，箱体上应预留观察和换油空间。对于三维结构设计人员，该模型不仅是单个零件外形，更体现了扭矩从轴到键、从轮毂到轮缘、从齿面到配对齿轮的完整传力路径，选型时围绕转速、扭矩、中心距、轴径、键槽规格和安装空间逐项校核，即可使齿轮在寿命周期内稳定工作。
