桌面小型手动快速夹紧工装夹具

　　这套手动夹紧工装主要面向小型工位上的轻载夹持需求，常见于桌面装配台、小件检验工位、钳工修配台以及实验室样件固定场景。它的核心作用是把尺寸不大、批量零散的工件快速压牢，避免钻孔、打磨、粘接、装配或检测过程中工件移位。相比大型机用虎钳，该结构更强调操作顺手、占用台面小和开合行程直观，适合放在工作台面上独立使用。

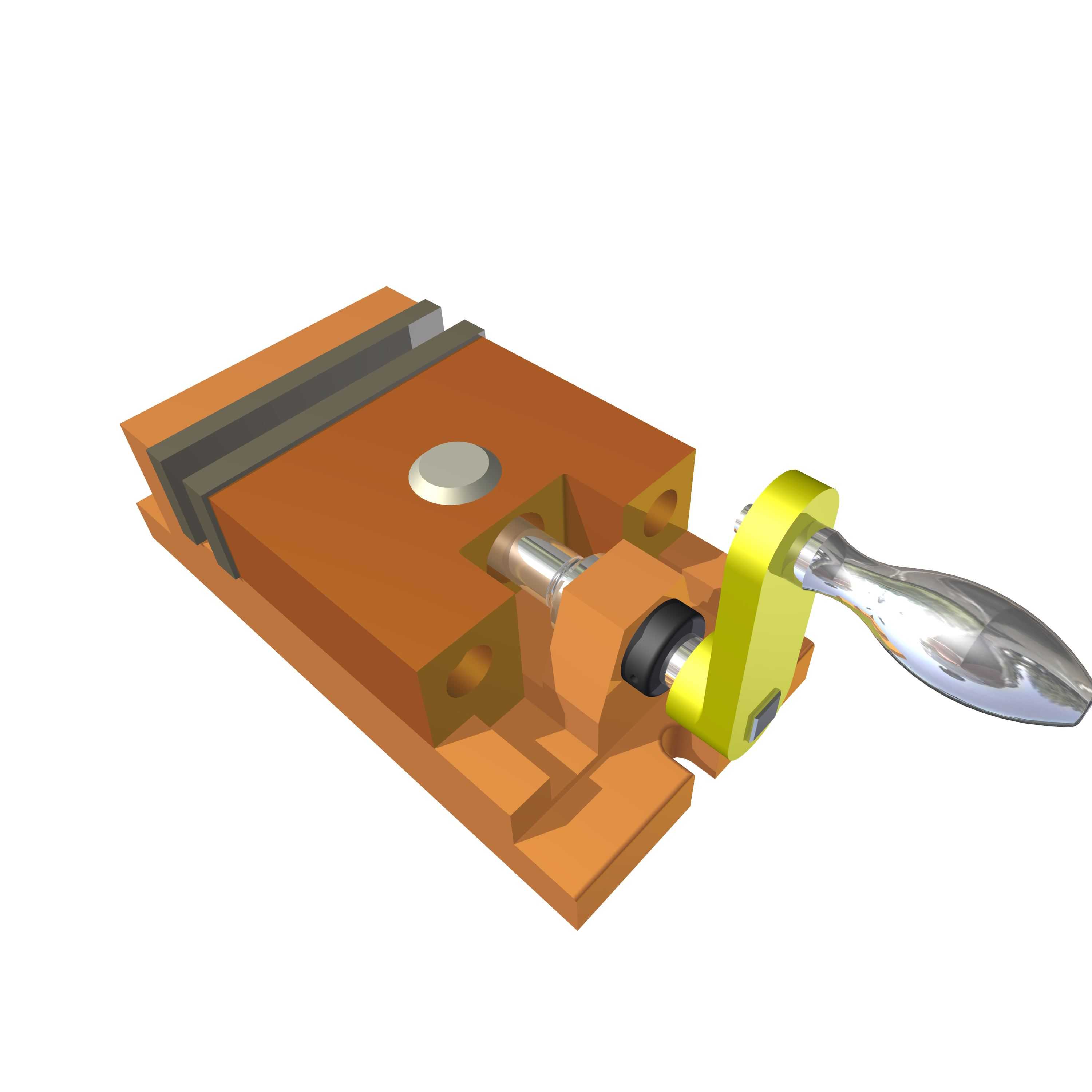

　　从结构组成看，工装主体由承载底座、固定挡块、活动压块、螺杆传动件、操作手柄以及导向限位部分构成。底座采用平板式承载思路，上方设置与工件接触的定位面，底部可通过台面预留孔位或压板方式固定。固定侧与活动侧共同形成夹持区间，工件放入后，转动手柄即可推动活动压块沿导向方向进给，直至贴紧工件侧面。手柄端部采用较大力臂设计，操作者不需要借助额外工具，就能获得足够的轴向夹紧力。

　　传动部分采用螺旋进给逻辑，螺杆旋转时将扭矩转化为压块直线运动。该方式的优点是进给稳定、自锁性较好，夹紧后不易因轻微振动而松脱；同时螺纹副具有一定增扭作用，手动输入较小力矩即可在夹持面形成可靠压力。压块与螺杆之间设置回转衔接结构，使压块在推进过程中主要承受轴向载荷，减少随螺杆转动而擦伤工件表面的风险。导向部位则约束活动压块的运动轨迹，避免夹持时出现偏摆、翘起或受力中心线偏移。

　　设计这类夹具时，首先要明确被夹持工件的典型轮廓和作业节拍。若工件多为规则块状，可采用平直面接触，以增大接触面积、降低局部压痕；若工件外形变化较大，则可在压块和固定挡块上更换软质钳口或仿形垫块。底座高度不宜过大，否则会抬高工件重心，影响小件操作时的稳定性；但也不能过薄，需保证在螺杆轴向力作用下底座不产生明显弯曲。固定挡块与底座之间应形成足够刚性的连接，夹持反力最终要通过挡块、底座和台面固定点传递出去。

　　外形边界方面，该工装整体呈长条台式布局，长度方向服务于夹持行程和手柄操作空间，宽度方向则覆盖底座支撑与压块导向区域。安装时不仅要关注底座 footprint，还要预留手柄回转空间，尤其在手柄处于完全松开位置时，不能与周边工具架、挡板或相邻工位发生干涉。工件放入和取出方向应保持开放，上方不宜设置复杂遮挡结构，以便操作者快速上下料。若用于精密检测，底座定位面需要提高平面度要求，并在装配后保证固定钳口与活动压块运动方向的平行关系。

　　实际使用中，夹紧力并非越大越好。针对薄壁件、塑料件或软金属件，过大的螺旋力可能造成变形、压痕甚至局部失稳；因此结构上可通过控制手柄长度、增设缓冲钳口或限定操作力矩来平衡可靠性与保护性。对于需要频繁重复装夹的工位，可在活动侧增加行程限位，使每次开口量接近工件尺寸，减少空行程转动。对于需要防错的装配场景，还可在底座上增加定位销、挡边或仿形槽，让工件只能以正确姿态放入。

　　建模时应重点还原螺纹传动、压块导向和手柄回转关系。底座上的安装孔、沉台、加强区域以及各零件之间的间隙都需要表达清楚，因为这些细节直接影响后续工程图出图和加工装配。活动件在极限开合位置下的包络空间要单独检查，防止手柄、压块和底座之间出现运动干涉。承载接触面可按实际功能区分颜色或材质：底座与钳口强调耐磨和刚性，手柄强调握持识别，螺杆与铰接部位体现传动关系。

　　这类夹具虽然结构不复杂，但对工位效率影响直接。它把原本需要手扶、压板压紧或反复调整的小件固定动作，简化为放入工件、扳动手柄、完成作业、快速松开几个步骤。对于多品种、小批量的桌面加工和装配任务，这种紧凑、直观、可改造性强的手动夹紧装置具有很强的实用价值。
