带钻架定位的V型块工装夹具

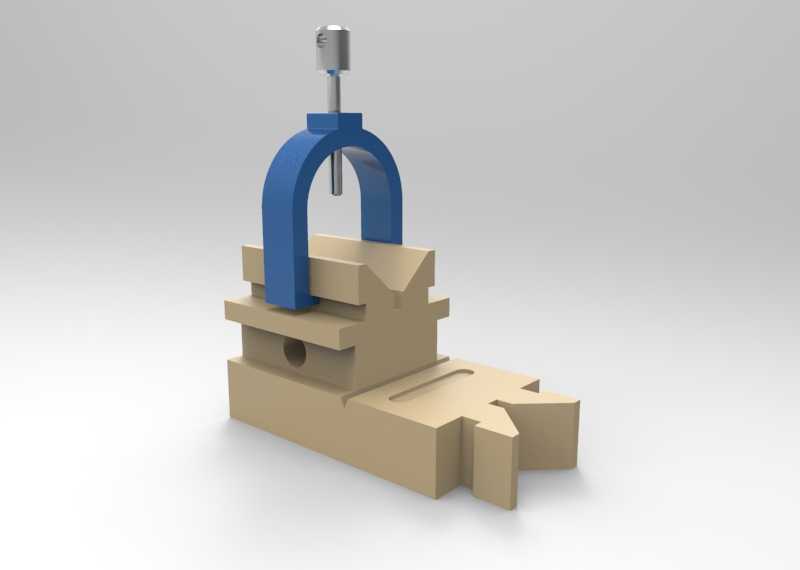

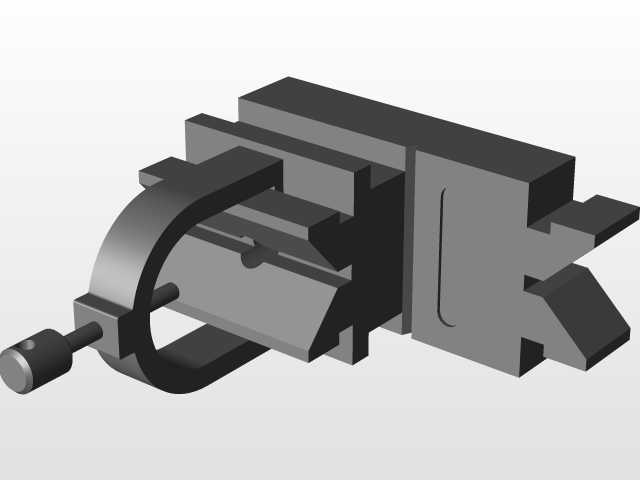

　　这套工装的核心定位元件是标准V型块，搭配上方的弓形钻模导向支架，主要用于轴类、圆柱类工件在钻孔工序中的装夹定位，在普通钳工台钻、小型立钻的工序加工里使用频率很高。从结构布局来看，整套工装分为三层叠装的基座主体、上方的V型定位工位、后侧跨装的弓形钻模架以及钻套导向组件，所有部件都落在一体化的阶梯式底座上，底座前端延伸出带V型开口的托料位，长轴工件装夹时可以从前端开口伸出，避免工件和底座发生干涉。底座的分层阶梯结构一方面可以垫高V型定位面的高度，匹配台钻主轴的下行行程范围，另一方面在中层基座侧面预留了横向通孔，可穿入锁紧螺杆或者定位销，把整套工装直接固定在机床工作台上，也可以配合平口钳的钳口夹持，不需要额外制作复杂的连接底板。

　　V型定位槽开设在上层定位块的顶面，两个对称的斜面夹角采用工装常用的90度结构，这种角度的V型面对不同直径的圆柱工件都有很好的对中性，工件放在槽内后，轴线会自动对准V型角的中心对称面，不需要反复找正，相比平口钳直接夹圆柱件，不会出现工件转动、轴线偏移的问题。跨装在V型块上方的蓝色弓形支架是钻模的导向部分，支架的两个支脚分别卡在V型块两侧的定位台阶上，装配位置完全固定，支架顶部的横梁中心加工有安装孔，用来固定可换钻套，钻头穿过钻套再向下进给，钻套和钻头之间的间隙控制在极小的配合公差内，加工时钻头不会跑偏，能保证在圆柱工件表面钻出的孔位轴线正好垂直于工件的轴心线，孔的位置度也能稳定满足工序要求。在实际车间使用场景里，

　　这类工装最常见的工况是给销轴、小轴套、圆柱手柄类零件钻径向横孔，比如装定位销的孔、穿开口销的孔，或者钻固定螺丝的顶丝孔，如果没有这套带导向的V型钻模，操作工需要先在工件表面划线打样冲眼，再手扶工件对准钻头，不仅找正耗时久，钻孔时钻头还容易在圆柱表面打滑，轻则孔位偏斜，重则钻头崩断。这套工装把定位和导向功能整合在一起，工件只需要放在V型槽内，轴向推到指定位置抵到定位面，就可以直接开钻，批量加工时一致性远高于手动找正的作业方式。从安装边界来看，整套工装的底座轮廓为阶梯长方体，底部的安装面做了全平面加工，放置在工作台面上不会晃动，底座前端的分叉开口宽度大于常见小直径轴件的外径，长度方向预留的伸出空间可以支撑最长百余毫米的轴端，

　　不会让工件悬空颤振；弓形支架的内空高度高于V型槽的定位面，工件装拆时可以直接从V型槽上方取放，不需要拆卸钻模架，操作动线很短。V型块的定位斜面做了倒角处理，工件落槽时不会被锐边卡滞，中层基座侧面的通孔既可以穿锁紧件固定工装，也可以作为排屑口，钻孔产生的切屑不会堆积在基座夹层里。钻套和支架顶部的安装孔采用小间隙配合，磨损后可以快速更换同规格钻套，不需要整体报废钻模架，维护成本很低。整套结构没有复杂的传动部件，所有受力部件都是刚性实体结构，钻孔时的进给力完全由V型块和底座承担，弓形支架只承受钻头的侧向分力，刚性足够应对常规碳钢、有色金属小零件的钻孔加工，在钳工试制、小批量机加工序里，这类组合工装能大幅减少辅助找正时间，降低对操作工划线技能的依赖，同时稳定保证孔位和工件轴线的垂直度、对称度要求，是轴类零件径向孔加工非常实用的典型夹具结构。
