厨房料理机手动锁紧定位夹具结构

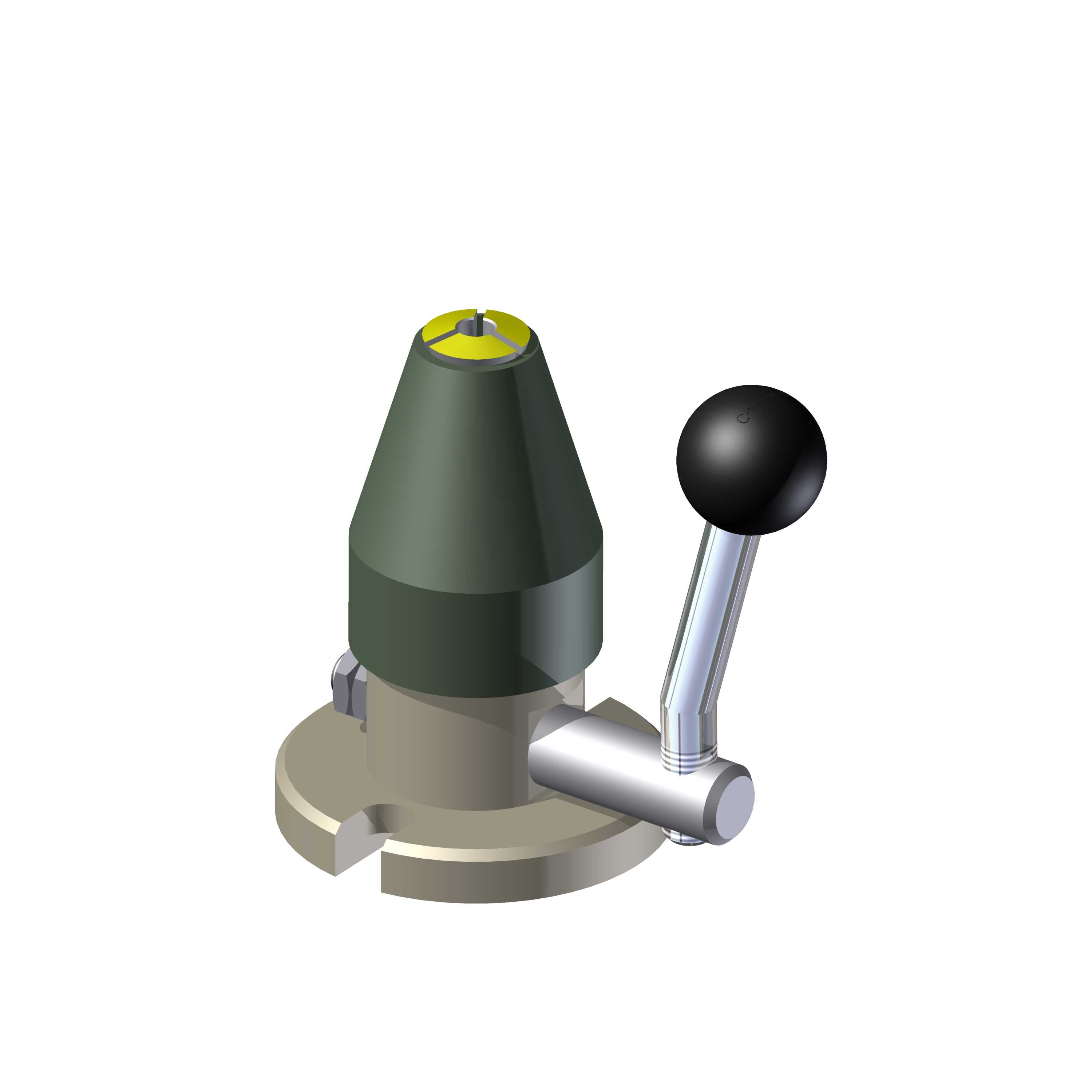

　　这套手动锁紧夹具的三维结构，面向小型厨房料理设备的工位固定需求开发，核心作用是在搅拌、磨粉、沙拉食材处理等作业过程中，把料理杯或者加工底座牢牢压合在主机工位上，避免设备高速运转时出现杯体移位、松脱、振动偏移的问题。日常在商用后厨、小型食品加工门店里，这类快锁结构的使用频率非常高：操作人员把装好食材的料理杯放到主机定位面之后，不需要反复拧螺纹、对齐多个卡扣，只需要扳动侧面的操作手柄，就能一步完成压紧锁定，加工结束后反向扳动手柄即可快速解锁取件，单步操作耗时不到两秒，比传统螺纹旋紧结构的装件效率高出很多。

　　从结构布局来看，整套机构分为底部安装法兰、中部锥形锁紧主体、侧置杠杆压杆三个核心部分。底部圆盘法兰做了下沉式定位缺口，安装时可以直接卡在主机台面的定位凸台上，法兰盘上预留的固定位能够适配常规紧固件锁附，安装基准面和主机工作台面完全贴合，锁紧受力时不会出现本体翘动。中部的锥形主体是锁紧执行的核心段，锥面做了大角度过渡，顶端预留了和料理杯底部定位槽匹配的嵌合卡口，当压杆带动内部锁紧芯轴动作时，锥面会同步涨开或者下压，和杯体底部的配合面形成过盈压紧，锥面的导向特性还能自动修正杯体放置时的小角度偏差，哪怕操作人员放杯时存在几毫米的位置偏差，下压过程中锥面也能把杯体引导到正确的锁紧位置。

　　侧置的操作手柄采用了杠杆增力设计，金属杆身末端搭配球形防滑握头，操作人员手掌施力时球面可以自适应贴合掌心，扳动过程中不会出现硌手、打滑的问题。杠杆的力臂比例经过匹配，普通人用单只手施加十几牛的握力，经过杠杆放大之后，锁紧端就能输出足够大的压紧力，完全可以抵消料理机高速切碎、研磨时产生的交变振动载荷，哪怕处理硬质咖啡豆、冷冻食材这类大负载工况，锁紧位置也不会出现松退。手柄和主体连接的转轴位置做了限位结构，手柄扳到锁紧死点位置时会自动卡位，不会因为设备运行振动出现手柄回弹、锁紧失效的问题，解锁时只需要稍微施加反向力就能越过死点，操作手感清晰，工位状态一眼就能判断。

　　设计过程中首先要划定安装边界：底部法兰的外径要和料理主机的台面安装位完全匹配，法兰下方的避让槽要躲开主机内部的电机输出轴、传动耦合件，不能出现运动干涉；锥形锁紧主体的总高度要和料理杯底部的凹槽深度匹配，保证压紧之后杯体的传动耦合头和主机输出轴完全啮合，不会出现高度方向的间隙导致传动打齿。侧置手柄的旋转活动范围要提前做运动包络校核，手柄扳动全程不能和主机外壳、旁边的控制按键、操作人员的手部操作空间发生碰撞，手柄抬起的最高位置要低于台面上方的杯体把手高度，避免取放杯体时出现磕碰。

　　结构的受力路径也做了针对性优化：操作人员施加在手柄上的力，通过杠杆转轴传递到内部的锁紧芯轴，芯轴的轴向拉力直接作用在锥形锁紧段，所有反作用力最终都通过底部法兰传递到主机台面上，整个受力路径没有薄弱的悬臂段，长期反复扳动使用也不会出现结构变形。和常见的卡扣式锁紧结构相比，这种锥面杠杆锁紧的接触面积更大，锁紧力分布更均匀，不会出现单点卡扣受力断裂、塑料卡扣磨损松旷的问题，金属主体结构的耐磨性能更好，哪怕每天完成上百次装夹操作，锁紧精度也能长期保持。在食品加工场景下，这套机构的外露结构没有复杂的缝隙、死角，日常清洁时可以直接擦拭表面，食材残渣、液体不会堆积在机构缝隙里，符合厨房设备的清洁使用要求。建模过程中所有配合面都预留了合理的装配间隙，活动转轴位置的公差带按照常用机械加工精度选取，加工时不需要特殊工艺就能完成装配，整体结构紧凑，占用主机台面的空间很小，不会额外增加料理设备的整体外形尺寸。
