小型塑料内置涡轮叶轮结构设计

　　该结构属于小型流体设备中的内置涡轮叶轮，整体采用一体化塑料件形态，适合布置在手持式、家用或小型工业流体装置内部，作为气流或液流能量转换的核心旋转部件。从实际使用场景看，这类叶轮常见于清洁设备、小型抽吸装置、冷却风道、搅拌泵送组件以及需要紧凑动力传递的通讯或电子配套工具中。它不承担大型泵阀的重载任务，而是在有限空间内完成导流、增压、抽吸或推动介质流动，因此设计重点不在极限强度，而在叶片曲面、安装同轴度、转动平衡和成型可行性之间取得平衡。

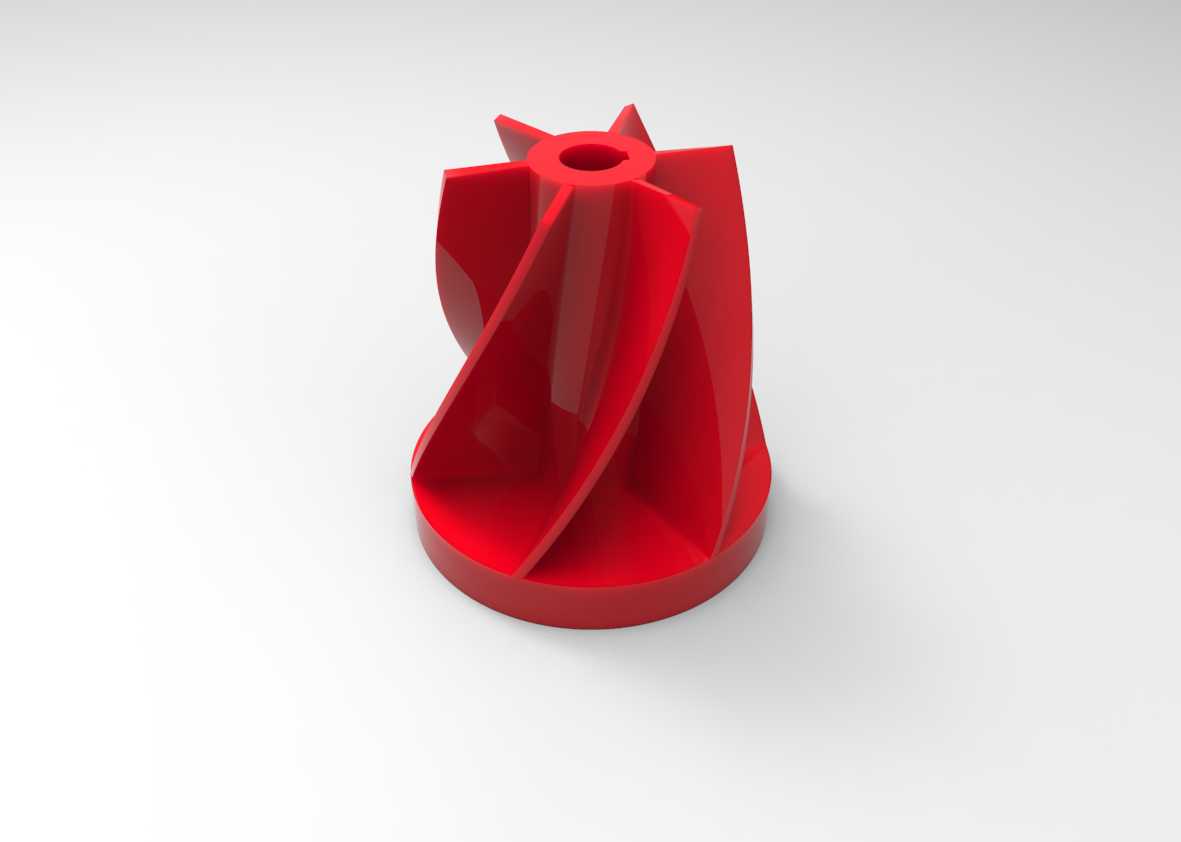

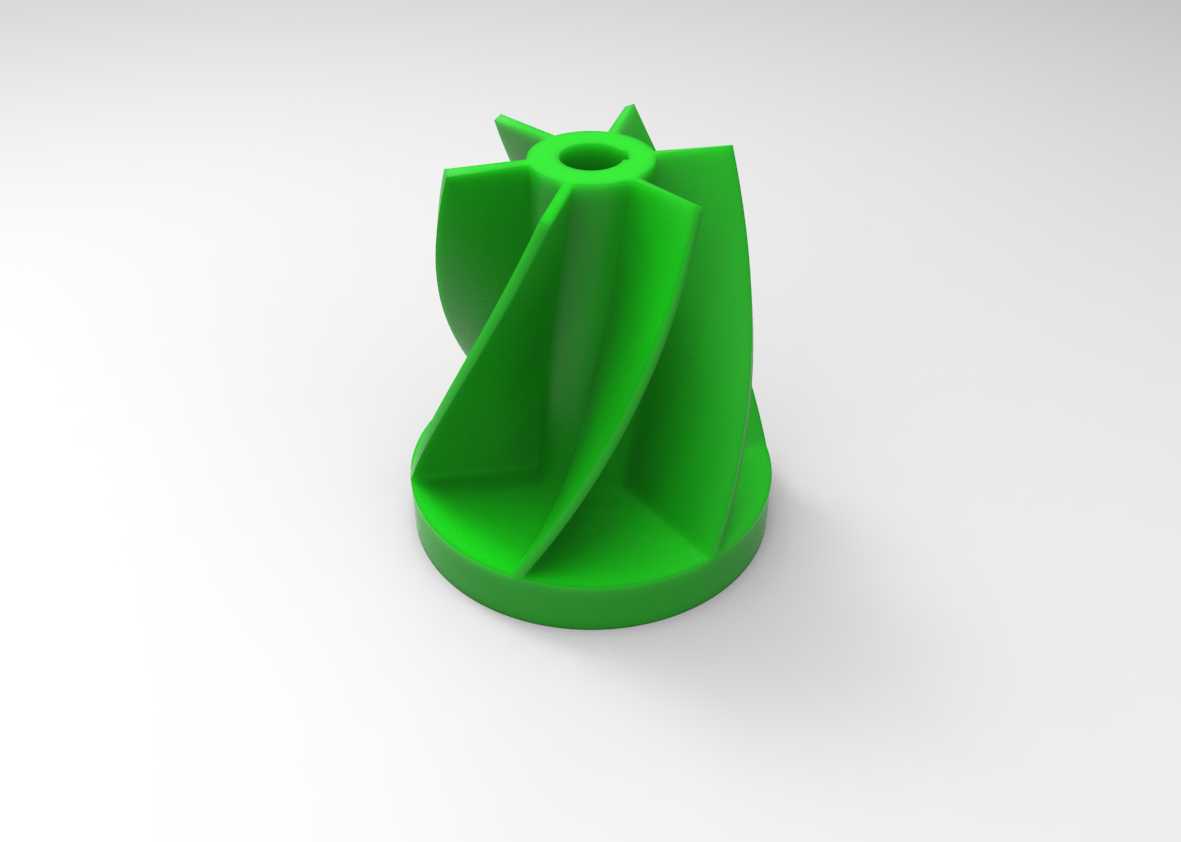

　　叶轮外形由底部圆盘、中心轮毂和多片空间扭曲叶片组成。底部圆盘形成稳定的支撑边界，可与壳体内部腔道保持较小间隙，减少介质从叶片背侧回流；中心设置带孔轮毂，用于与电机轴或传动轴配合。孔位位于旋转轴线上，是整个零件的装配基准，建模时需要优先确定轴线，再围绕轴线展开叶片和底盘结构。轮毂外圆与叶片根部平滑过渡，既可以降低应力集中，也能避免塑料注塑时局部壁厚突变造成缩痕。

　　叶片采用扭转曲面而非简单直板，目的在于让介质进入叶轮后沿曲面逐渐改变方向。直板叶片虽然加工和建模简单，但在高速旋转时入口冲击较大，流动方向突变明显，容易产生涡流和噪声；扭曲叶片则能使入口角、出口角沿高度方向连续变化，使流体从轴向或斜向进入后，更平顺地转为径向或切向输出。对于小型塑料涡轮而言，叶片数量不宜过多，否则流道变窄，杂质通过能力下降，注塑充模也更困难；叶片数量过少则会削弱导流连续性，运行时脉动感增强。图中结构采用适中叶片数，兼顾了流动稳定性、模具脱模和零件刚性。

　　从安装边界看，该涡轮的外径、底盘高度和中心孔径决定了它能否放入既定腔体。外径需要与蜗壳或导向圈保持设计间隙，间隙过大会造成回流损失，间隙过小则可能因塑料件受热膨胀、轴系跳动或装配偏差而发生擦碰。底盘下端面可作为轴向定位参考，中心孔则承担径向定位；若配合电机轴使用，通常需要在孔内设置平面、扁位、筋条或过盈结构，以保证扭矩传递可靠。若仅靠光滑圆孔压装，长期启停后可能出现松动，尤其在塑料材料蠕变和温度升高时更明显。

　　建模过程中，叶片曲面是控制质量的关键。可以先按叶轮外径、入口高度、出口高度和叶片包角建立骨架线，再通过放样或扫掠形成连续曲面；叶片前缘应适当圆滑，后缘则根据成型工艺保留合理厚度，避免出现尖锐薄边。塑料叶轮不能照搬金属叶轮的薄壁思路，壁厚过薄会导致填充不足、脱模变形和高速破裂，壁厚过大又会产生缩水并增加转动惯量。较合理的方式是让叶片厚度从根部到端部逐步过渡，根部保留足够圆角，端部维持均匀壁厚，使熔体在模腔内流动路径稳定。

　　底盘与叶片交界处需要重点关注刚性。涡轮旋转时，叶片受到介质压力和周期性离心载荷，根部是弯矩集中区域；若根部圆角过小，零件在跌落、卡滞或突然启动时容易出现裂纹。底盘本身也不宜完全做成厚重实体，可以在满足轴向定位的前提下保持均匀壁厚，必要时在背面设置环形加强筋，但加强筋不能干涉壳体，也不能破坏转子的动平衡。对于高速运转的小型叶轮，几何对称性非常重要，叶片的角度、位置和质量分布应围绕中心轴均匀布置，否则会带来振动、噪声和轴承寿命下降。

　　在流体功能上，该类内置涡轮通常工作在封闭或半封闭腔体内，周围壳体的形状会直接影响效率。叶轮入口应对准来流方向，出口处需要有足够的扩压或回流通道；如果壳体侧壁与叶片出口距离不合理，即使叶轮曲面做得较顺，也会产生明显湍流。设计时应把叶轮作为转子组件的一部分，而不是孤立零件考虑：中心孔与轴的配合、底盘与腔底的间隙、叶片外缘与壳壁的间隙、出口方向与蜗壳的衔接，都需要同步校核。

　　从工艺角度看，一体化塑料结构适合批量成型，能够减少装配环节，并降低小型设备的零件成本。由于叶片存在空间扭转，模具需要考虑分模方向和侧向抽芯结构；若叶片倒扣量过大，脱模时会拉伤表面，影响流道光洁度。实际设计中可将叶片曲面调整为沿脱模方向具有一定拔模斜度，或在允许范围内拆分模具方向。表面光滑度对流体效率也有影响，尤其是叶片吸力面，明显的熔接痕或粗糙纹理会增加扰动。

　　总体而言，该涡轮结构体现的是小型流体转子的典型设计逻辑：以中心轴孔为装配基准，以圆盘控制轴向边界，以扭曲叶片完成介质导向，以均匀壁厚和圆角过渡保证塑料成型与运行可靠性。它适用于空间紧凑、载荷较轻、批量生产的设备内部，在建模时需要同时兼顾气动或水力形态、轴系安装、转动平衡、模具脱模和壳体配合，而不是单纯追求外观上的叶片复杂度。
