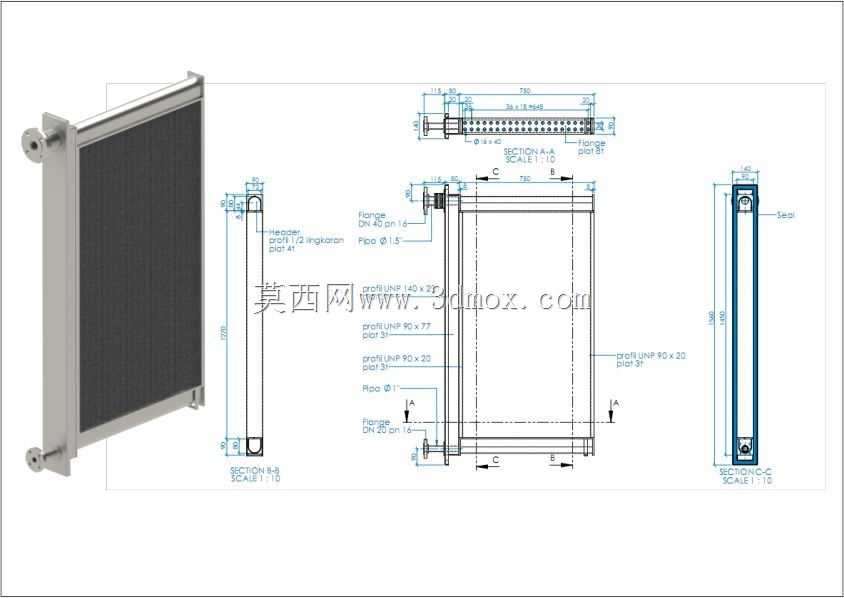

板式换热单元结构三维设计图纸

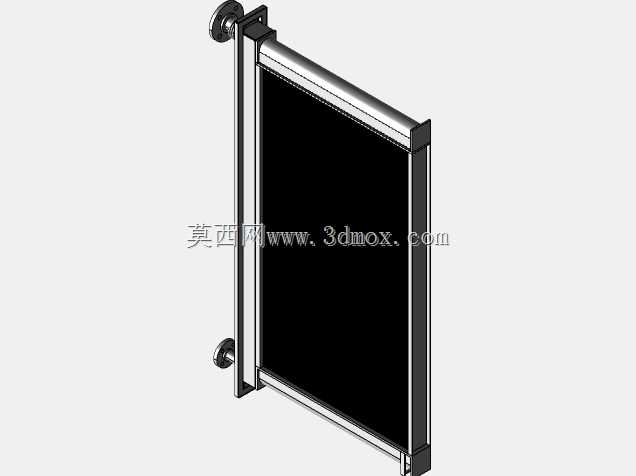

　　在工业流体换热、工艺温控、余热回收等场景中，板式换热单元是核心的热量传递部件，本次呈现的结构设计针对常规板换运行中易出现的流体扰动不均、换热效率波动问题做了针对性结构优化，区别于传统胶粘密封的板片堆叠结构，该设计在板片定位、边侧密封、流道排布上做了多处工程化调整。从实际安装边界来看，该换热单元采用侧置进出水接口设计，接口为标准外螺纹连接形式，整体外形为竖置长方体结构，安装时可通过侧边预留的固定耳座直接挂载在设备机架或墙体支架上，无需额外制作大型安装底座，适配紧凑型换热站、小型工艺温控机组、设备配套散热单元等安装空间受限的场景。设计过程中首先梳理了常规板换的失效痛点：一是板片堆叠后压紧力不均导致的密封边渗漏，

　　二是流道内流体分布偏差导致的局部换热死区，三是长期运行后板片错位引发的流体串腔问题。针对这些问题，该结构在上下两端设置了整体式定位压条，压条上加工有与板片定位凸点匹配的定位槽，板片堆叠时每一片都能通过定位槽精准对齐，压紧螺栓锁紧时压条可将压力均匀传递到每一片板片的密封边，避免局部压力过大压损密封垫或压力过小出现渗漏。流道设计上采用了不等截面板片构型，冷热流体侧的流道深度根据介质粘度、流量参数做了差异化设计，针对粘度较高的介质侧适当加大流道深度降低流阻，针对水等低粘度介质侧缩小流道深度提升湍流程度，既保证了不同介质的通流能力，又能让流体在较低流速下形成充分湍流，减少层流底层厚度提升换热效率，同时湍流状态下流体自带冲刷效果，

　　可减少杂质在板片表面的沉积结垢，降低后期维护清洗的频率。边侧密封结构摒弃了传统的整圈密封垫设计，采用分段式密封嵌条，每一段嵌条对应一个流道的密封边界，嵌条安装在板片预制的燕尾槽内，安装时不会出现移位，后期维护更换密封件时无需拆解全部板片，仅需针对渗漏段对应的密封嵌条进行更换即可，大幅降低运维工作量。进出水接口位置设置了导流缓冲区，流体进入板片流道前先经过缓冲区匀流，避免入口处流体直接冲击板片局部造成冲蚀，同时让流体均匀分布到每一层流道内，杜绝局部流量过小导致的换热效率不足问题。从安装适配性来看，该结构的整体安装尺寸经过标准化适配，可直接替换同规格的传统板式换热器，安装孔位、接口中心距、整体厚度均匹配常规同换热量板换的安装尺寸，

　　设备升级改造时无需改动原有管路和安装支架，直接吊装替换即可完成安装。结构强度校核阶段，针对板片的承压能力做了有限元验证，板片上的波纹结构不仅起到增大换热面积的作用，同时形成了多点支撑结构，相邻板片的波纹顶点相互接触支撑，在额定工作压力下板片的变形量控制在密封允许范围内，不会出现板片变形塌陷导致的流道堵塞问题。在实际应用场景中，该结构可用于暖通空调系统的水-水换热、工业生产中的工艺液体冷却、空压机余热回收、液压系统油液散热等多个场景，针对不同的介质工况仅需更换对应材质的板片和密封嵌条即可适配，无需改动整体支撑结构和接口形式。设计时还考虑了清洗维护的便利性，松开两端的压紧螺栓后即可逐片拆解板片，板片表面无复杂的死角结构，结垢后可直接采用高压水冲洗或化学浸泡清洗，清洗完成后按定位槽顺序回装即可，无需复杂的对位调整。
