称重传感信号脉冲变送模块结构

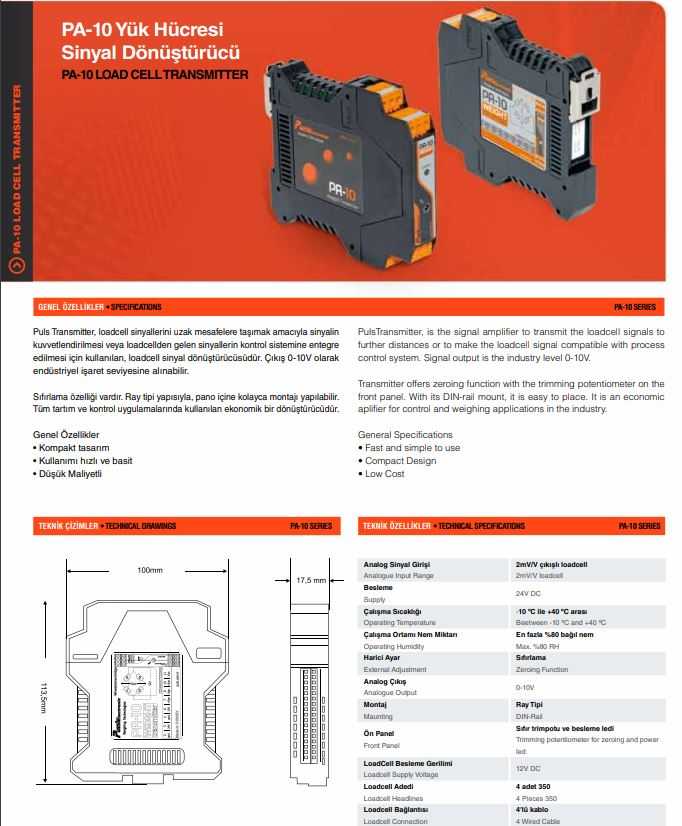

　　该模块面向工业称重、配料计量、料仓监测、在线检重以及自动化产线中的力值采集场景，核心作用是把称重传感器输出的微弱模拟信号进行调理、隔离、转换，并以脉冲或标准信号形式向后级PLC、计数模块、仪表或上位控制系统传递。现场设备往往布置在控制柜内部，靠近接触器、变频器、开关电源等强干扰源，因此结构设计不能只关注外形，还要兼顾接线空间、散热通道、维护可达性以及DIN导轨安装时的相邻器件间距。

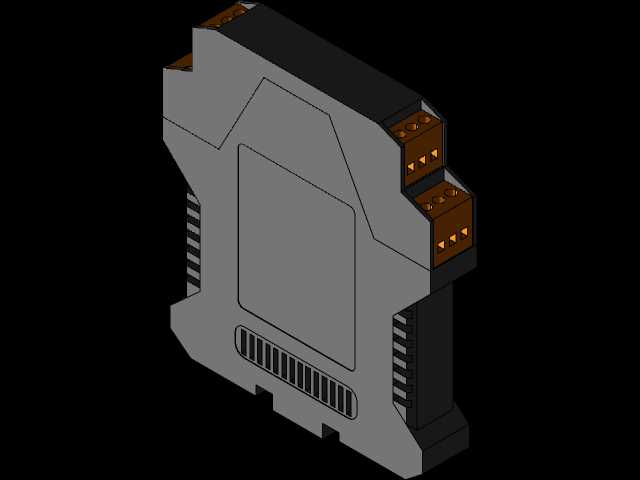

　　从三维结构看，产品采用窄幅导轨式壳体，主体由深灰色上壳、黑色侧盖和两端棕色接线端子组成。壳体正面保留较大的平整区域，可用于粘贴型号、通道指示、接线定义和校准标识；下部设置长条状通风格栅，使模块内部电路板在长时间工作时能够通过自然对流散出热量。格栅方向与壳体长度方向一致，在多台模块并排安装时，仍能保留一定的竖向气流路径，避免相邻器件完全封堵散热面。

　　接线端子布置在模块上部两端，端子孔位朝向柜体前方偏上，便于在柜门打开后使用螺丝刀压接。端子分区靠近壳体两端，能够把输入、输出或供电相关接线在物理位置上拉开，减少线束交叉。对于称重信号这类低电平回路，端子与端子之间的爬电距离、线槽走向和屏蔽层接地位置都需要在装配阶段明确；模型中端子本体、螺钉孔、信号针脚和端部台阶均有体现，结构工程师可据此检查导线弯曲半径、冷压端头外径以及多股线缆汇入时的干涉情况。

　　壳体两侧的黑色区域形成器件厚度方向的边界，内部可容纳信号调理板、隔离器件、脉冲输出电路和固定支撑柱。外壳折线并非单纯装饰：顶部斜向收窄可以在密集柜内提高辨识性，侧面台阶则为PCB限位、卡扣装配和端盖扣合提供定位面。底部设置导轨卡扣相关结构，适配常见工业控制柜内的TS35标准导轨。建模时需要重点核对卡扣回弹空间、壳体底面与导轨顶面的贴合面，以及模块挂上导轨后前后方向是否会与线槽、端子排或柜门发生碰撞。

　　在安装边界方面，这类窄体模块通常按柜内导轨节距连续排布，但称重变送回路对干扰较敏感，实际布置不宜单纯追求最小间距。模块左右应与继电器、接触器、变频器输出端子等噪声源保留适当间隔；上下方向则要留给导线弯折和标签识别空间。模型可直接用于柜体三维布局：先以导轨顶面为基准确定模块高度，再按端子接线方向检查前方操作距离，最后把多台模块的散热格栅对齐到同一气流方向。若柜内存在水平走线槽，应避免线槽紧贴模块下部格栅，防止热风在壳体底部滞留。

　　功能结构上，称重传感器发射器需要完成桥压供给、微弱信号放大、零点与增益调整、信号隔离以及脉冲输出等任务。不同负载单元的毫伏级信号进入模块后，经调理电路转换为控制系统易接收的频率脉冲或开关计数信号，适合长距离传输和高速采样。脉冲形式在工业现场对抗线路压降有一定优势，但输出线仍应与动力线分槽敷设，屏蔽层按单端接地原则处理。壳体设计应为内部电路提供稳定支撑，避免端子拧紧力传递到PCB，造成焊点受力或接插件偏移。

　　从维护角度看，前端大平面有利于运行人员快速确认通道；端子朝上的布局使拆线、校线和并线不必把模块从导轨上强行取下；侧面卡扣位置则应在模型中保留工具撬动空间。若设备用于配料秤、包装秤或平台秤，后期可能需要进行零点校准、量程标定和脉冲当量核对，因此外壳与内部板件之间不能形成过紧装配，端盖拆卸后应能看到关键调整位，同时不暴露带电风险区域。

　　建模表达上，该结构完整呈现了外壳折面、端子排、螺钉孔、散热格栅、侧部纹理、导轨安装区和内部容纳边界，可用于控制柜干涉检查、接线工艺评估、产品外观评审和非标选型确认。结构设计人员在使用时，应把关注点放在模块包络、端子操作半径、散热间隙、导轨固定方式以及与周边电气元件的安全距离上，而不是仅把它当作独立外观件处理。
