6S保持架螺母精密卡装结构

　　该保持架螺母属于通讯设备装配链路里常用的浮动卡接紧固件，核心作用是在薄板、钣金机柜、通讯终端壳体的预装工位上，先通过本体两侧的弹性卡爪挂接在预设方孔内，后续装配螺丝时无需人工在背板侧托住螺母，大幅缩减流水线锁付的操作工时，在通讯基站模块、消费电子金属中框、工控机箱的批量组装场景中使用率很高。

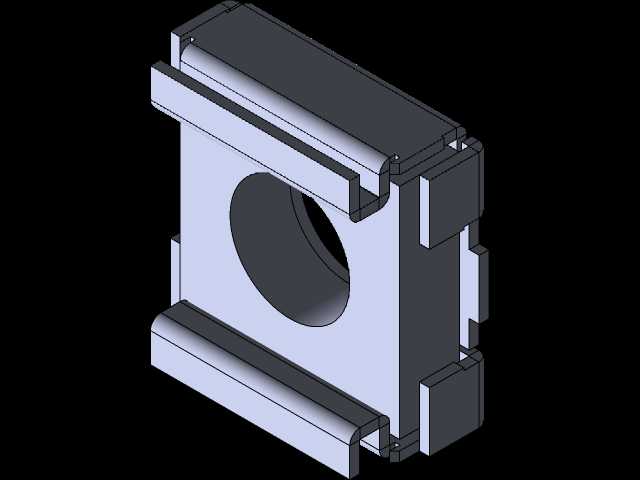

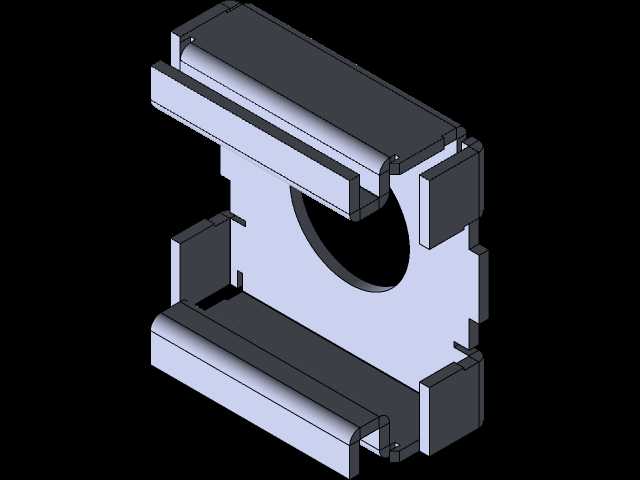

　　从结构设计逻辑来看，本体采用方块式基座作为承载主体，中心开设贯通的螺纹适配孔，孔位周边做了加厚凸台处理，避免锁付螺丝时螺母本体受挤压发生形变，保证螺纹啮合的同轴度。基座上下两侧延伸出对称的导向滑边，滑边截面做了圆角过渡，推入钣金安装孔时可以顺着孔壁导向滑入，不会出现卡滞、刮擦钣金涂层的问题；左右两侧设置带倒扣的弹性卡臂，卡臂末端的倒扣斜面在压入安装孔时先受挤压向内收拢，完全穿过孔位后弹性回弹，倒扣面牢牢贴合钣金背面，预装后螺母不会从孔位中脱落，同时螺母本体和钣金孔之间预留了微小的浮动间隙，能够抵消钣金冲孔的位置公差、相邻零件的装配累计误差，锁付螺丝时螺母可以小范围平移自适应对中，避免出现斜锁、滑牙、螺纹错牙的不良问题。

　　外形与安装边界方面，整体基座轮廓适配标准6S规格的钣金冲孔，安装时仅需在对应板材上冲制匹配尺寸的方孔，无需额外焊接压铆螺母，也不需要专用压铆设备，手工按压即可完成预装，对于厚度在0.8mm到2.0mm区间的冷轧钢板、铝板、镀锌板都能适配，卡臂的张开行程可以覆盖该板厚范围，倒扣咬合后轴向拉脱力满足常规通讯设备的装配紧固要求。基座外侧的多处限位凸台分别对应安装孔的边缘，压装到位后凸台侧面和孔壁形成周向限位，螺丝拧入时螺母不会跟随螺丝同步转动，保证锁付扭矩可以稳定施加在螺纹副上。

　　建模过程中需要重点把控几处配合细节：弹性卡臂的壁厚要兼顾插拔力和保持力，壁太薄容易出现永久塑性变形，多次拆装后卡扣失效；壁太厚则压入所需的按压力过大，流水线作业人员操作强度高，甚至会压弯薄钣金件。中心螺纹孔的轴线和基座安装基准面的垂直度需要严格控制，若倾斜超差，锁付后螺丝会出现别劲现象，长期受振动工况影响容易出现松脱。上下导向滑边的导入斜角角度通常取15到20度，角度过大导向段太短无法顺利对位，角度过小则会拉长螺母整体长度，占用过多壳体内部的排布空间。

　　在实际设备布局里，这类卡装螺母经常排布在通讯模块的屏蔽罩固定位、机箱侧板拼接位、PCB板支撑柱安装位，相比传统压铆螺母，它不需要在钣金表面做压铆预处理，板材表面的喷涂、电镀工序可以全部完成之后再预装螺母，不会因为压铆工序破坏表面涂层，也规避了压铆过程中螺母歪斜、压痕过深的外观缺陷。针对户外通讯设备的使用场景，螺母本体的材质一般选用弹性优良的不锈钢或者经过热处理的弹簧钢，表面做钝化处理，在湿热、盐雾环境下不会出现锈蚀卡滞，长期使用后弹性卡臂依然能保持足够的抱紧力，承受设备运输、运行过程中的振动载荷也不会出现螺母移位、紧固件松脱的问题。结构上没有多余的零散小部件，整体为一体化成型，装配过程中不会出现零件脱落掉入设备内部造成短路的风险，非常适合高密度组装的通讯类产品使用。
