10A船型主电源隔离开关三维结构

　　该三维结构对应一款额定电流10A的主电源开关，型号PSA010AK341E，常用于小型工业控制柜、移动设备配电盒、机床辅助操作站以及需要明确通断状态的电源入口位置。它不是普通信号按钮，而是承担回路电源隔离和主回路手动切断功能的低压控制元件，操作者通过外露的红色拨块完成合闸与分闸动作，能够在维护、检修或紧急停机时快速切断后级负载供电。

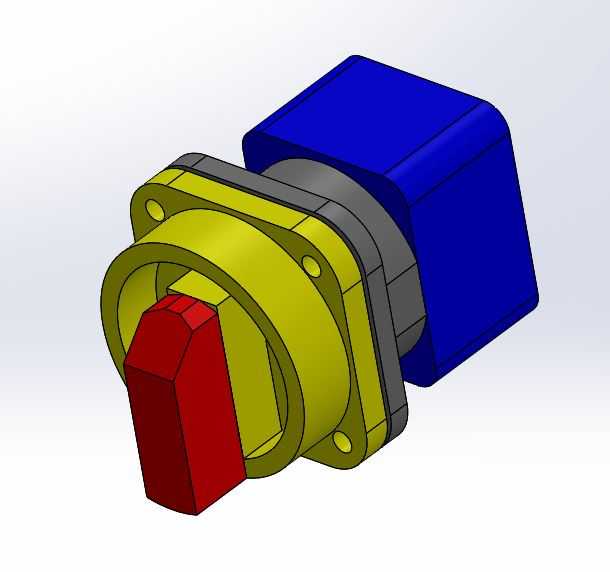

　　从模型表达来看，产品采用分层式结构：下部为深蓝色基座，内部容纳静触点、动触点、接线端子和限位机构；中部为橄榄绿色安装法兰，法兰四角预留安装孔，用于将开关固定在面板或安装板上；上部为圆形防护与导向区域，红色长条形操作件嵌在黄绿色拨槽内，拨槽方向与开关动作方向一致。红、黄、蓝的配色并非单纯外观处理，而是对应功能分区：红色操作件强调电源切断动作，安装法兰承担定位和密封边界，基座则承担绝缘、容纳触点和隔离带电体的作用。

　　在实际设备布置中，这类开关通常安装在控制柜门板、设备侧壁或电源进线附近。安装法兰的方形轮廓和四角孔位决定了面板开孔、螺栓间距以及与周边元件的避让关系；圆形上盖高出安装面，便于操作者在戴手套或视线受限的车间环境下识别拨柄位置。建模时需要重点控制法兰厚度、基座下沉深度、操作件行程高度以及安装孔中心距，因为这些尺寸直接影响面板开孔、后盖空间、线束弯曲半径和装配干涉。若开关后方还布置端子排、线槽或导线，应根据基座高度预留维护空间，避免接线后盖板无法闭合。

　　开关的功能核心在于手动操作机构与触点系统的配合。拨块沿固定方向滑动或摆动时，内部动触点与静触点完成闭合或分离；合闸状态下，触点需要保持稳定接触压力，降低接触电阻和发热；分闸状态下，则应形成足够的电气间隙，防止误接通。三维结构中可见操作件与上盖之间存在明显导向槽，该结构用于限制操作行程，防止侧向受力造成机构卡滞。基座与法兰之间的分层边界也提示设计中存在装配扣位、密封垫或螺钉连接区域，这些细节在做设备面板设计时不能忽略。

　　从选型角度看，10A规格适合控制小功率电源回路，例如控制变压器一次侧、小型电机辅助回路、照明配电、工控机电源入口等场景。若用于电动机直接启动，应核对电机额定电流、启动冲击电流和负载性质，不能仅按面板尺寸替换。主电源开关强调的是可见、可操作、可锁定的通断状态，因此在设备安全设计中，它常与断路器、接触器、急停按钮形成功能配合：断路器负责过载和短路保护，接触器负责频繁控制，主开关则负责人工隔离电源。

　　结构建模时，可将模型拆分为基座、法兰、上盖、操作拨块、内部触点和端子几个子装配。基座应体现绝缘材料件的壁厚、加强筋和端子容纳腔；法兰需要表达安装孔、沉台以及与面板贴合的平面；上盖重点表现圆形防护边界和拨块运动槽；红色操作件则要保留足够的拨动手感高度。对于需要做数字样机验证的工程师，除了外观装配，还应检查操作件在两个极限位置是否与上盖发生干涉，安装孔是否与面板螺钉、垫圈匹配，基座下方接线空间是否满足导线最小弯曲半径。

　　在维护场景中，开关正面的大尺寸拨块比小型钮子开关更容易识别，红色区域也能与普通控制按钮区分。设备停机检修时，人员可以直接通过拨块位置判断电源是否断开；若配套锁止附件，还可在分闸位置实施上锁管理，避免他人误送电。模型中法兰与基座之间的边界也适合作为密封设计参考，用于多尘、油污或轻度溅液环境时，可在面板与法兰之间增加密封垫，提高安装面防护能力。

　　整体而言，该模型的价值不只在于呈现一个开关外观，而是完整表达了主电源开关从面板安装、操作识别、内部容纳到接线维护的结构关系。结构工程师在柜体布局时，可以依据法兰轮廓确定开孔和固定方式；电气工程师可以结合10A额定电流判断其适用回路；三维建模人员则可通过分层零件理解低压电器中操作件、绝缘基座、触点腔和安装法兰之间的装配逻辑。
