多工位级进冲压料带排样工艺结构

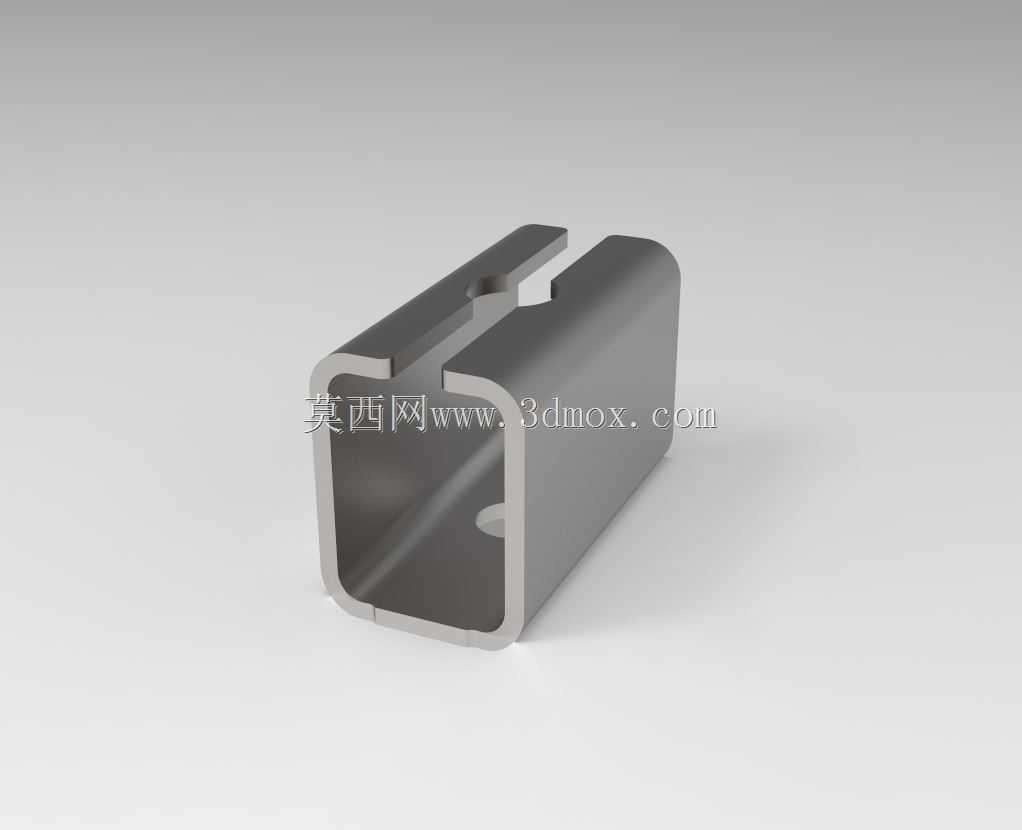

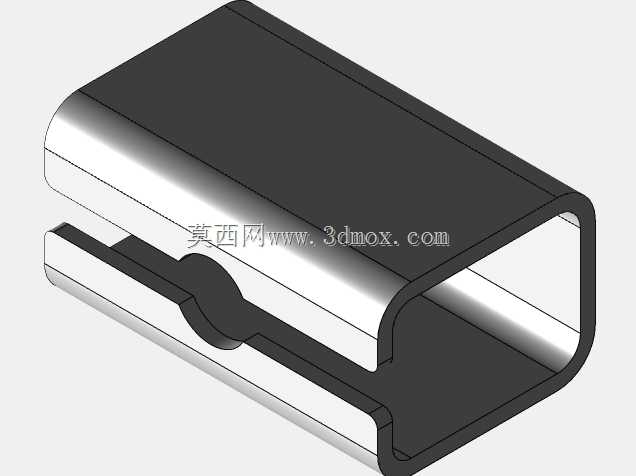

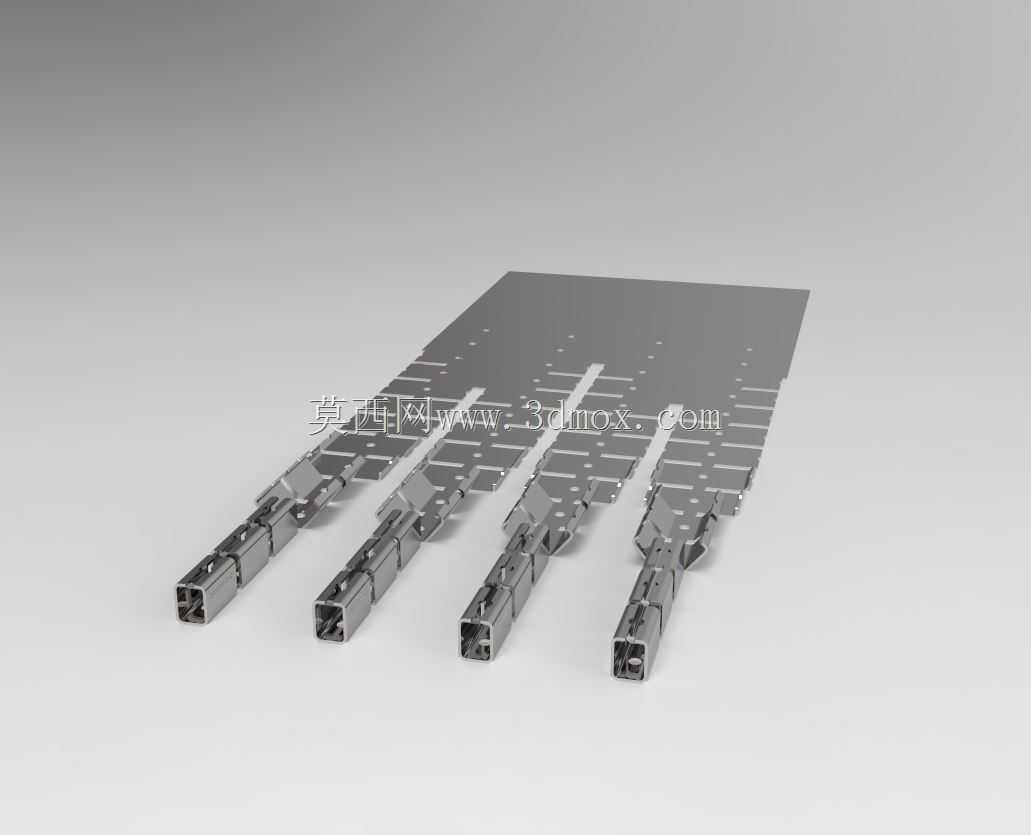

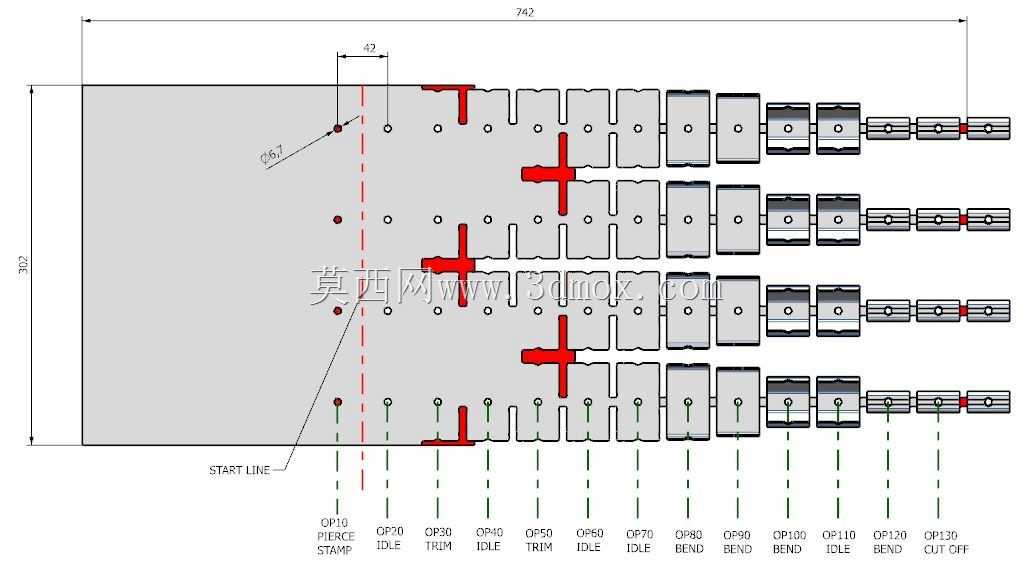

　　这套级进冲压排样结构，面向高速冲床连续冲压生产场景设计，适配通讯类精密五金端子的批量加工需求，整条料带采用单侧载体搭边形式，沿送料方向依次排布冲导正孔、冲裁外形、局部成型、精修、分离等多组工步，可在单次冲床行程内完成单条料带上多组工件的同步加工，适配每分钟数百次的高速冲压节拍，能有效减少单工序模生产过程中的多次定位误差，提升大批量冲压生产的成品一致性。从排样逻辑来看，设计阶段优先将冲导正孔工步放在料带送进的最前端，后续每间隔2-3个工步设置导正钉定位结构，抵消高速送料过程中料带的累计送进误差，保证各工步的位置精度控制在0.02mm以内；冲裁工序按照先冲小孔、后冲外形废料的顺序排布，避免小孔冲头承受过大的侧向力，

　　同时将易产生跳屑的窄槽冲裁工步适当后移，搭配工位间的误送检测触点预留位，可在生产过程中实时监测料带送进状态，出现送料偏移时即时触发冲床停机信号，保护模具刃口不受损坏。料带的载体设计采用单侧等宽搭边，搭边宽度经过料厚、送料强度的匹配计算，既保证料带在多工位传递过程中不会因为拉应力产生变形、断带，又尽可能减少搭边的材料损耗，提升原材料利用率；各成型工步之间预留了足够的空工位，一方面为后续模具的镶件安装、调整预留操作空间，另一方面可以分散成型过程中的料带内应力，避免相邻工步的成型动作互相拉扯，导致工件尺寸超差。从安装边界来看，整套排样的料带总宽度适配对应规格的自动送料机辊轮宽度，料带起始端的导正孔位置匹配冲床的初始送料定位销，

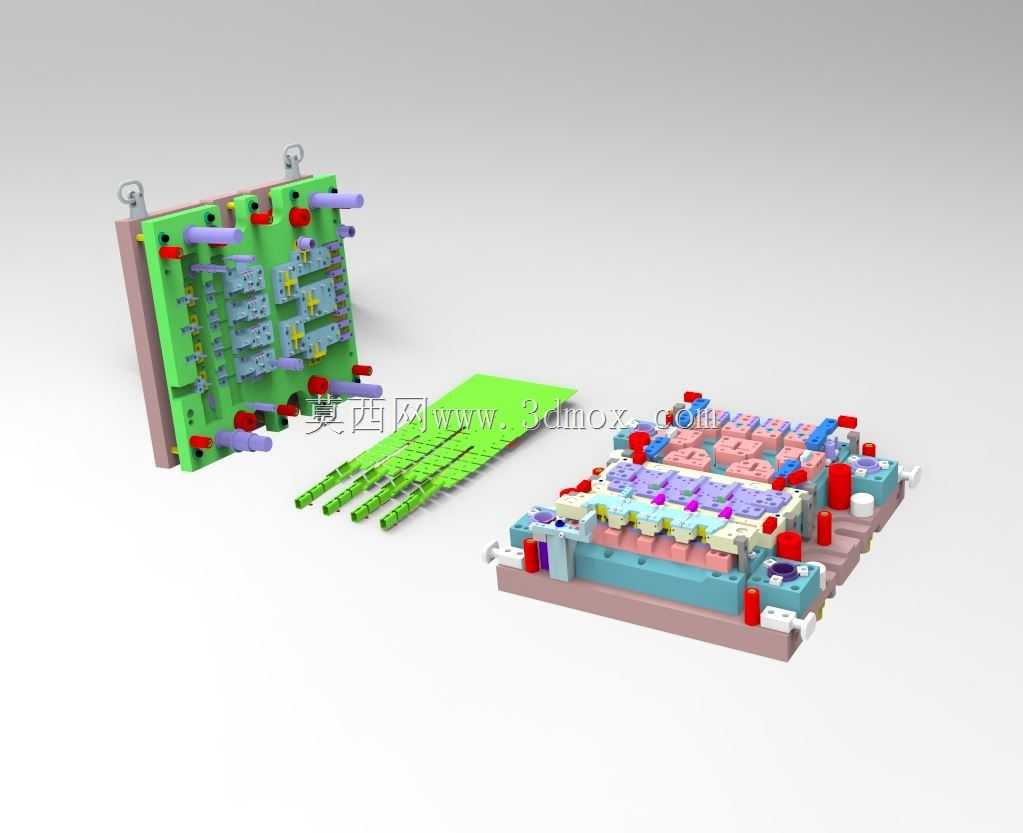

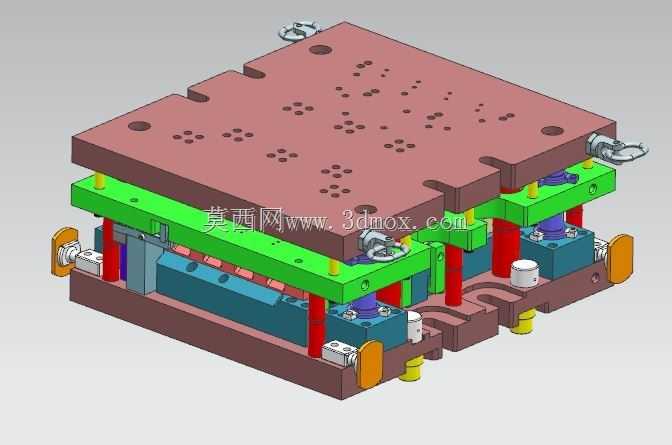

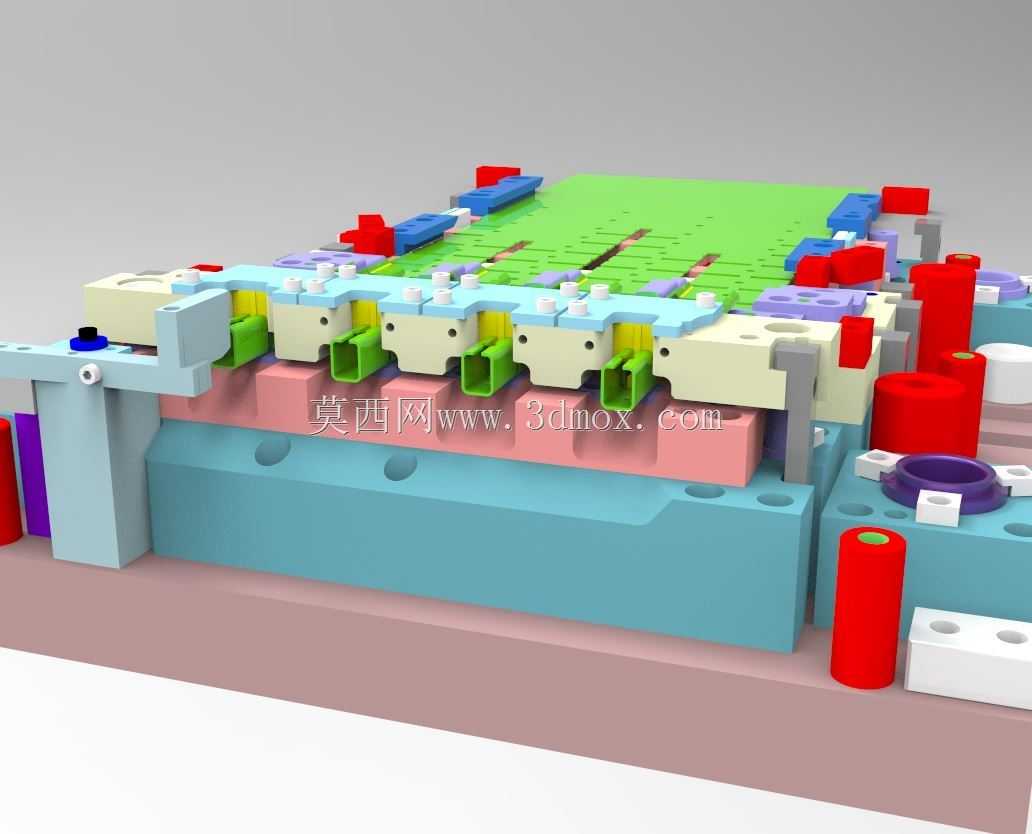

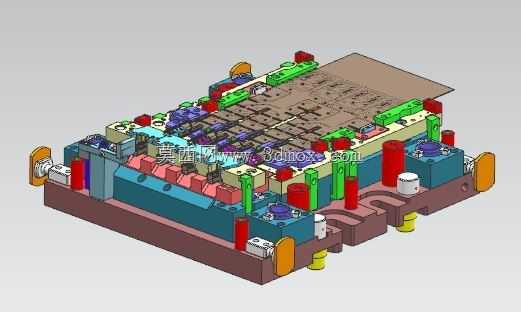

　　各工步的刃口位置与模座上的镶件安装槽一一对应，安装时可直接按照排样图的工步序号依次装入凸模、凹模镶件，无需额外调整工位间距；排样中红色标注的位置为成型凸模的侧向受力平衡结构，对应位置的凹模侧设计了对称的挡块抵消侧向力，避免高速冲压过程中凸模出现偏磨、崩刃问题。在实际生产适配性上，这套排样结构可直接对应硬质合金镶件级进模的模仁加工，各冲裁工位的刃口间隙按照对应冲压材料的厚度、材质匹配设置，成型工位的入模深度预留了0.1-0.3mm的调整余量，方便试模阶段根据成型件的实际回弹量微调闭合高度；料带末端的分离工位采用阶梯分离结构，可将成型完成的工件与载体平稳分离，工件直接沿下模的落料滑槽进入收料盒，剩余的载体废料通过末端的废料切刀分段切断，

　　排入废料回收通道，全程无需人工干预，适配全自动化的冲压生产线布局。设计过程中还考虑了不同冲次下的料带抬料需求，每个工步对应位置都预留了抬料销的安装孔位，料带送进时抬料销将料带顶起0.5mm高度，避免料带表面与下模表面产生剐蹭，划伤工件表面，合模时抬料销被压入下模对应孔位，不影响各工步的冲裁、成型动作；导正钉的导入端设计了圆弧过渡结构，即使料带存在微小的送进偏移，也能顺利导入导正孔完成定位，不会出现导正钉顶弯料带的问题。
