移动式辊道板式给料输送装配结构

　　该装配结构面向散料、块状料及短距离转运工况中的连续给料需求，重点解决移动式板式给料设备在场地切换、料仓对接、受料点高度变化时的结构布置问题。整体以辊道承载与板式输送相结合，既保留板式给料对颗粒、块状、磨琢性物料的适应能力，也通过辊道支撑降低链板运行阻力，使设备在重载、低速、连续输送条件下保持稳定。

　　从现场使用逻辑看，这类结构常见于矿山、建材、冶金、煤炭、港口散料处理以及临时破碎筛分生产线中。设备通常布置在料仓卸料口、铲车受料斗或转载点下方，将上游不均匀来料以可控速度向下一级破碎机、提升机、筛分设备或转运皮带供料。移动式设计使整机不必固定在单一基础上，可根据生产线搬迁、检修通道调整或料堆位置变化进行转场；辊道部分则承担承托、导向和减小摩擦的作用，避免板链在长距离受料段因物料冲击产生明显下垂。

　　结构设计上，装配体围绕机架、承载辊道、输送板链、驱动端、张紧端、受料区和移动支撑边界展开。机架作为主要承力骨架，需要承受板链自重、物料重量以及装载时的冲击载荷，因此在建模时应重点控制主梁间距、支撑腿位置、辊子安装基面的同轴关系和驱动轴座的对中精度。承载辊道沿输送方向排布，辊子轴线与板链运行方向垂直，辊面与板链底部形成滚动接触；在受料冲击较大的区段，可加密辊距或提高辊子承载等级，以减少板链局部变形。

　　板式输送部分由相互搭接的料板、链条附件、牵引链和连接件组成。料板形成连续承载面，搭接关系需要兼顾运行间隙与防漏料要求：间隙过小，在转弯、绕头尾轮运行时容易干涉；间隙过大，则细粒物料容易卡入回程段。牵引链沿两侧布置，通过销轴、链节和附件与料板连接，驱动端依靠链轮带动链条循环，张紧端通过螺杆或滑块结构补偿链条磨损后的伸长。三维装配时应保留链条绕入、绕出链轮时的运动空间，尤其要检查链板、附件、料板螺栓与机架护板之间的安全距离。

　　设备的移动属性决定了外形尺寸和安装边界不能只按静态输送长度考虑。整机长度方向需包含受料段、水平输送段、头轮卸料段以及尾部张紧行程；宽度方向除板链有效宽度外，还应计入两侧链条、机架立柱、驱动装置、检修通道和护栏位置；高度方向则要匹配上游料斗落料高度与下游设备接料点高度。若采用轮式移动底座，还需校核轮组支撑点与整机重心的相对位置，保证满载受料时不发生倾翻，转场牵引时牵引点高度、转向半径和地面通过性也应在总体布置中预留。

　　功能特性方面，辊道板式给料的优势在于承载面刚性好、给料速度稳定、对大块物料冲击不敏感。与普通皮带给料相比，板链结构耐磨损、耐冲击，适合尖锐、高温或较重物料；与单纯刮板输送相比，板式承载面更适合水平或小倾角条件下的均匀给料。辊道支撑将板链与机架之间的滑动摩擦转化为滚动摩擦，可降低牵引阻力，减少链条和底板磨损。对于需要频繁调整产能的工况，驱动端可配置减速电机、变频控制或液力耦合环节，使给料量随下游破碎机负荷变化而调节。

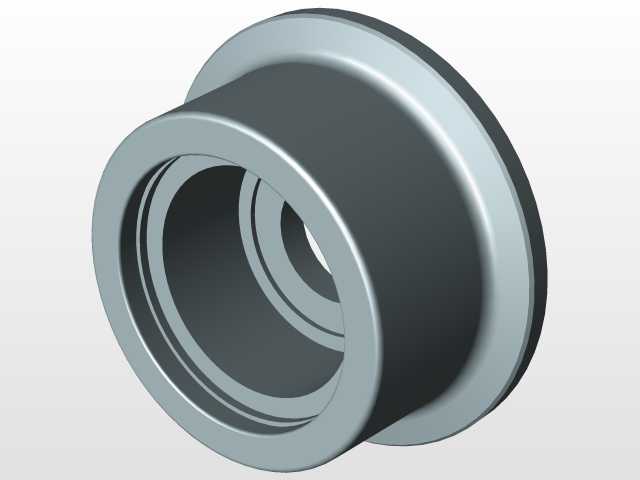

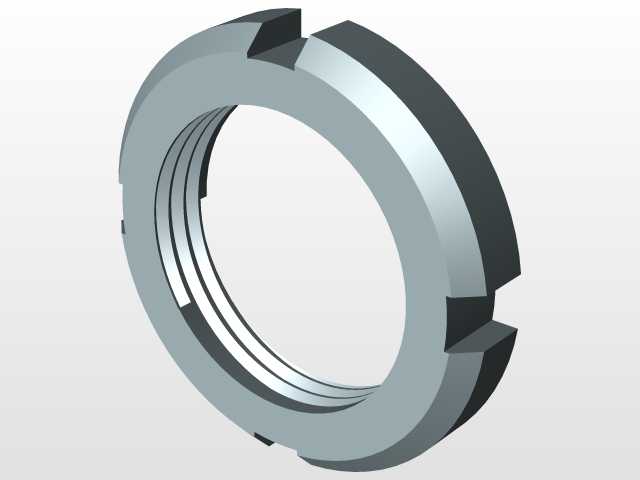

　　建模思路应从总体布局入手，先确定输送中心线、头尾轮中心距、板链宽度、受料斗落料范围和卸料轨迹，再细化机架与辊道支撑。辊子装配不宜只按外观阵列处理，应体现轴承位、轴端固定、辊筒壁厚或管体结构以及安装座调节关系。链轮、链条、料板和张紧装置之间需要建立清晰的装配约束，确保在运动仿真或工程出图时能够反映节距匹配、齿数选择、链条包角和张紧行程。护罩、导料槽、密封挡边和回程段托辊也应纳入整体，因为这些结构直接影响漏料、撒料和日常维护。

　　安装边界上，驱动侧应留出电机减速机拆装空间，尾部张紧端应保留螺杆调节和链条检修位置，设备上方受料口需与料仓卸料闸门对齐，下方卸料点应保证物料抛落方向进入下一级设备中心。移动式底座还要考虑就位后的锁定支撑，防止运行过程中轮组受力或设备位移。对于结构设计人员，该装配体的价值不在于单一零件外形，而在于把承载、牵引、张紧、移动、受料和卸料关系完整表达出来，为后续强度校核、易损件选型和现场布置提供直接依据。
