链斗输送设备弧形承载铲斗结构

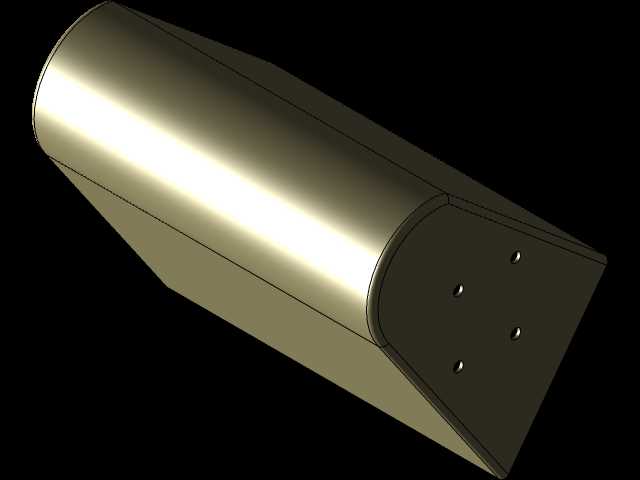

　　散料连续输送现场里，链斗式提升设备承担着垂直或大倾角段的物料转运任务，铲斗作为直接接触物料的承载构件，其结构合理性直接决定整条输送线的装料充盈率、卸料残留率与运行故障率。这套铲斗结构采用半圆弧筒身搭配平直端板的构型，圆弧段沿物料舀取方向顺滑过渡，不存在直角折边的积料死角，在设备尾轮区域完成挖取动作时，散粒物料可沿弧面自然滑入斗腔内部，不会在边角位置发生卡滞。斗身圆弧曲率匹配配套牵引链条的运行轨迹，当铲斗随链组绕行头尾链轮时，斗体外侧轮廓与链轮节圆保持安全避让间隙，避免运转过程中斗体与链轮护罩发生剐蹭。端板作为整个铲斗的安装基准面，板面加工出四个呈矩形分布的连接孔位，孔位间距与牵引链上的附板安装孔完全对应，

　　装配时可通过螺栓将铲斗刚性固定在双侧链条之间，孔位周边预留足够的扳手操作空间，现场更换磨损斗体时无需拆解相邻链节，仅需松开紧固件即可完成单件拆装。斗腔内部容积按照常规散料堆积密度核算，圆弧内壁降低物料与斗壁的摩擦阻力，当铲斗运行至设备头部卸料位置，沿驱动轮转向完成翻转动作时，斗内物料在离心力与重力共同作用下沿弧形内壁顺畅抛出，不会出现物料粘附斗壁、回流至尾段的问题。针对砂石、矿石、粮食颗粒等不同物料特性，该构型可通过调整板材厚度适配不同磨损工况：处理磨琢性较强的矿料时，斗口边缘可额外堆焊耐磨层，抵消挖料过程中斗口的持续冲刷；输送轻质粮食类物料时，可适当减薄板厚降低整套链斗组的运动惯量，减小牵引链条的交变载荷。

　　铲斗整体宽度严格控制在两列牵引链条的内侧间距范围内，端板外侧与链条附板完全贴合，安装后斗体沿链条运行方向无额外突出结构，多件铲斗按固定节距排布在整条牵引链上，相邻斗体在回程段保持安全间距，不会发生运转干涉。设计过程中需同步校核端板连接位置的受力状态，铲斗满载舀料时，物料反作用力集中作用在斗口前缘，载荷通过弧形斗身传递至两端端板，再由连接螺栓传导至牵引链，端板上的四个安装孔共同承担剪切与拉拽载荷，孔位分布避开端板应力集中的边角区域，避免长期交变载荷下孔位出现开裂。弧形斗身的成型工艺可采用板材卷制后焊接拼合，焊缝沿斗身轴向布置在非物料直接冲刷的侧面，焊后打磨焊缝余高，保证斗内壁顺滑无凸起，减少物料流动阻力。现场布局时，

　　铲斗的回转外轮廓需与提升机壳体的内壁保留均匀间隙，既防止斗体运行中刮蹭机壳，又避免间隙过大造成物料从斗体与壳体缝隙间洒落。该结构兼顾舀料、承载、卸料三个核心工序的使用需求，没有多余的复杂构型，加工难度低，维护更换便捷，能够适配多种散料垂直输送工况，在矿山、建材、粮食转运、化工散料输送生产线中都可作为链斗提升机的标准承载部件使用，建模时完整还原弧面曲率、端板孔位与斗体壁厚，可直接用于后续整机装配干涉校验与工况受力分析。
