皮带斗式提升机深型装载铲斗结构

　　该铲斗属于皮带斗式提升机的核心承载构件，主要布置在垂直或大倾角输送线路中，随牵引胶带连续循环完成取料、提升和抛料动作。其应用场景集中在散料转运环节，常见于粮食、砂石、煤粉、颗粒化工原料、矿渣及小块破碎物料的输送系统。铲斗在尾轮区域从进料槽或积料段舀取物料，沿机壳内部上升至头部滚筒处，借助离心力与重力组合作用将物料从出料口卸出，因此斗体形状不仅要满足装料容积，还要兼顾舀入阻力、物料滞留和卸料轨迹。

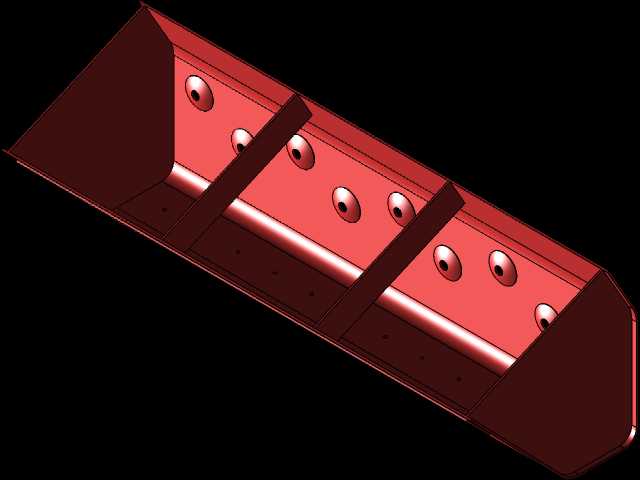

　　从结构形式看，该件为长条形深斗，斗腔由底板、侧板、后壁及加强隔板组成，整体呈槽状。后壁为与胶带贴合的安装面，上面布置多组螺栓孔，用于将铲斗固定在输送皮带上。孔位沿斗长方向规律排列，建模时需要重点保证孔间距、边距以及相对斗底基准的位置一致性。实际装配中，螺栓穿过胶带、斗后壁和压带件，紧固后依靠摩擦力和夹紧力传递提升载荷；若孔位偏差累积，会造成斗体歪斜、胶带局部受力不均或运行时与机壳干涉。

　　斗底前缘采用外伸并略带斜度的唇口结构，目的是在尾轮取料时降低插入料堆的阻力，使颗粒更容易沿斗底滑入腔内。两侧板向上收拢并与后壁、底板连续焊接，形成封闭盛料空间。深斗构型适合输送松散、易抛送的颗粒状物料，斗腔深度较大，可在较高线速度下保持较稳定的填充率；但对于潮湿、黏性强的物料，需重新校核斗壁倾角和卸料轨迹，避免物料贴壁回流。

　　模型中两道纵向加强隔板将长斗分隔为多个受力区段，同时连接底板、后壁和上口区域，能够抑制薄板斗体在满载冲击下的局部鼓胀和焊接变形。长跨度铲斗如果仅靠外壁承力，舀取块状物料时底板容易产生弹性凹陷，后壁螺栓区也会出现附加弯矩；增设隔板后，载荷可更均匀地传递到胶带安装面，提高构件抗疲劳性能。隔板端部与斗壁交接处应保留合理焊接空间，三维结构中不宜形成过窄尖角，以免现场焊接无法到达或造成应力集中。

　　外形尺寸设计需要围绕提升机输送量、胶带宽度、料斗间距和头轮直径协同确定。斗体有效宽度应小于胶带宽度并留出边缘安全距离，防止物料从胶带两侧溢出；斗口展开长度决定单次盛料体积，斗背高度则影响通过头轮时的弯曲适应性。安装边界方面，后壁曲率在平直段应与胶带表面贴合，在经过滚筒时又不能与胶带弯曲半径冲突，因此后壁厚度、螺栓头沉陷量和压紧件高度都要纳入整机装配校核。相邻铲斗之间需保持规定节距，保证在底轮取料和头部卸料时互不碰撞，并与机壳导向面、进料溜槽、出料口保持足够间隙。

　　建模处理上，该类构件适合按钣金焊接件思路搭建：先建立后壁安装基准和斗腔中线，再由斗口轮廓、底板折线和侧板包络面生成主体，随后切除螺栓孔、补充隔板与焊接边。圆角处理应区分工艺圆角和受力圆角，斗底弯折处采用较大半径有利于板材成形和物料滑动，侧板与隔板交角处则需避免焊缝重叠。螺栓孔不宜只按简单圆孔表达，应结合实际紧固件检查穿孔区域的可达性。整体结构完成后，还应将铲斗按牵引带节距阵列，模拟头尾轮处的回转包络，验证料斗边缘、机壳内壁和进料溜槽之间的最小安全间隙，从而为提升机选型、结构改进和备件制作提供可靠的三维依据。
