磨机夹头精密机械零件三维结构设计

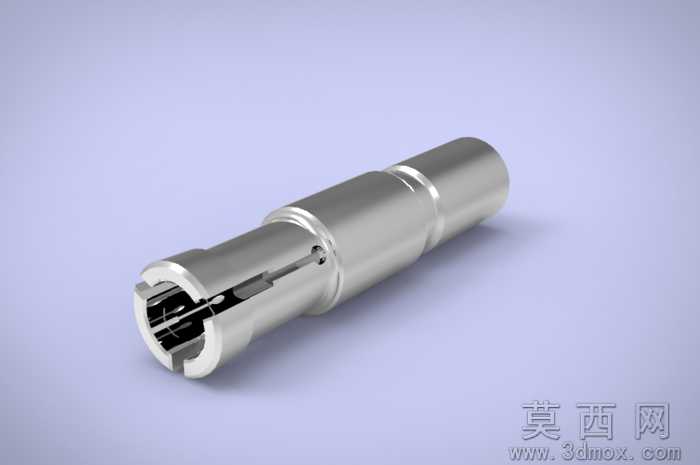

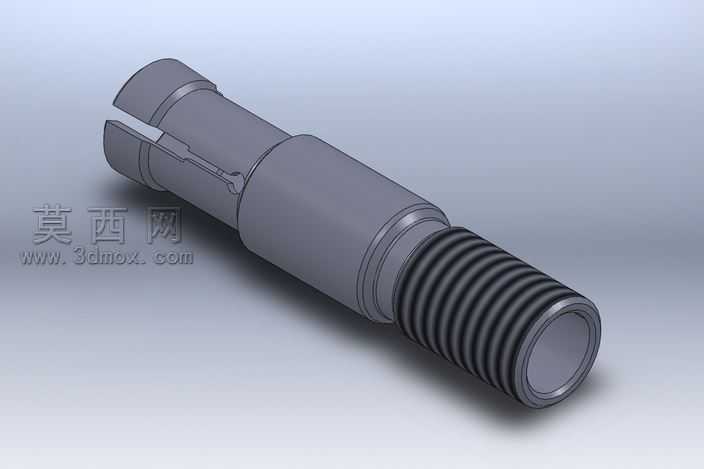

本作品为磨床配套使用的磨机夹头三维建模成果，建模阶段严格遵循机械加工工装的实际尺寸规范与装配逻辑，采用自顶向下的建模思路完成整体结构搭建。首先从夹头的核心功能需求出发，梳理其装夹定位、锁紧传动、螺纹连接三大功能模块的尺寸边界，先绘制整体轴向的截面草图，通过旋转凸台命令生成夹头的基体轴身结构，保证各段轴径的同轴度公差符合磨床工装的精度要求。针对夹头头部的开缝弹性夹持结构，采用拉伸切除命令精准加工出对称的开槽结构，开槽的宽度、深度参数完全匹配对应规格磨头的装夹形变需求，确保夹持时的弹性收缩量均匀稳定，不会出现偏夹、夹不紧的工况问题。中部的轴肩定位结构做了圆角过渡处理，既消除了建模时的尖锐棱角，也还原了实际零件加工时的去毛刺工艺特征，同时轴肩的端面做了平面度约束，保证装配时的定位基准面贴合紧密。尾部的外螺纹结构采用螺旋线扫描切除的方式生成，螺纹的牙型、螺距、有效螺纹长度均符合普通螺纹的国标规范，螺纹末端做了收尾退刀结构，还原真实车削加工的工艺细节，螺纹段末端的内孔做了倒角处理，方便与配套拉杆的装配导入。材质渲染阶段，整体零件赋予调质合金钢的金属材质，调整材质的粗糙度、金属度参数，还原磨床工装零件经过表面发黑处理后的哑光金属质感，不同轴段的表面做了差异化的粗糙度表现，夹持工作面、定位轴肩面的粗糙度更低，呈现更细腻的金属光泽，非配合面的粗糙度稍高，符合实际零件的表面处理工艺差异。渲染场景采用柔和的工业产品展示布光，主光源从斜上方投射，突出夹头各段的结构层次与螺纹的牙型细节，辅助光源补光消除结构死角的暗部阴影，背景采用浅灰色渐变背景，让零件主体的结构特征清晰呈现，整体建模过程严格对齐实际加工的工艺要求，所有结构特征均可直接对接后续的工程图生成与数控加工编程，能够直接用于磨床工装的设计验证、装配模拟以及加工工艺编排环节。
