带弹簧销锁紧结构的工业调节旋钮结构

　　这类带侧边锁紧销的旋钮，常出现在通讯设备机柜、测试仪器面板、小型工装夹具的调节工位上，和普通光面旋钮不同，它不需要额外的锁紧螺母配合，拧到目标位置后靠内置的弹簧销卡入对应定位坑，就能避免设备运行过程中受振动出现旋钮移位、参数漂移的问题。很多做通讯机柜调试的工程师都遇到过，现场布线或者设备运维时不小心碰到面板旋钮，之前调好的衰减值、档位参数就变了，排查故障要花很久，这种带定位锁紧的旋钮就是针对这类场景设计的，操作时只需要正常旋转，每到一个预设档位就会有清晰的触感反馈，不需要额外工具锁止，徒手就能完成调节和定位。

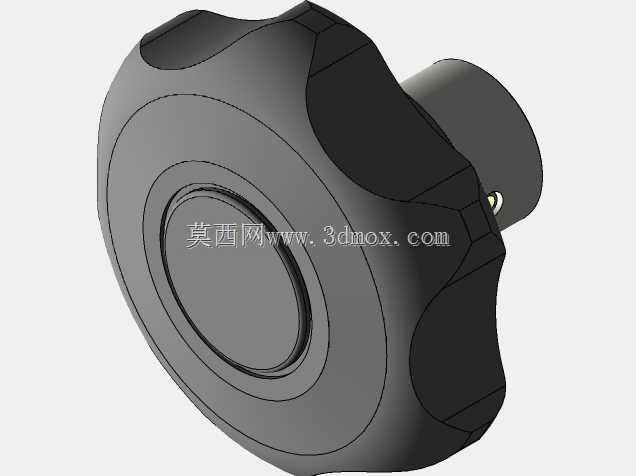

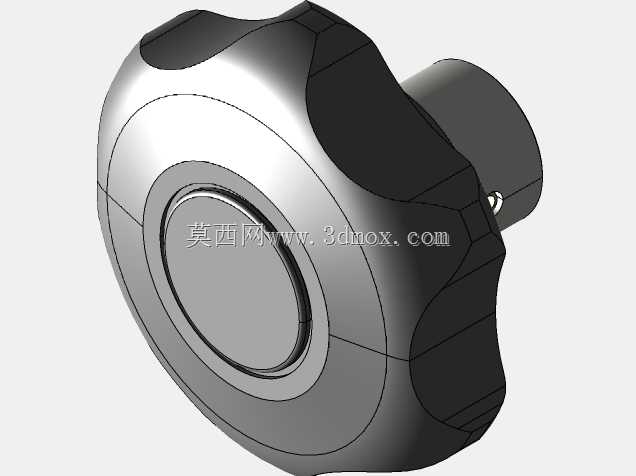

　　从结构设计上看，旋钮的握持部分做了多面棱边的防滑造型，没有做尖锐的棱角，所有棱边都倒了R角，戴薄劳保手套操作的时候也不会打滑，不会硌手，比滚花旋钮的握持力矩更大，需要稍大扭矩调节的工位也能适用。中间的安装轴套做了台阶定位结构，安装时轴套穿过面板的安装孔，台阶面直接贴住面板内侧，不需要额外加定位垫片就能保证旋钮安装后不会出现轴向窜动，前端的内孔是和调节轴配合的部位，公差配合选的是H7/k6的过渡配合，装配后和调节轴的同轴度能控制在0.05mm以内，旋转的时候不会出现偏心晃动感。侧边的弹簧销安装孔做了沉台设计，弹簧和销子装入后不会突出旋钮外表面，避免运输或者安装过程中销子被剐蹭弹出，也不会积灰卡滞。

　　安装边界上，这类旋钮适配的面板厚度范围在1mm到3mm之间，不管是常见的1.5mm冷轧钢机柜面板，还是2mm厚的铝合金仪器面板，都能直接安装，不需要额外扩孔或者加衬套。旋钮的最大外径控制在50mm，突出面板的高度不到20mm，在密集排布的面板上安装时，相邻旋钮的中心距留到60mm就不会出现操作干涉，手指拧动的时候不会碰到旁边的按键或者其他调节件。内置的弹簧销选用的是φ3mm、长度16mm的标准弹簧销，属于通用五金标件，后期维护如果出现弹簧疲劳、销子磨损的情况，不需要更换整个旋钮，直接拆出旧销子替换标准件就能修复，维护成本很低。

　　设计建模的时候要注意，防滑棱边的拔模角度要做到1.5度以上，不管是做注塑件还是锌合金压铸件，都能顺利脱模，不会出现粘模拉伤的问题。轴套内孔和调节轴配合的部位，要做1mm的导入倒角，装配的时候调节轴能顺利插入，不会因为孔口的毛刺导致装配卡滞。弹簧销的安装孔和定位卡槽的位置度公差要控制在0.1mm以内，不然旋转到档位位置时销子卡不准卡槽，会出现档位虚位、锁止不牢的问题。另外旋钮的外表面做了哑光晒纹处理，不会在仪器面板上形成反光干扰操作人员视线，在机房或者实验室的灯光环境下使用也不会产生眩光。

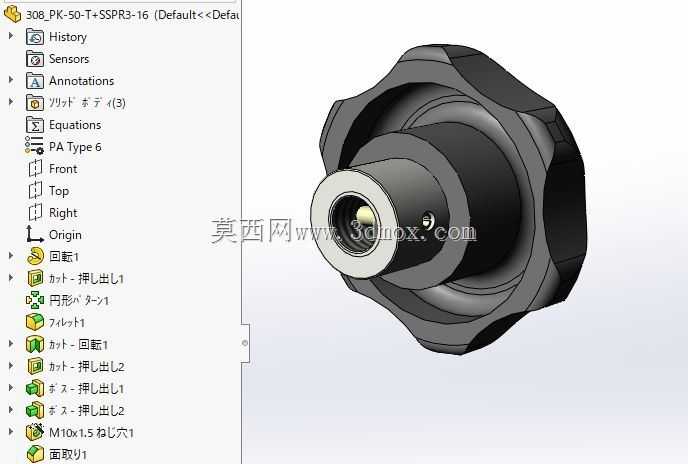

　　实际选型的时候要注意，这类旋钮的锁紧力是靠内置弹簧的预压力实现的，适合用在调节频率不高、需要保持档位固定的工位，如果是需要频繁连续旋转调节的部位，比如信号发生器的频率细调旋钮，就不适合用这种带档位锁紧的结构，会因为频繁的销子卡位影响调节手感。而在通讯设备的增益调节、工装夹具的档位切换、测试治具的压力调节这类需要固定参数的工位，这种旋钮的可靠性比普通无锁紧旋钮高很多，能大幅减少日常运维的参数核对工作量，也能避免无关人员误碰导致的设备参数异常。建模过程中所有的配合面都做了公差预留，不需要二次修改就能直接导出工程图用于生产，各个特征的建模顺序都是按照实际加工工艺排布的，后续做工程图标注、模流分析的时候都能直接提取特征，不需要重新整理模型结构。
