带耳可调支撑脚杯镀锌碳钢固定地脚

　　这类带侧向固定耳的可调支撑脚杯，在工业设备安装场景里的适配性非常广，从轻型输送线机架、小型自动化设备台架，到仓储货架、食品包装单机、电子组装工作台，但凡需要设备落地后调平、同时抵消地面不平整带来的机架应力的场景，都能看到这类结构件的应用。和常规无固定耳的旋转脚杯不同，这款脚杯底座侧边延伸出带安装孔的耳片，调平完成后可以通过膨胀螺栓直接和地面锁固，避免设备运行过程中因为振动、人员碰撞出现脚杯移位、设备水平度偏移的问题，尤其适合有一定振动频率的加工类设备、或者需要频繁推拉移位的轻型工作台使用。

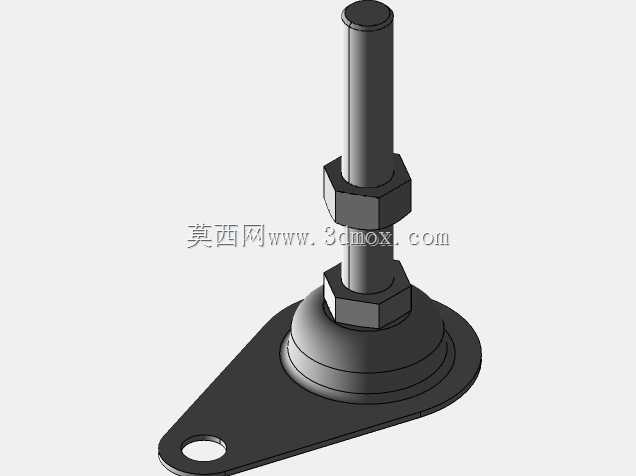

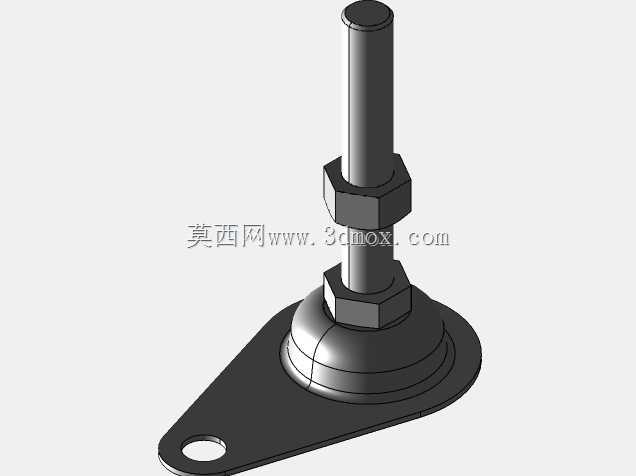

　　从结构设计逻辑来看，这款脚杯采用螺杆+球头底座+锁紧螺母+侧向固定耳的组合结构，螺杆部分采用全牙设计，适配M10到M16的常用安装螺孔规格，调节行程可以根据螺杆长度灵活适配，球头铰接的结构允许底座和地面存在最大5度左右的倾角偏差，哪怕地面存在轻微坡度、或者设备机架安装面存在小范围的平面度误差，底座也能完全贴合地面，不会出现局部悬空导致的支撑应力集中问题。底座采用喇叭口收口设计，球头被完全包裹在底座内部，既可以避免车间内的粉尘、切削液进入铰接缝隙导致调节卡涩，也能增大底座和地面的接触面积，降低单位面积的地面压强，避免在环氧地坪、PVC地坪上留下压痕。

　　实际选型安装时需要注意几个边界尺寸：首先是底座的整体直径，直接决定了支撑的接触面积，常规轻型负载选直径50mm规格即可，单脚负载超过500kg时建议选直径80mm以上的底座；其次是侧向固定耳的安装孔位，孔中心到螺杆轴线的距离、孔的直径需要和现场选用的膨胀螺栓规格匹配，通常M10螺杆的脚杯适配M8膨胀螺栓，M16螺杆的脚杯适配M12膨胀螺栓，安装时需要先将脚杯拧入机架底部的安装螺孔，旋转底座将设备调至水平后拧紧锁紧螺母，锁定螺杆的调节高度，最后再通过耳片的安装孔打膨胀螺栓固定，顺序不能颠倒，否则会出现调平后螺栓孔错位的问题。

　　材质方面这款脚杯采用碳钢镀锌处理，螺杆和底座表面都做了蓝白锌钝化，常规车间环境下的防锈能力足够，不需要额外做表面防护，如果是洁净车间、潮湿腐蚀环境，可以更换同结构的304不锈钢版本，但镀锌版本的成本仅为不锈钢版本的三分之一，性价比优势非常明显。和尼龙底座的脚杯相比，碳钢底座的脚杯抗蠕变性能更好，长期承重不会出现底座凹陷、高度下沉的问题，适合长期固定安装的设备使用；和铸铁底座的脚杯相比，冲压碳钢底座的重量更轻，安装搬运更方便，同时表面镀锌层的附着力更好，不容易出现掉漆生锈的问题。

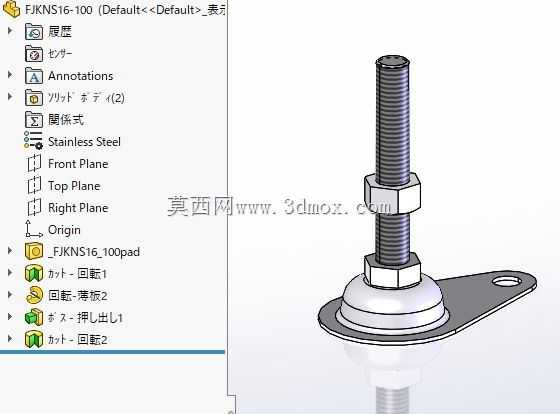

　　在三维建模过程中，这类标准件的建模需要重点还原几个配合特征：一是螺杆和锁紧螺母的螺纹配合间隙，建模时需要预留0.2mm左右的间隙，避免装配干涉；二是球头和底座的铰接间隙，球头直径和底座内球面的直径差控制在0.1-0.15mm，既可以保证转动灵活，也不会出现晃动量过大的问题；三是侧向固定耳的安装孔位置度，孔位公差需要控制在±0.2mm以内，保证现场安装时螺栓可以顺利穿入。很多新手建模时容易忽略底座底部的防滑纹路，实际产品底座底部通常会冲压出放射状的防滑齿，和地面接触时可以增大摩擦力，哪怕不打膨胀螺栓也能起到一定的防滑作用，建模时可以通过环形阵列的方式做出浅齿结构，还原真实产品的细节特征。

　　从设备选型的角度来说，这类脚杯的单脚额定负载通常是螺杆直径决定的，M10规格单脚负载约200kg，M12规格约350kg，M16规格约800kg，选型时需要按照设备总重量乘以1.5倍的安全系数来计算单脚负载，避免长期过载导致螺杆弯曲、底座变形。如果设备需要经常移动，也可以在脚杯和脚轮之间搭配使用，调平时脚杯着地承重，移动时脚轮着地，这类带固定耳的脚杯因为可以和机架锁死，不会因为频繁升降调节出现螺纹滑牙的问题，比普通无固定的脚杯耐用性高很多。
