立式纸箱自动折叠包装成型设备结构

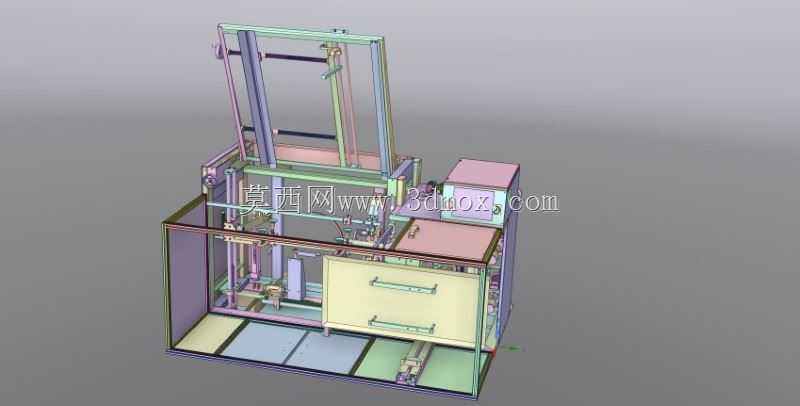

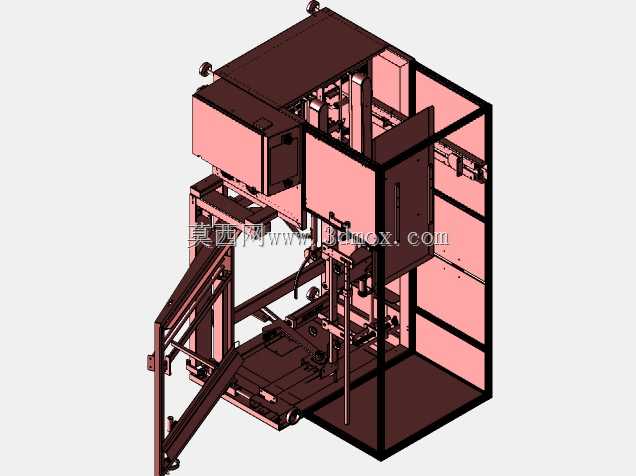

　　这款设备主要面向快消品、电子元器件、小型五金配件的后道包装工序，适配常规瓦楞纸箱的开箱、折边、初步压合成型作业，可对接前端装箱工位与后端封箱、码垛输送线，替代传统人工折箱的重复劳作，在中小批量多规格纸箱换产场景下，能通过调整折边机构的限位位置适配不同长宽高的纸箱坯料，减少产线换型的调试时长。从结构布局来看，设备采用立式框架搭建，底部为承托底座，预留了与车间地面地脚螺栓连接的安装孔位，整体安装边界需预留左右各0.8米、前后1.2米的操作维护空间，顶部框架搭载折边压合的竖向驱动组件，驱动行程覆盖常规300-500mm高度的纸箱成型需求，侧部设置的料仓可堆叠放置预裁切压痕的纸箱坯料，通过分料机构逐片取出输送至成型工位。

　　设备的功能逻辑围绕纸箱成型的工序顺序排布，首先是纸箱坯料的吸取撑开，通过真空吸盘组件将平放的纸箱坯料吸起并撑开为筒状，输送至成型工位后，底部折边机构先完成纸箱下盖的折合并托住箱体，随后侧部的折边推块依次完成纸箱侧边折边的定位，竖向压合机构下行将上盖折边压入指定位置，完成纸箱的初步成型，整个动作流程通过各工位的机械限位保证折边精度，避免人工折箱出现的折边歪斜、盖缝间隙过大的问题。设计过程中针对纸箱坯料的公差适配做了结构优化，所有与纸箱接触的推块、压头都采用了柔性贴面材质，避免硬接触刮花纸箱表面印刷层，同时各折边执行件的行程都设置了可调限位，可根据不同厚度瓦楞纸的回弹量调整压合深度，保证不同克重瓦楞纸箱的成型合格率。

　　设备的框架主体采用工业铝型材搭配钣金护板搭建，既保证了整体结构的刚性，又减轻了设备整体重量，底部设置的可调脚杯可适应车间地面的不平整情况，方便安装时调整设备水平度，侧部的电控柜集成在设备主体旁，减少了外部布线的杂乱问题，各运动部件的传动位置都设置了安全防护挡板，避免操作人员误触运动部件引发安全隐患。从实际应用的角度看，这款设备不需要复杂的参数设置，操作人员仅需根据当前生产的纸箱规格调整对应位置的限位挡块，即可快速启动生产，相比全自动高速开箱机，它的结构更简单，维护成本更低，适合中小型生产企业的包装产线使用，在纸箱规格切换不频繁、产能要求中等的场景下，能稳定完成纸箱折叠成型的作业，减少人工投入的同时保证包装成型的一致性。

　　设备的成型工位下方设置了废料收集抽屉，可收集折边过程中掉落的纸屑等杂物，方便日常清洁维护，各驱动单元采用模块化安装，当某一动作部件出现故障时可快速拆卸更换，减少产线停机时间，整体结构没有冗余的复杂设计，所有机构都围绕纸箱折叠成型的核心工序设置，在保证功能完整的前提下尽可能压缩了设备的占地面积，适配车间有限的安装空间。
