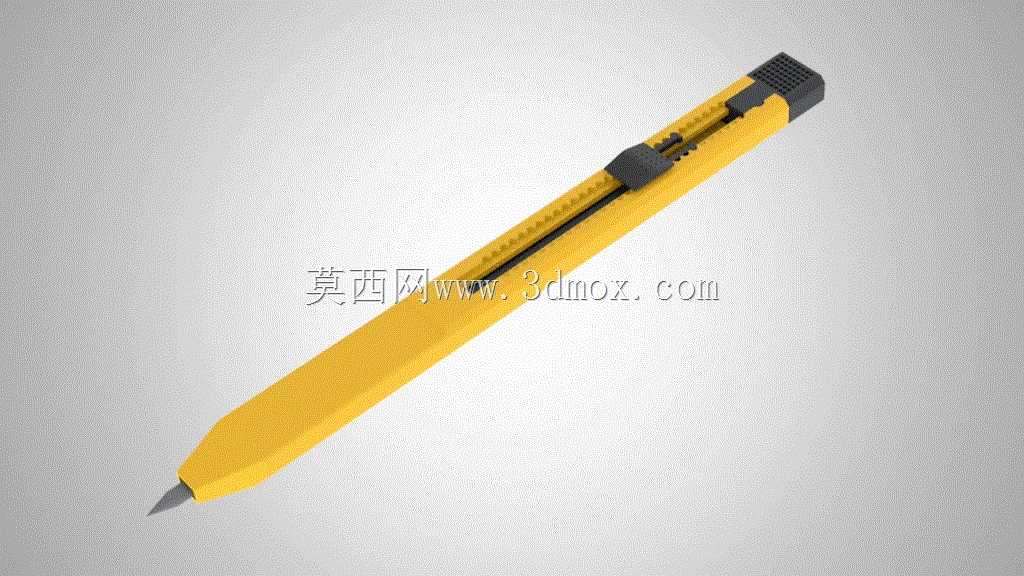

Master Hand平头手动机械木匠铅笔结构设计

　　这款手动机械木匠铅笔，是面向木工作业、钣金划线、现场安装标记场景开发的手持划线工具，区别于传统木质铅笔需要反复削尖的使用痛点，整体采用推键式出芯结构，适配硬质木工铅芯，能够在木材、金属、混凝土等多种粗糙作业表面留下清晰耐摩擦的标记线条，在现场施工、木作下料、构件定位等工序中，能够大幅减少工具准备的辅助时间，提升划线作业的连续性。

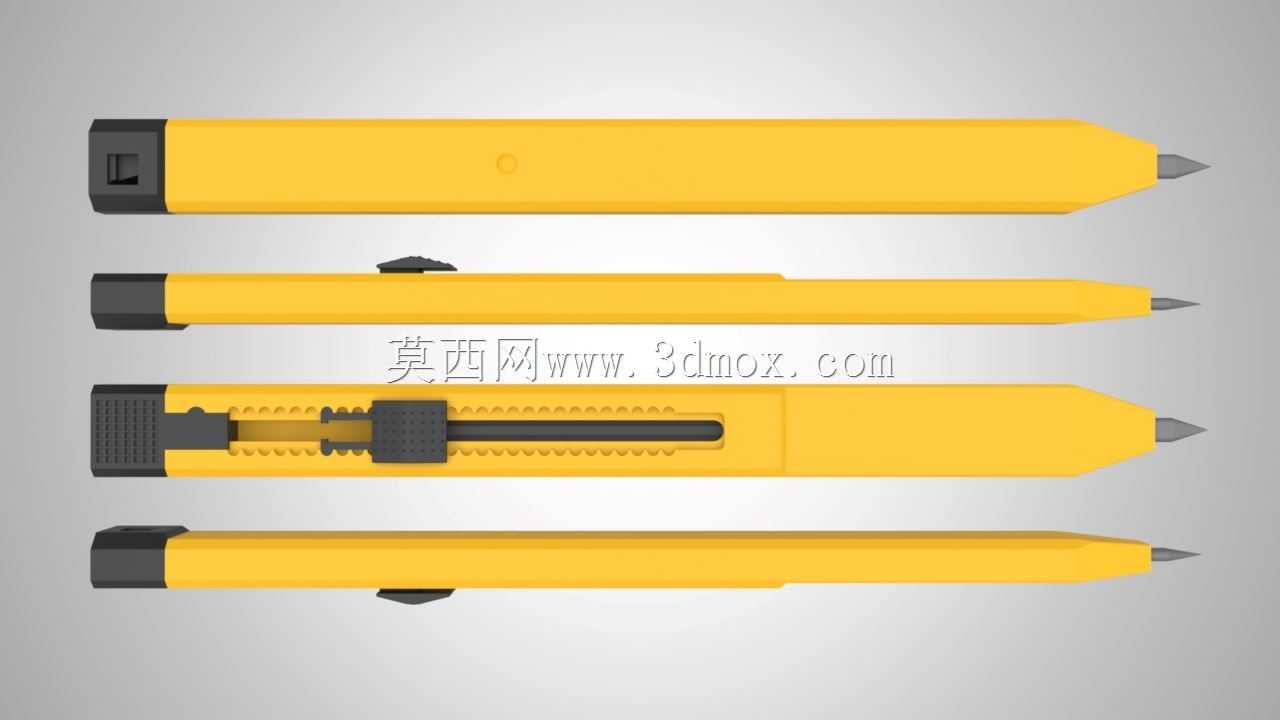

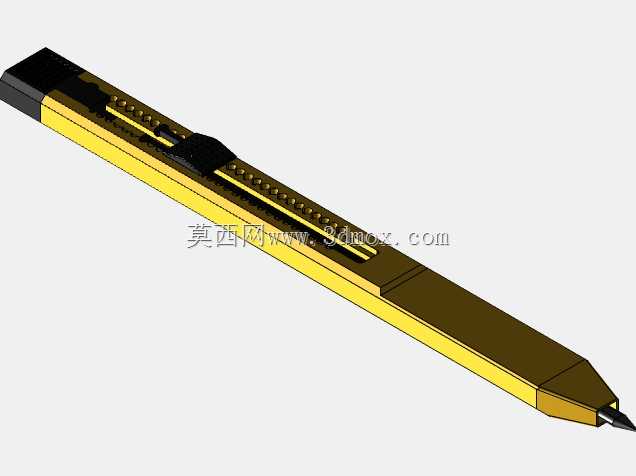

　　从结构组成来看，整套结构拆分后包含笔身主体、导轴组件、铅芯储仓、笔帽端盖、内置磨刃器、磨刃器刀片六个独立模块，各模块之间采用卡扣与滑槽配合的装配方式，没有额外的紧固件，日常维护更换铅芯或者清理磨刃器碎屑时，不需要额外工具即可完成拆解与组装，适配工地、车间等复杂作业环境下的快速操作需求。笔身主体采用长条形等截面设计，握持段做了微弧面处理，匹配人手握持时的指腹贴合角度，长时间握持划线时不会产生硌手的问题，整体外轮廓没有突出的尖锐结构，放入工具袋或者工作服口袋时不会勾挂布料，也避免了磕碰时突出结构断裂的风险。

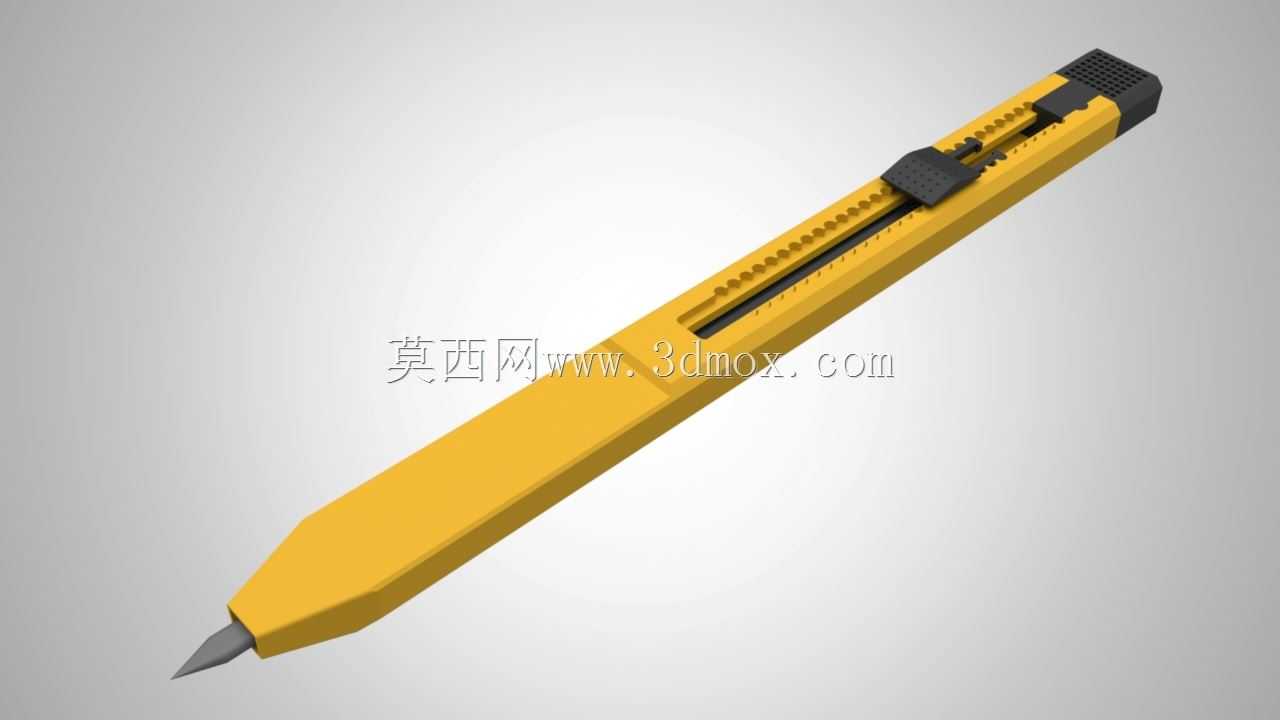

　　功能配置上，笔身内置的磨刃器集成在笔尾端盖位置，不需要额外携带单独的铅芯磨尖工具，出芯长度可以通过笔身侧面的滑动推键进行无级调节，推键内部设置了阻尼定位结构，划线过程中铅芯不会因为受力出现回缩的问题，针对不同作业场景的划线需求，可以调整铅芯伸出长度：在粗糙混凝土表面标记时可以适当缩短伸出长度避免铅芯断裂，在精细木作下料划线时可以调整到合适长度保证线条清晰度。结构设计上针对铅芯的受力场景做了优化，导轴部分的内孔与铅芯采用小间隙配合，铅芯伸出后导轴能够提供足够的径向支撑，即使用力按压划线，也不会因为铅芯悬臂过长出现折断的情况，相比普通民用自动铅笔，支撑段长度更长，配合间隙控制更严格，能够承受作业场景下更大的按压力度。

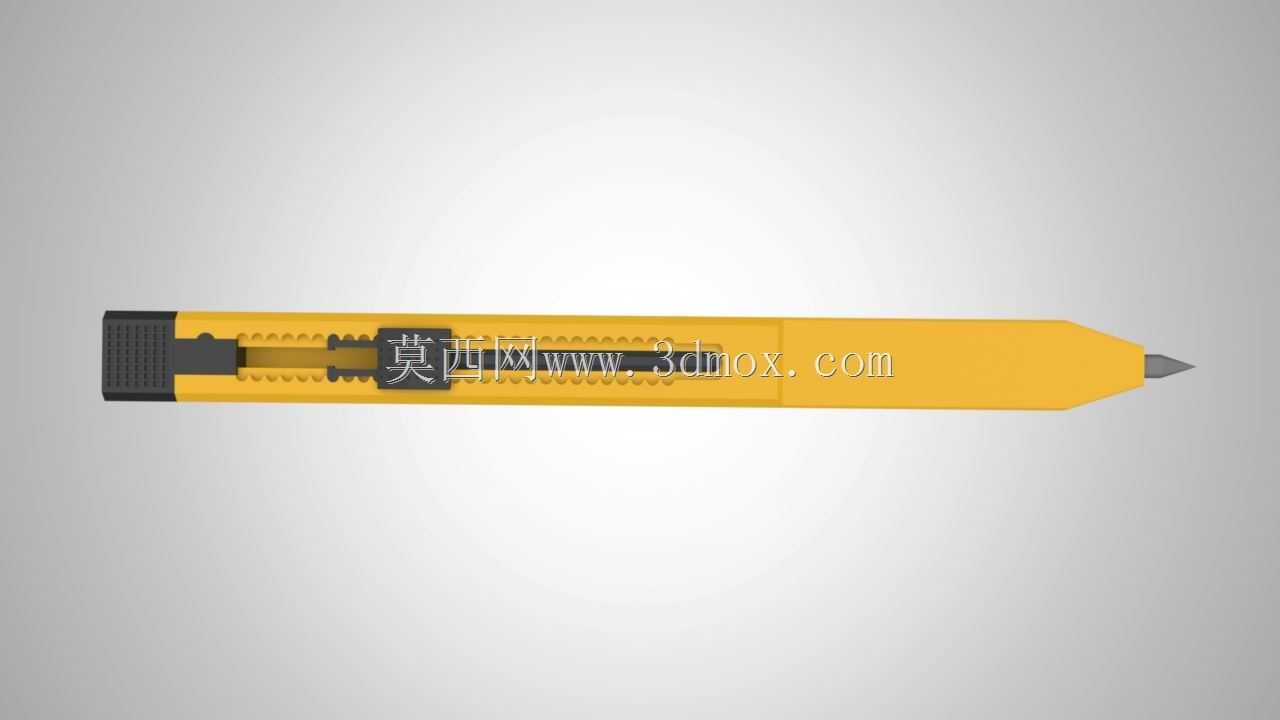

　　三种配置结构分别对应不同的使用状态：动态主轴状态下推键可以自由滑动，快速调整铅芯伸出长度；闭合锁定状态下推键位置固定，铅芯无法回缩也无法继续伸出，适合固定长度铅芯的连续作业，避免误触推键导致铅芯移位；开路锁定状态下可以将铅芯完全收回笔身内部，携带时不会因为误碰推出铅芯导致铅芯折断或者污染衣物。笔身的滑槽采用贯通式设计，长期使用后进入滑槽的铅芯碎屑、灰尘可以直接从滑槽端部倒出，不会因为积尘导致推键卡滞，磨刃器的刀片采用嵌入式固定，磨损后可以直接更换同规格刀片，不需要更换整个笔尾组件，降低长期使用的维护成本。

　　安装边界与尺寸设计上，整体笔身长度控制在单手握持的舒适区间，笔身截面宽度与厚度适配成年男性的握持尺寸，放入标准工装裤的笔袋时不会露出过多，避免弯腰作业时笔身被剐蹭掉落。铅芯的储仓空间可以容纳多根备用铅芯，一次装填可以满足长时间户外作业的使用需求，不需要额外携带铅芯收纳盒。导轴的出口端做了收口处理，铅芯伸出时的导向精度更高，划线时的线条宽度一致性更好，不会因为铅芯晃动出现线条粗细不均的问题，针对木工作业中常见的斜向划线、靠尺划线场景，笔嘴位置做了避空设计，靠紧直尺划线时笔身不会与尺边产生干涉，能够保证笔尖始终贴合划线基准面，提升划线的位置精度。
