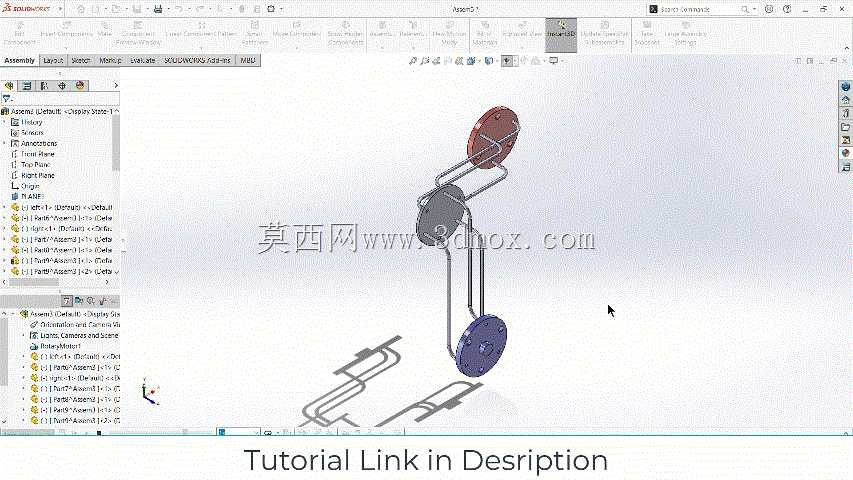

Solidworks动力传递轮系联动演示结构

　　这套轮系联动结构主要用于教学演示场景下的机械动力传递原理展示，也可作为小型轻工设备中长距离变向动力传输的参考构型，在职业院校机械原理实训台、科普展品传动模块、小型非标自动化设备的动力分流布局中都能找到适配的应用空间。从实际功能来看，该结构通过三个不同直径的盘状轮件配合刚性连杆与挠性传动件，可实现单动力输入下的多轴同步异向转动，能够在狭小安装空间内完成动力的转向与分路传输，避免了传统齿轮传动需要多组啮合轮件带来的布局冗余问题。设计过程中优先考虑了传动路径的可视化效果，所有传动构件均采用外露式布局，没有额外的壳体遮挡，能够让观察者清晰看到动力从输入轮经过中间传动组件传递到两个输出端的完整过程，轮件之间的连杆采用弯折成型的金属杆件，

　　既保证了传动过程中的结构刚性，又通过弯折角度适配了不同轮件的安装高度差，避免传动过程中出现杆件与轮面的运动干涉。从安装边界来看，整套结构的横向占用空间集中在输入轮到远端输出轮的直线区间内，纵向高度不超过最大轮件直径的1.2倍，安装时仅需要固定三个轮件的转轴座即可完成整体定位，不需要额外设计复杂的支撑框架，三个轮件的转轴均采用同轴度公差控制在0.02mm以内的设计，保证传动过程中不会出现轮件偏摆导致的传动件脱落问题。在功能特性上，该结构可适配不同转速的动力输入，当输入端接入低转速大扭矩动力时，可通过调整挠性传动件的张紧度来保证传动效率，张紧结构直接集成在中间连杆的连接位置，不需要额外加装独立张紧轮，进一步压缩了整体结构的占用空间。

　　设计时特意将两个输出轮的转动平面设置为相互垂直的状态，可同时输出两个不同方向的转动动作，能够满足需要多方向动力输出的小型设备需求，比如小型分拣装置的拨杆驱动、展示装置的多部件同步动作等场景。结构中的轮件均采用等厚圆盘设计，轮缘位置预留了传动件的安装槽，槽深控制在传动件直径的三分之一，既能够保证传动件嵌入后不会轻易滑脱，又不会因为槽深过大导致传动件在轮缘处出现过度弯折而加速磨损。连杆与轮件的连接位置采用了低摩擦的铰接结构，铰接处的间隙控制在0.01mm以内，既保证连杆能够随轮件转动灵活摆动，又不会因为间隙过大导致传动过程中出现明显的回差，影响动力传递的精度。整套结构的传动比可通过更换不同直径的轮件进行灵活调整，

　　不需要改动整体的安装布局，只需要对应调整连杆的弯折角度即可适配新的轮件尺寸，具备较强的改造适配性，在实训教学场景下，学员可通过更换不同轮件、调整连杆角度来直观观察传动比变化对输出转速、扭矩的影响，相比纯理论教学具备更强的实操性。在实际设备应用中，该结构可直接集成到小型自动化生产线的动力分流模块中，为不同工位的执行件提供同步动力，由于整体结构零件数量少，后期维护仅需要定期检查传动件的磨损情况与铰接点的润滑状态即可，不需要复杂的维护工序，能够降低设备的长期使用成本。
