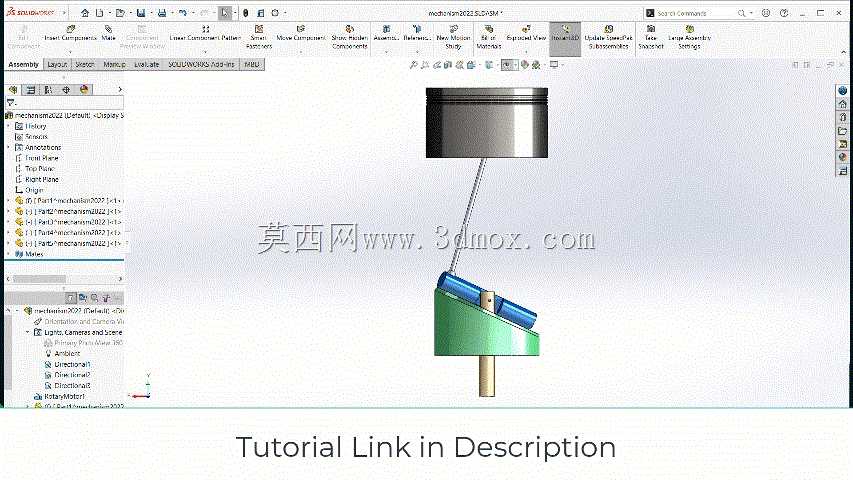

轴流动力Z型曲柄活塞传动结构设计

　　这套轴流布局的Z曲柄活塞传动结构，主要适配小排量紧凑型动力单元的开发场景，常见于便携动力工具、小型航空模型动力组、微型发电机组的核心传动段设计，区别于传统直列曲柄连杆机构的侧向布局，Z型曲柄的折角设计能将活塞的直线往复运动直接转换为垂直于活塞轴线的旋转输出，大幅压缩动力单元的轴向安装尺寸，在空间受限的动力舱布局里能留出更多空间给散热结构、供油组件与电控模块。从实际功能逻辑来看，这套结构的核心是通过Z型折角曲柄的偏心段连接活塞销与输出轴，活塞在缸套内做上下往复运动时，连杆随曲柄偏心段做空间摆动，不存在传统直列曲柄的侧向分力过度磨损缸壁的问题，能有效降低活塞与缸套之间的偏磨损耗，延长动力单元的维护周期。

　　设计过程中首先要确认活塞的行程边界，Z曲柄的偏心距直接决定活塞的上下止点距离，建模时需要先锁定输出轴的旋转中心，再根据目标排量计算活塞直径与行程的匹配值，确保活塞在上止点时与缸盖的燃烧室间隙控制在合理范围，避免碰撞同时保证压缩比符合设计要求。外形尺寸方面，这套结构的径向尺寸主要由活塞直径决定，轴向尺寸仅需覆盖活塞行程、曲柄厚度与输出轴支撑段的长度，相比同排量传统曲柄连杆机构，轴向安装长度能缩短30%左右，安装边界上需要预留输出轴端的轴承安装位，缸套外壁需要预留散热鳍片的安装空间，曲柄腔的侧壁需要开设润滑油道接口，保证运动副的润滑供给。结构细节上，连杆与曲柄销、活塞销的连接位置都设计了衬套安装位，建模时预留了衬套的压装公差，

　　活塞裙部设计了导向环与气环的安装槽，Z型曲柄的两个折角位置做了圆弧过渡处理，避免应力集中导致的曲柄疲劳断裂，输出轴端设计了键槽结构，方便外接负载的传动连接。运动仿真验证阶段，需要重点检查活塞运动到上下止点时，连杆与曲柄、缸套之间是否存在运动干涉，尤其是Z型曲柄做旋转运动时，折角段与曲柄腔内壁的间隙需要控制在安全范围内，同时要核算不同转速下曲柄的动平衡量，必要时在曲柄的对称位置设计配重结构，降低高速运转时的振动幅值。实际应用中，这类Z曲柄轴流结构因为布局紧凑、传动效率高，在小型二冲程动力单元、便携植保无人机的燃油动力组、手持破拆工具的动力段都有广泛的适配性，建模时所有配合面都按照机械加工的公差要求做了尺寸标注，活塞与缸套的配合选用间隙配合，曲柄与轴承的配合选用过渡配合，确保加工装配后能顺畅运转，不会出现卡滞或旷量过大的问题。
