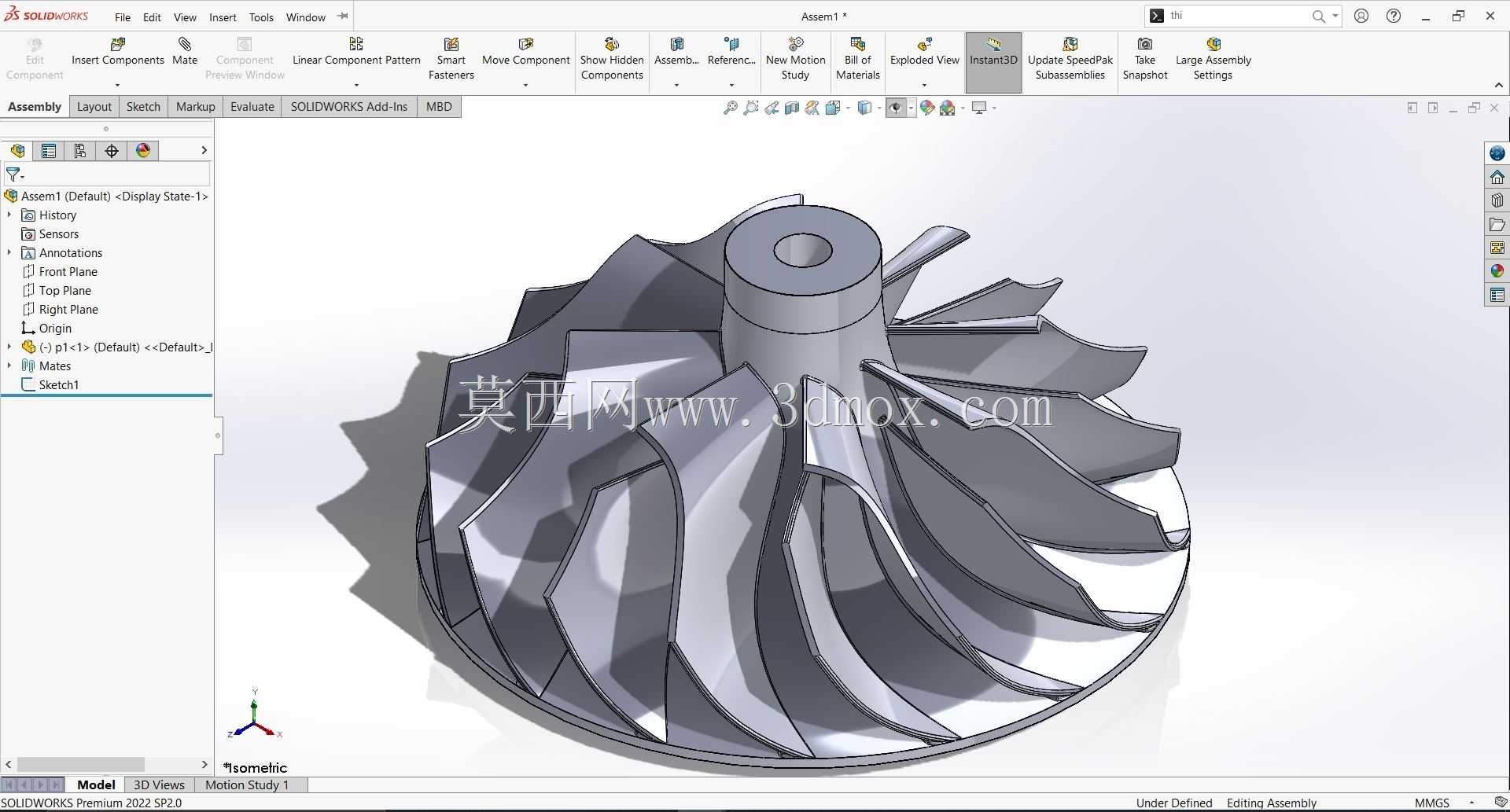

离心叶轮结构设计练习三维作品

项目分类:通用机械零部件 发布时间:2022-07-14 ID:683077
  • 离心叶轮结构设计练习三维作品

  在透平机械与流体输送设备的设计体系中,离心叶轮是决定整机能量转换效率的核心部件,这类结构广泛应用在离心式压缩机、涡轮增压器、小型工业风机、离心水泵等设备中,承担着将原动机输出的机械能转化为流体压力能与动能的核心作用,其曲面造型精度、叶片分布均匀性直接决定设备运行时的气动噪声、能量转换效率与运行稳定性。

  从结构设计逻辑来看,这类后弯式离心叶轮的设计需要先确定核心安装基准,也就是中心轴孔的尺寸与配合公差,轴孔作为整个叶轮与动力输出轴连接的核心定位面,需要根据配套轴径设计对应的配合精度,通常采用过渡配合保证传动过程中无相对窜动,轴孔上方的凸台结构用于安装轴向锁紧件,避免高速旋转时叶轮发生轴向位移。叶轮的轮盘部分作为承载所有叶片的基体,其厚度从中心向边缘逐渐减薄,既可以降低整体转动惯量,减少原动机启动时的负载冲击,也能保证高速旋转时轮盘自身的结构强度,避免离心力导致的轮盘变形。

  叶片部分采用空间扭曲曲面设计,这种曲面造型不是规则的拉伸或旋转特征,而是根据流体在叶轮内的流动轨迹拟合生成,每个叶片的进口角与出口角经过匹配设计,保证流体进入叶片流道时无明显冲击,流出时能获得预设的周向速度,相邻叶片之间形成的流道截面从进口到出口逐渐扩大,让流体在流道内流动时完成动能到压力能的初步转换。叶片与轮盘的连接处采用圆角过渡,避免应力集中,因为高速旋转时叶片根部承受的离心力最大,直角连接很容易在长期交变载荷下出现疲劳裂纹,合理的圆角设计可以分散应力,提升部件的使用寿命。

  这类叶轮的安装边界需要匹配对应的蜗壳或导叶结构,叶轮的外圆直径决定了配套蜗壳的最小内腔尺寸,叶轮出口宽度需要与蜗壳的流道入口宽度对齐,避免流体流动过程中出现突然的通流截面变化造成额外的流动损失。在实际建模练习过程中,这类空间曲面叶片的建模需要先绘制叶片的中面型线,通过投影、放样等操作生成叶片曲面,再对曲面进行加厚处理,之后通过圆周阵列生成所有叶片,阵列过程中需要保证每个叶片的角度偏差控制在极小范围内,否则会导致叶轮动平衡超标,运行时出现明显振动。

  从实际应用场景来看,小尺寸的这类离心叶轮常应用在小型涡轮增压器、桌面级高速风机、牙科治疗设备的供气单元中,这类应用场景通常要求叶轮具备较高的转速,部分场景下转速可达每分钟数万转,因此对叶轮的动平衡精度、材质强度都有较高要求;大尺寸的同结构叶轮则应用在工业离心通风机、污水处理曝气泵等设备中,这类场景下转速相对较低,但对通流效率、抗磨损性能有更高要求。设计过程中还需要考虑叶轮的整体重量,在保证结构强度的前提下尽可能去除多余材料,比如轮盘非配合面可以做减重结构设计,降低转动惯量的同时也能减少材料消耗。另外叶片的数量选择也需要匹配设计工况,叶片数量过少会导致流道内的流体流动控制不足,容易出现涡流损失,叶片数量过多则会增加流道的壁面摩擦损失,需要根据设计的流量、压升参数选择合理的叶片数,平衡两类损失达到最优的效率点。
