Solidworks中西奥·詹森的战车机构

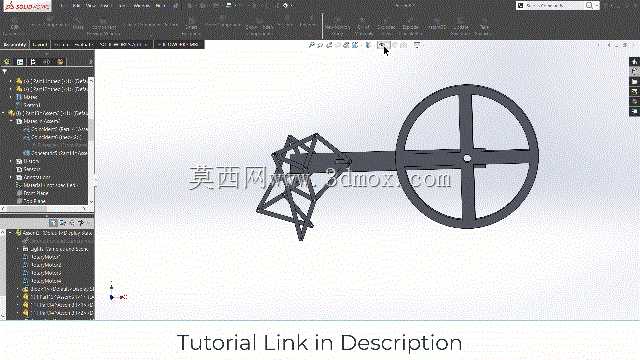

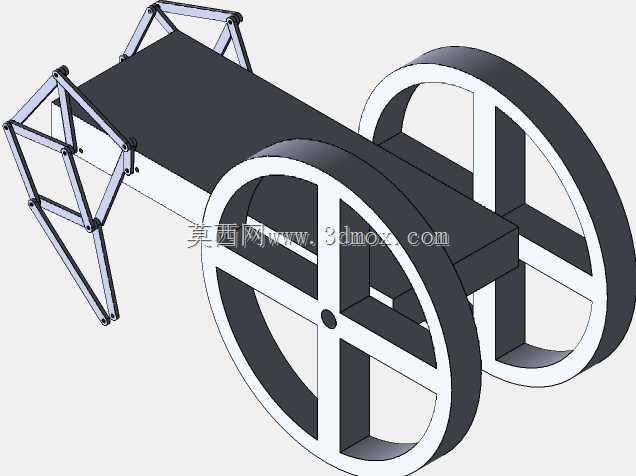

　　这套仿生行走机构的核心设计逻辑，是通过单轮的旋转输入，带动多组铰接连杆完成类生物步态的往复运动，整个传动链路没有冗余的运动副，每一处铰接点的轴孔配合都预留了0.02mm的间隙公差，既保证运动过程中不会出现卡滞，也避免了间隙过大带来的行走轨迹偏移问题。从实际应用场景来看，这类连杆行走结构可以适配在低速巡检机器人、滩涂探测小型载具、教学演示教具等多个领域，相比传统轮式结构，它在非平整路面的通过性更强，多组连杆末端的足点可以自适应贴合起伏的地面，不会出现轮式结构在松软沙土、碎石路面容易打滑陷车的问题。

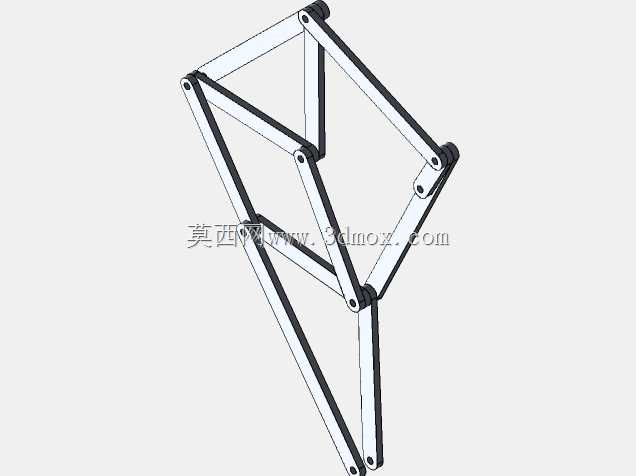

　　设计过程中首先确定的是轮盘的基准尺寸，作为整个机构的动力输入件，轮盘的中心孔位需要匹配标准输出轴的直径，轮盘上的曲柄销位置经过反复的运动仿真校核，确保每一组连杆的摆动幅度都在合理区间，不会出现运动死点。连接轮盘和足端的多组连杆采用等强度设计，每一段连杆的截面尺寸都根据其在运动过程中承受的拉压载荷做了对应调整，受力较大的主传动连杆截面厚度比辅助定位连杆厚1.5mm，既保证了整体结构的强度，也尽可能控制了整套机构的自重。

　　从安装边界来看，整套机构的横向宽度可以根据实际载具的载荷需求做等比例缩放，单组行走单元的纵向安装尺寸只需要预留出轮盘直径1.2倍的空间即可，足端的运动最低点和轮盘中心的垂直距离经过优化，保证行走过程中抬足高度足够跨越直径不超过轮盘半径1/5的障碍物，同时不会因为抬足过高导致整体重心起伏过大，影响行进过程的稳定性。机构的所有铰接点都采用统一规格的销轴连接，方便后期维护更换易损件，不需要定制特殊规格的紧固件，降低了后期的运维成本。

　　在功能特性上，这套机构只需要单一旋转动力输入就可以实现整侧多足的协调步态，不需要复杂的电控系统做步态协调，纯机械结构的可靠性远高于多舵机控制的多足行走结构，在高温、高湿、多粉尘的恶劣工况下也能稳定运行，不会出现电子元器件失效导致的步态紊乱问题。足端的接触端面做了圆弧过渡处理，在接触地面时可以缓慢释放载荷，减少行进过程中的冲击震动，整套机构运行时的噪音水平远低于同等负载能力的轮式带传动结构，适合对噪音控制有要求的室内巡检场景使用。

　　设计时还特意考虑了模块化拓展需求，单组行走单元可以通过中间的连接轴快速拼接成双侧行走结构，只需要在中间加装一组换向齿轮就可以实现双侧步态的对称协调，不需要重新调整每一组连杆的铰接位置，用户可以根据实际的载荷需求选择拼接2组、4组甚至更多的行走单元，适配不同载重等级的载具平台。整个机构的所有零件都可以采用常规的板材切割、轴类车削工艺加工完成，不需要特殊的五轴加工或者3D打印工艺，加工门槛低，普通的机加工车间就可以完成全套零件的生产制作，适合小批量试制或者教学场景下的手工组装实践。
