小型滑移式工程装载作业设备结构

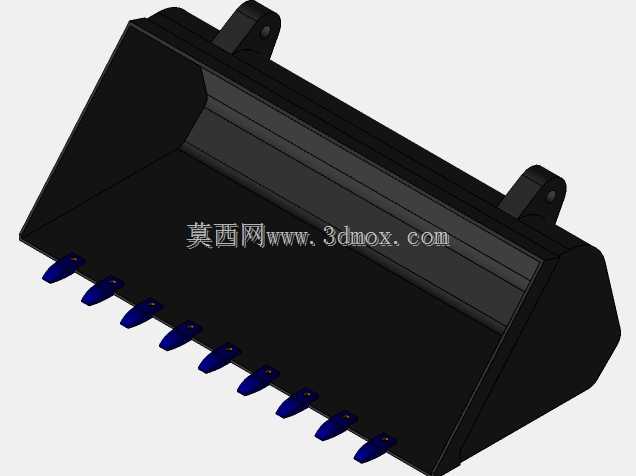

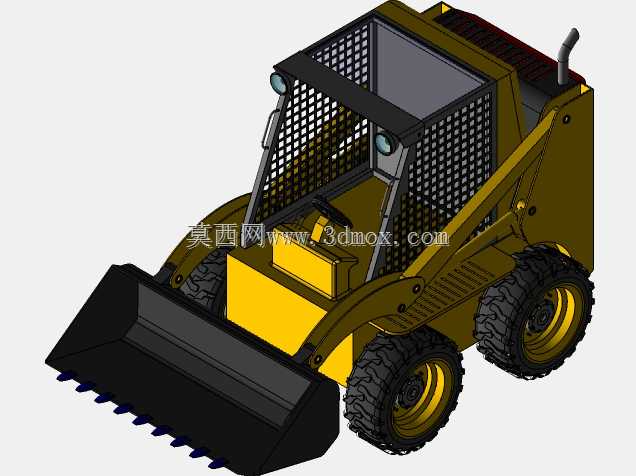

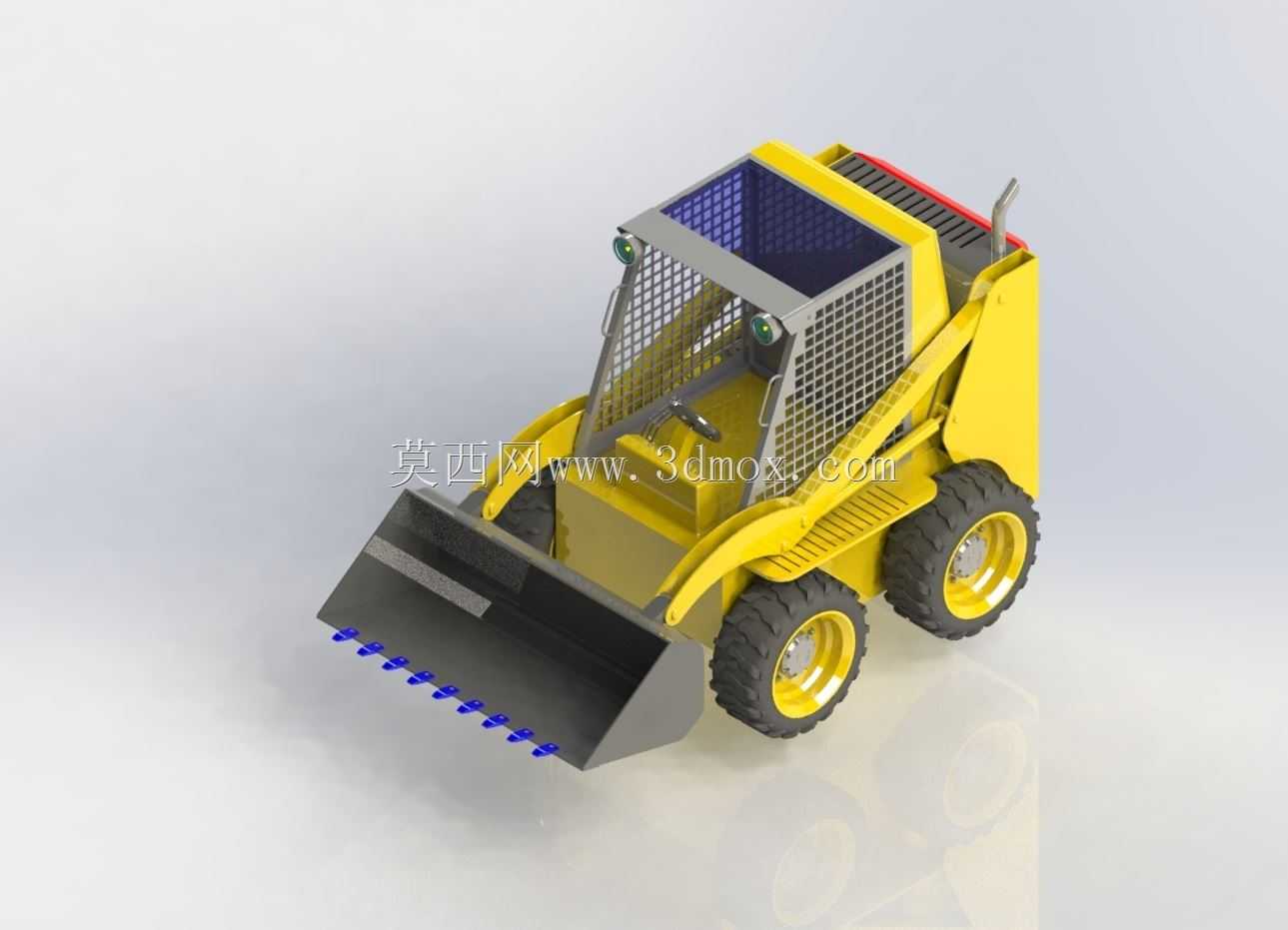

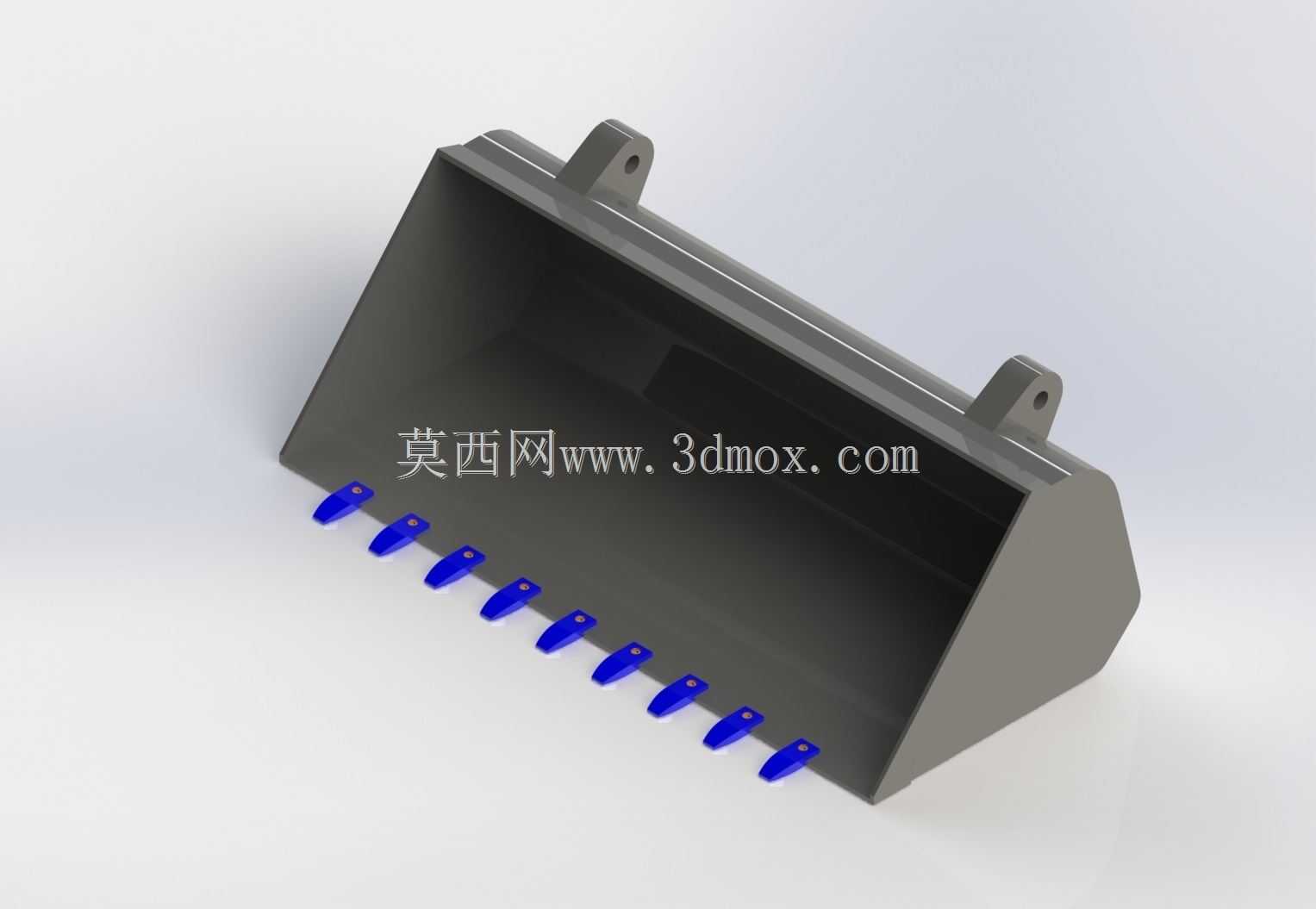

　　这类小型滑移装载设备，在狭小场地的施工作业场景里适配性极强，不管是厂区内部的散料转运、市政管线施工的场地清理，还是仓储库区的货位整理、园林工程的土方整备，都能凭借极小的转弯半径完成大型装载设备无法进入的作业任务，区别于常规轮式装载机的转向结构，滑移转向依靠两侧车轮的转速差实现转向，甚至可以完成原地回转，在巷道、车间内部、狭窄街巷这类受限空间里的作业优势非常明显。从结构设计逻辑来看，整机采用轮式刚性车架布局，工作装置布置在车头正前方，动臂铰接点位于车架两侧偏上位置，铲斗通过连杆机构与动臂前端连接，配合液压驱动的举升、翻斗油缸，可完成散料铲装、重物举升、场地平整等常规作业动作，前端铲斗的斗齿结构做了等距排布设计，

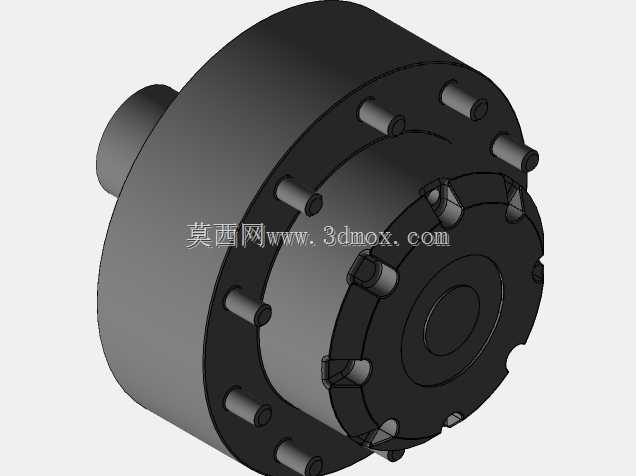

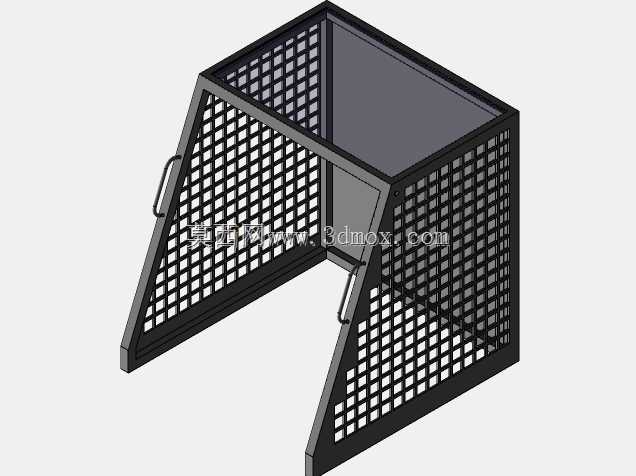

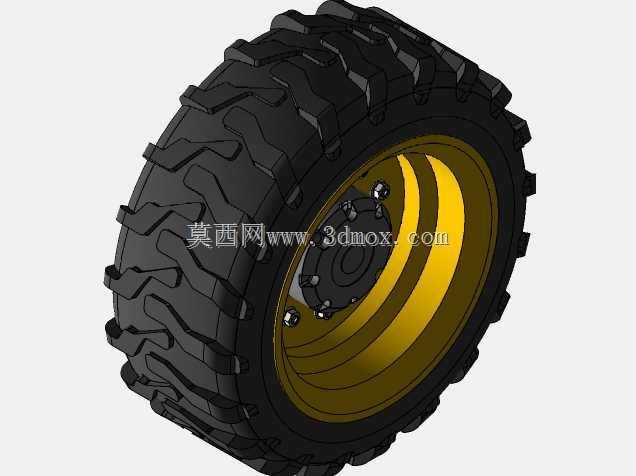

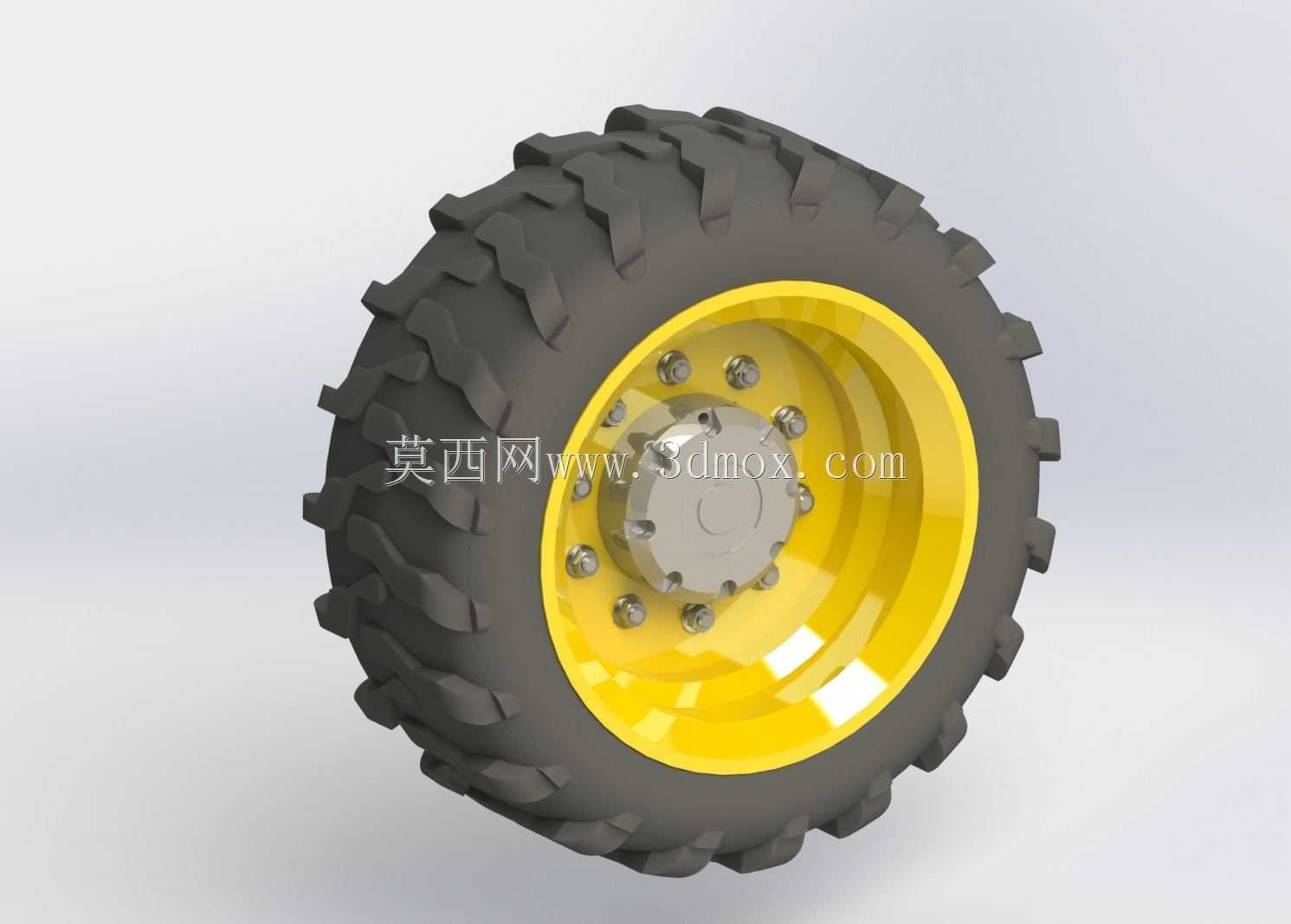

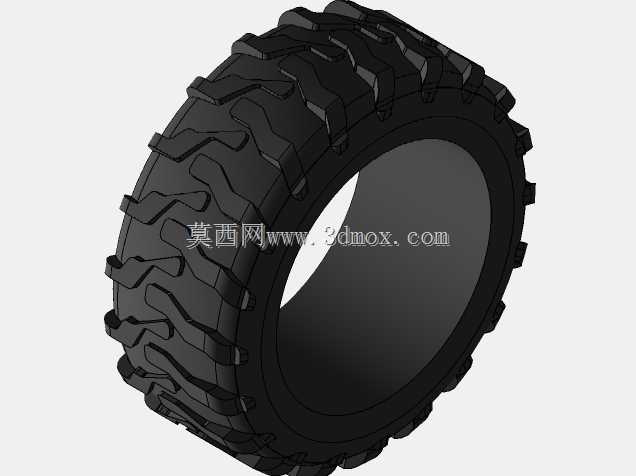

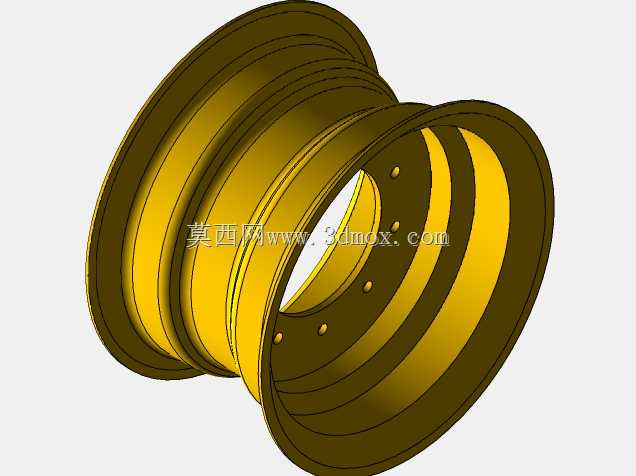

　　切入料堆时的阻力分布更均匀，铲斗刃口做了加厚处理，应对硬质土方、碎石类物料的磨损时耐用性更强。驾驶室区域采用防滚翻防护框架结构，外围覆盖网格状防护网，既可以保证作业时驾驶员的前方视野，也能避免作业过程中飞溅的碎石、物料飞入驾驶区域造成安全隐患，驾驶室内的操纵机构采用紧凑布局，适配滑移设备的小体积机身设计，操纵杆的布置位置符合人体工程学要求，长时间作业的操作疲劳度更低。动力舱布置在机身后部，与驾驶室之间做了隔热隔断设计，既可以平衡整机前后配重，避免铲装重载时出现机头翘头的问题，也能减少动力系统的热量、振动传递到驾驶区域，行走系统采用宽基工程轮胎，胎面的深花纹设计在泥泞、松软场地的抓地力表现更好，轮辋采用高强度钢制结构，

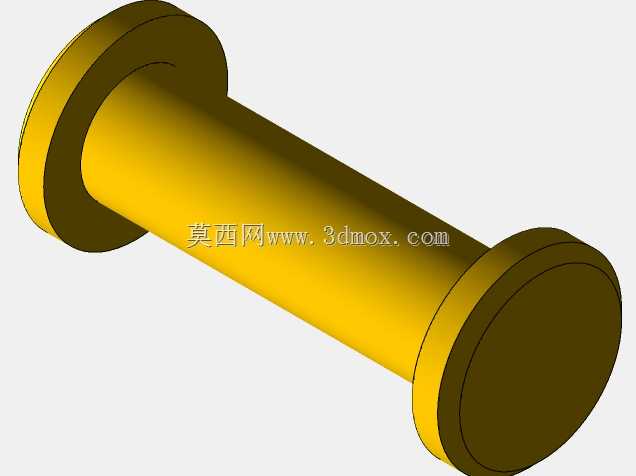

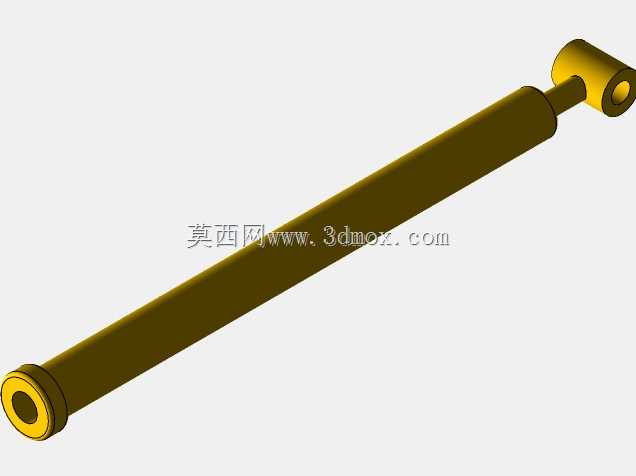

　　承受重载冲击时的抗变形能力更强。从安装边界尺寸来看，这类小型滑移设备的整机宽度控制在1.8米以内，整机长度不含铲斗时在2.5米左右，铲斗处于收斗状态时的整机长度约3.2米，机身高度不含防护架顶部时在1.9米上下，完全可以通过常规的厂区门洞、狭窄施工通道，适配各类受限空间的作业需求。液压系统的管路布置沿着动臂内侧、车架侧边走线，管路固定点做了减震防护，避免作业过程中管路与结构件反复摩擦造成破损，液压油缸的铰接点都配置了自润滑轴套，日常维护时的注油保养点位集中布置，减少日常维保的工作量。整机的配重块集成在后车架内部，不需要额外外挂配重结构，进一步压缩了整机的外形尺寸，后部的动力舱舱门采用可上翻开启设计，日常检查油液、更换滤芯、

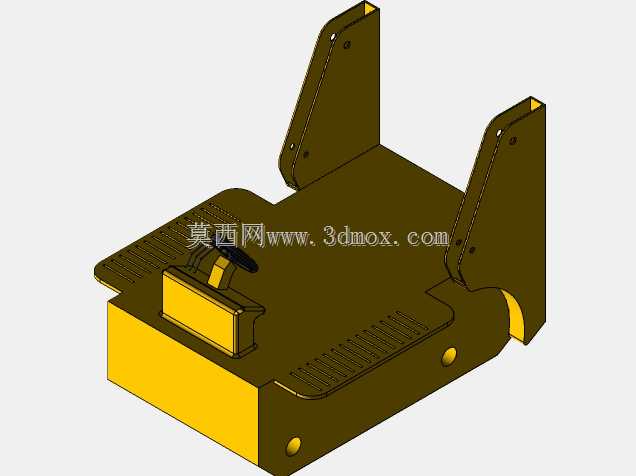

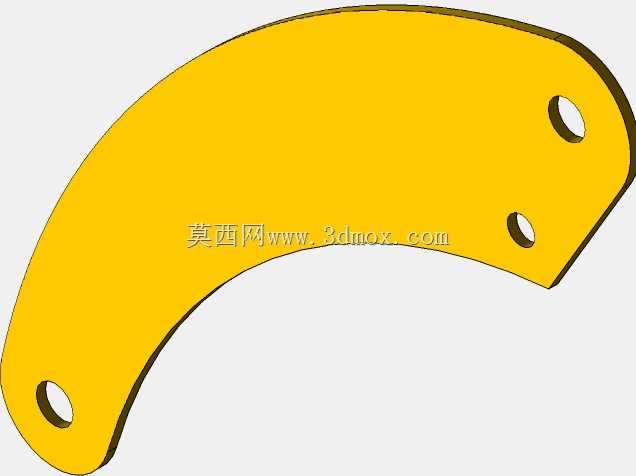

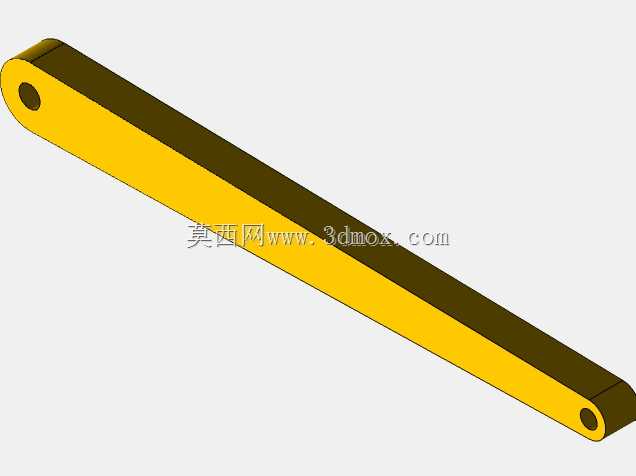

　　检修管路时的操作空间充足，不需要拆解过多外围覆盖件。工作装置的连杆机构采用Z型反转结构，铲斗的收斗角、卸料角参数经过匹配优化，举升过程中的铲斗平移性表现较好，举升最大高度时的卸料距离可以满足常规货运车辆的栏板高度卸料需求，不会出现物料撒漏在轮胎附近的问题。车架主体采用箱型焊接结构，关键受力位置的板材做了加厚处理，动臂与车架的铰接点采用双支撑结构，承受偏载作业时的结构强度更有保障，日常作业中哪怕出现单侧铲斗受力的工况，铰接位置的变形量也能控制在允许范围内。这类设备除了标配的铲斗之外，还可以通过快换机构更换破碎锤、货叉、清扫器、抓斗等不同属具，适配更多类型的作业场景，快换接口采用标准化的液压快插接头，更换属具时不需要额外拆解管路，操作效率很高。在三维建模过程中，这类设备的结构需要重点关注铰接点的运动干涉检查，尤其是动臂举升、铲斗翻转的全行程范围内，要确认管路、覆盖件、轮胎之间没有运动干涉，防护网的网格尺寸要兼顾视野和防护要求，网格过密会遮挡驾驶员视线，网格过大则起不到防飞溅的作用，轮胎与轮拱之间的间隙要预留足够的跳动量，避免颠簸路面作业时轮胎与车架发生剐蹭。
