欧规分体式手机充电器结构三维设计

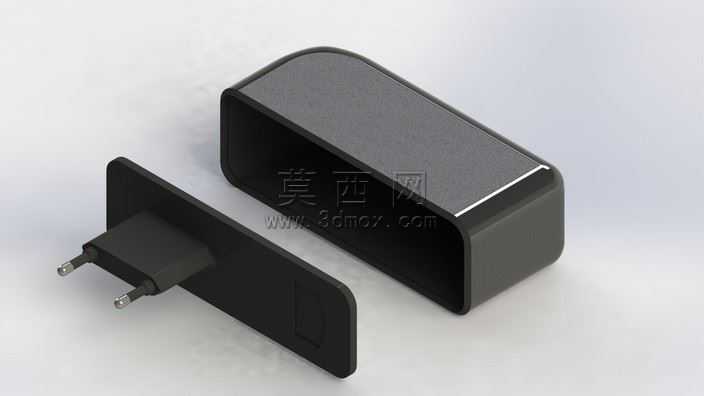

本作品为欧规分体式手机充电器的三维结构设计，建模过程采用SolidWorks完成全参数化特征构建，整体分为插头插合端与外壳腔体两个独立可拆分模块，还原了产品实际生产中的装配逻辑。建模阶段首先绘制插脚的二维截面草图，通过拉伸特征生成欧规标准圆柱插脚，插脚根部做圆角过渡处理避免应力集中，插脚与插头基座的配合位置设计了定位卡槽结构，保证插合时的对位精度。插头基座部分采用薄壁抽壳特征构建，壁厚均匀控制在1.8mm，符合注塑成型的工艺要求，基座边缘做0.3mm的圆角处理，既消除锐边提升使用安全性，也避免注塑件出现尖角缺料的问题。外壳腔体部分为一端开口的矩形薄壁结构，建模时通过拉伸切除构建内部容纳空间，腔体内部预留了PCB板、整流元件、USB输出接口的安装卡位，腔体开口边缘设计了与插头基座配合的止口结构，保证两者装配后缝隙均匀、无错位偏移。材质渲染阶段，外壳与插头基座均采用哑光磨砂黑色塑胶材质，调整材质的粗糙度参数至0.7，还原普通消费类充电器的亲肤磨砂质感，插脚部分采用金属镍材质，调整反射参数模拟电镀金属的哑光金属光泽，避免过度反光造成的视觉失真。渲染时采用45度侧上方柔光打光，弱化硬阴影，清晰展现产品的分体结构、边角过渡细节与插脚的形态特征。设计过程中充分考虑了产品的实际使用需求，分体式结构既可以单独更换插头部分适配不同地区的插脚标准，也方便外壳腔体内部的电子元件组装与后期维修，整体外形采用圆润的R角过渡，握持插拔时手感舒适，无尖锐棱角，整体尺寸控制在常规便携充电器的规格范围内，兼顾了结构实用性与外观的简洁质感。
