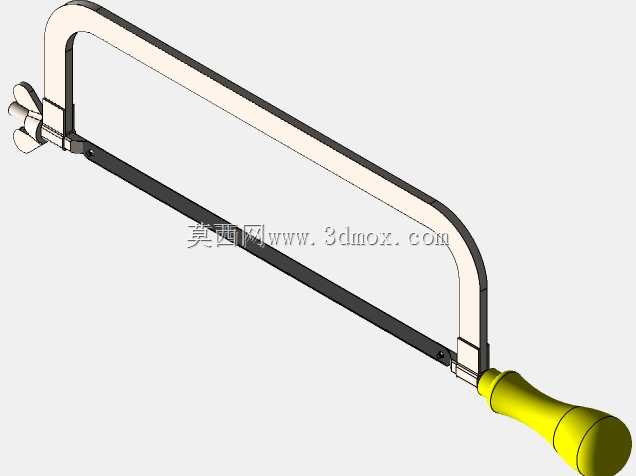

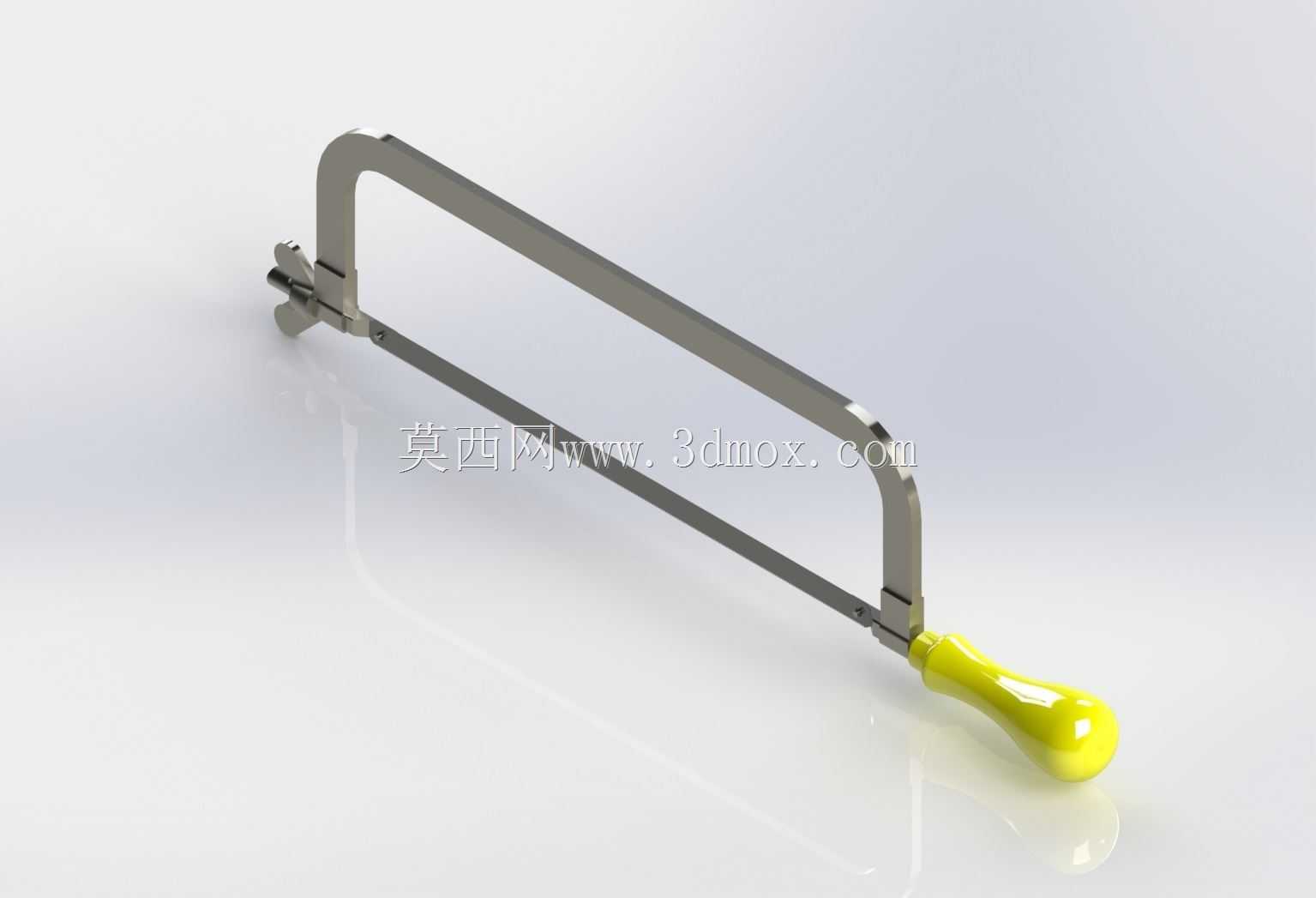

可调式手工钢锯结构三维设计

　　这款手用钢锯的三维结构设计，完全围绕现场金工作业的实际操作需求展开，没有多余的装饰性结构，每一处几何特征都对应实际使用中的功能诉求。从应用场景来看，这类手工钢锯覆盖了设备维保现场的小余量金属切割、五金加工工位的单件下料、装配现场的管材截短、实训教学中的手工锯切操作等多个场景，尤其适合不便于动用电动切割设备的狭小作业空间，或是对切割切口平整度有较高要求、需要手动控制进给量的精细锯切作业，是机修、装配、钣金等岗位常备的手动切割工具。

　　从功能特性上看，该结构采用了经典的弓形可调锯架设计，前端的张紧调节结构采用蝶形螺母配合螺杆的张紧方式，作业人员无需额外工具，徒手即可完成锯条的张紧度调节，张紧行程覆盖常规市售手用锯条的安装长度范围，可适配不同长度规格的标准手用锯条，锯条安装后可通过调节蝶形螺母的旋紧程度控制张紧力，避免锯条过松导致锯切过程中跑偏、断条，或是过紧导致锯条受力脆断。锯架的主体弓形架采用冷弯成型的扁钢结构，截面做了圆弧过渡处理，既保证了整体的结构刚性，在锯切过程中不会因为施加的进给力产生明显形变，又避免了锐边棱角划伤操作人员的手部。握把部分采用符合人体工学的曲面造型，握持区域的截面为椭圆状，贴合手掌自然握持的弧度，表面做了防滑的纹理处理，长时间握持施力时不会产生明显的硌手感，同时握把与锯架主体的连接位置做了加强结构，承受大进给力时不会出现握把松动、断裂的问题。

　　设计过程中，首先对锯切作业时的受力路径做了完整梳理：操作人员施加在握把上的进给力、锯条张紧产生的内应力、锯切过程中锯齿与工件接触产生的反向阻力，这三个力的传递路径全部沿着弓形架的主体结构传导，因此在架体的弯折位置做了局部加厚处理，避免应力集中导致的架体变形。前端的锯条固定销与后端的固定座采用同轴度公差约束，保证锯条安装后与锯架的对称平面平行，避免锯切过程中锯条扭曲。锯架的弓身高度做了合理设定，既保证了足够的锯切深度，能够满足常规厚度金属型材、管材的切割需求，又不会因为弓身过高导致整体重心偏移，影响操作时的稳定性。

　　从安装边界与尺寸参数来看，该钢锯的整体长度控制在常规手用钢锯的合理区间，握持位置到锯条切割平面的垂直距离符合普通人手部操作的施力角度，作业时手臂自然伸展即可完成往复锯切动作，不需要刻意调整姿势。锯条安装位置的两侧预留了足够的排屑空间，锯切产生的金属切屑不会卡在架体与工件之间，影响锯切效率。前端的张紧蝶形螺母的外径做了优化，既保证徒手旋转时有足够的力矩臂，不需要太大的握力即可旋紧，又不会因为螺母尺寸过大，在锯切靠近工件端面位置时与工件产生干涉。架体表面的处理结构在建模时也做了还原，金属部分的倒角、圆角全部按照实际冲压、折弯工艺的要求设计，没有出现工艺无法实现的尖锐直角或是不合理的壁厚，握把部分的曲面过渡连续，没有突变的棱角，既适合注塑成型的工艺要求，也保证握持时的舒适度。

　　在细节结构上，锯条的固定结构采用了销钉卡槽式设计，锯条两端的安装孔可以直接卡入固定销的卡槽内，张紧后不会出现松脱，更换锯条时只需要松开蝶形螺母，即可将锯条从卡槽中取出，整个更换过程不需要拆卸额外的零件，操作便捷。架体的弓身部分做了轻量化的结构优化，在保证刚性的前提下尽可能减少不必要的材料冗余，整体重量控制在单手握持长时间作业不易疲劳的范围，同时结构强度能够满足锯切普通碳钢、有色金属、塑料等常见材料的受力要求，不会因为正常施力产生永久变形。
