包胶握柄式奶头锤三维结构设计

　　这款手锤的三维结构设计，完全围绕一线装配、维修、金工场景的实际使用需求展开，没有多余的装饰性结构，每一处几何特征都对应实际使用中的受力与操作要求。日常在设备装配工位、五金维修现场、钳工加工台面上，这类手锤是出现频率最高的手动敲击工具，可用于工件找正、錾削辅助、销钉拆装、轻量钣金整形等多种作业场景，相比重型八角锤，它的敲击精度更高，可控性更强，适合需要控制敲击力度的精细作业。

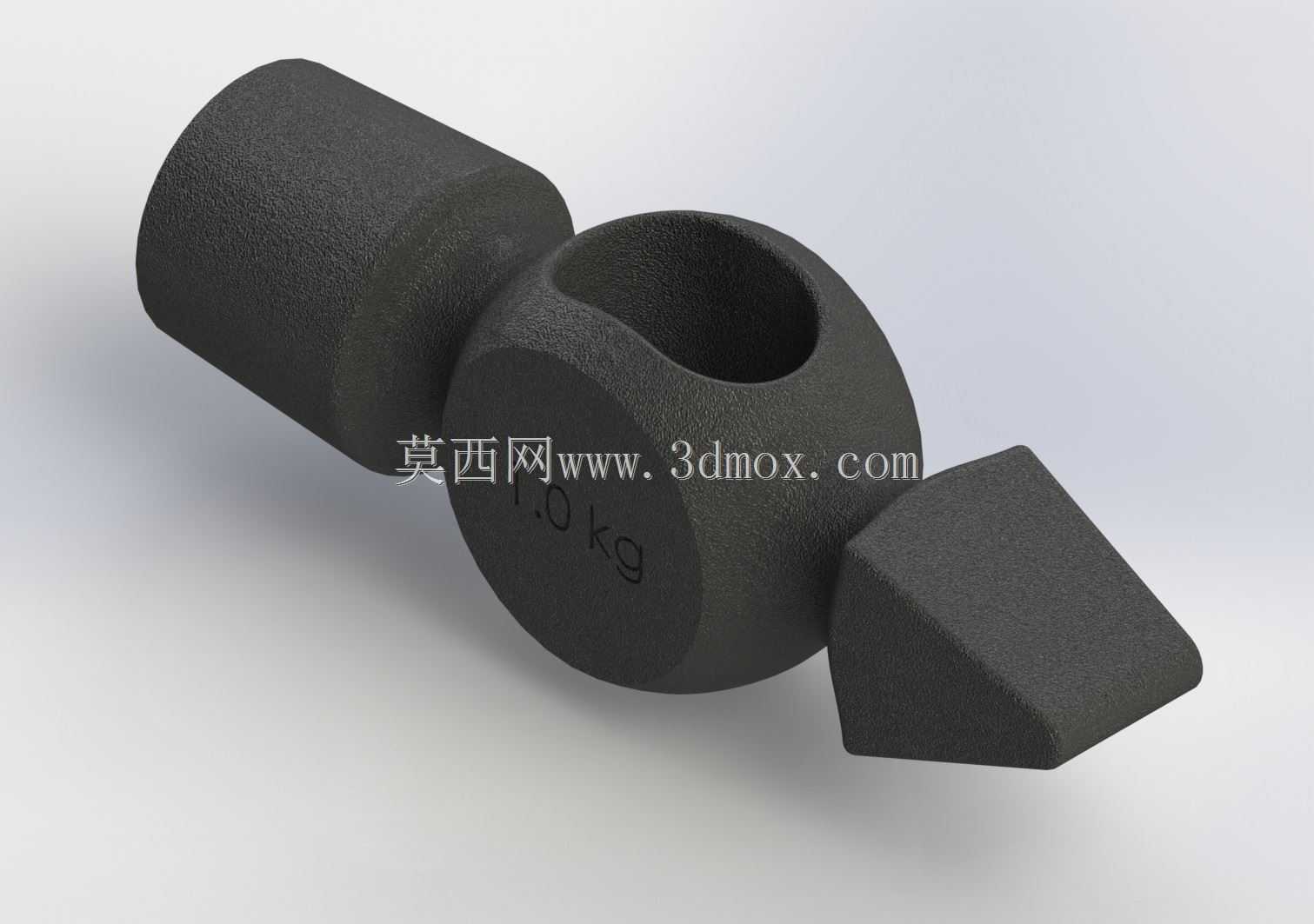

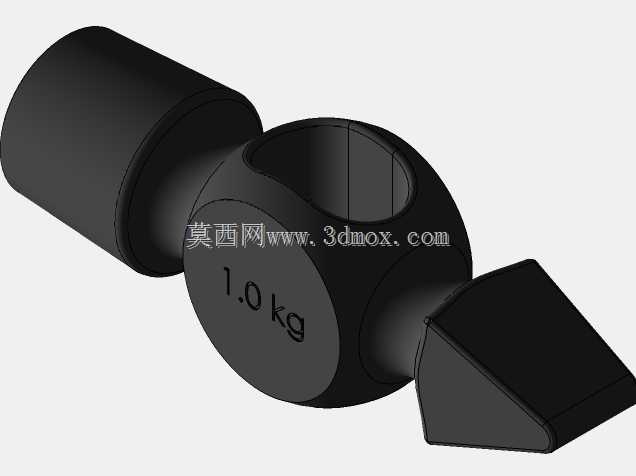

　　从结构拆分来看，整个模型分为锤头、锤柄、握柄套三个核心部分，锤头采用奶头锤经典构型，一端为平面敲击端，端面做了微小的倒圆角处理，避免长期使用后边缘崩裂产生飞屑，另一端为圆弧形凸起的球面端，也就是行业内俗称的“奶头”结构，这部分主要用于曲面工件的整形、铆钉的初步墩粗等作业，球面的弧度经过反复验证，既能保证敲击时的应力集中在接触点，又不会因为弧度过尖在工件表面留下过深的敲击凹痕。锤头中间的安装孔做了微锥度设计，与锤柄的装配端形成过盈配合，同时在锤头侧面预留了楔钉安装槽，实际装配时打入金属楔钉就能彻底锁死锤头与锤柄，完全避免使用过程中锤头脱落的安全隐患，这部分的配合公差在建模时严格按照手动工具的装配要求设定，锥度比例控制在1:50，既方便装配时的导入，又能保证长期受冲击载荷下不会松脱。

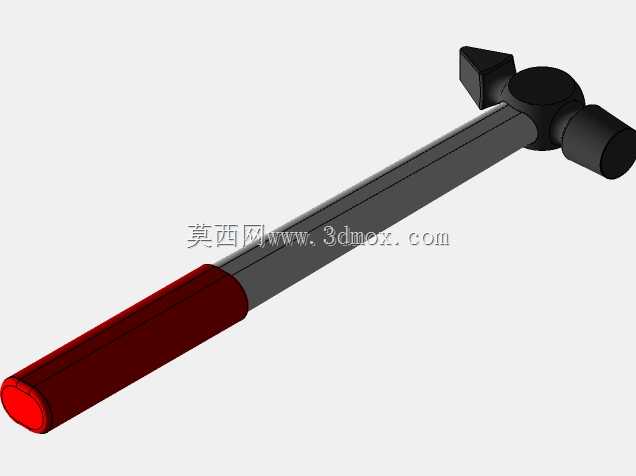

　　锤柄部分采用复合结构设计，主体握持段做了贴合人手握持的微弧曲线，不是简单的等直径圆杆，靠近锤头的位置直径略粗，向尾端逐渐收窄后再微微加粗，刚好匹配人手握持时的掌心弧度，长时间握持敲击不会产生明显的硌手感。锤柄与锤头连接的位置做了加强凸台结构，分散敲击时的应力集中，避免锤柄在根部断裂，这也是手锤使用过程中最容易出现失效的位置，建模时特意在这个位置做了圆角过渡，没有尖锐的棱角，减少应力集中系数。锤柄的尾端套装了红色的包胶握套，握套表面做了细微的防滑纹理建模，实际生产中一般采用橡塑材质，既可以增加握持摩擦力，避免手上沾有油污时打滑，又能在敲击时起到一定的缓冲作用，减少反震力对手腕的冲击，握套的安装段在锤柄上做了滚花结构的特征，保证包胶套与木质或纤维锤柄之间不会发生相对转动。

　　从安装边界与尺寸设定来看，这款手锤的整体长度控制在320mm左右，锤头总长度105mm，最大直径42mm，整体重量控制在0.5kg级别，属于钳工常用的1磅规格，既不会因为过重导致长时间操作手臂疲劳，也不会因为过轻导致敲击力度不足。锤头的平面敲击端直径30mm，球面端的球面半径为18mm，所有棱边都做了R1以上的倒圆角处理，完全符合手动工具的安全设计规范。建模过程中，锤头部分的材质设定为高碳钢，对应热处理后的硬度要求，锤柄主体可采用硬杂木或者玻璃纤维增强尼龙材质，握套采用TPR软胶材质，不同材质的分界面在模型中做了清晰的分割，方便后续做渲染或者工程图导出时的材质标注。

　　在实际的结构验证逻辑里，这款手锤的重心位置被特意设置在距离锤头端面70mm左右的位置，也就是刚好在锤头与锤柄连接的位置附近，握持时不会出现头重脚轻或者尾部坠手的问题，敲击时的力传递路径更顺畅，不需要额外施加手腕的力量来平衡锤身，能有效降低长时间使用的劳动强度。锤柄的直径在握持最频繁的中段位置设置为28mm，刚好匹配成年男性的手掌握持围度，握套的厚度设置为3mm，既不会因为过薄失去缓冲效果，也不会因为过厚导致握持直径过大影响操作灵活性。另外，锤头的两个工作端面都做了平行度与垂直度的形位公差设定，平面端与锤柄轴线的垂直度控制在0.1mm以内，保证敲击时端面能完全贴合工件表面，不会出现偏斜敲击导致的受力不均问题。
