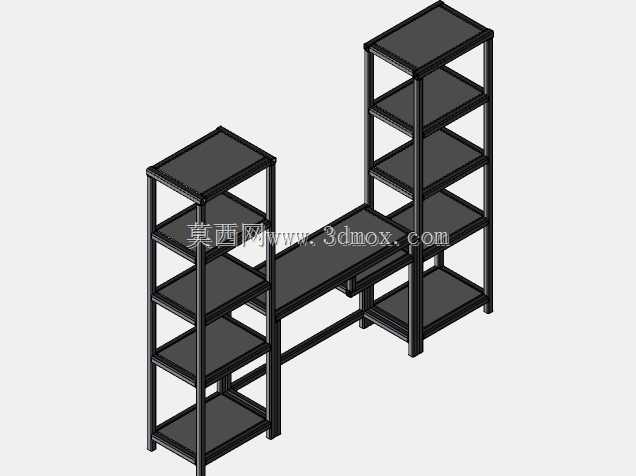

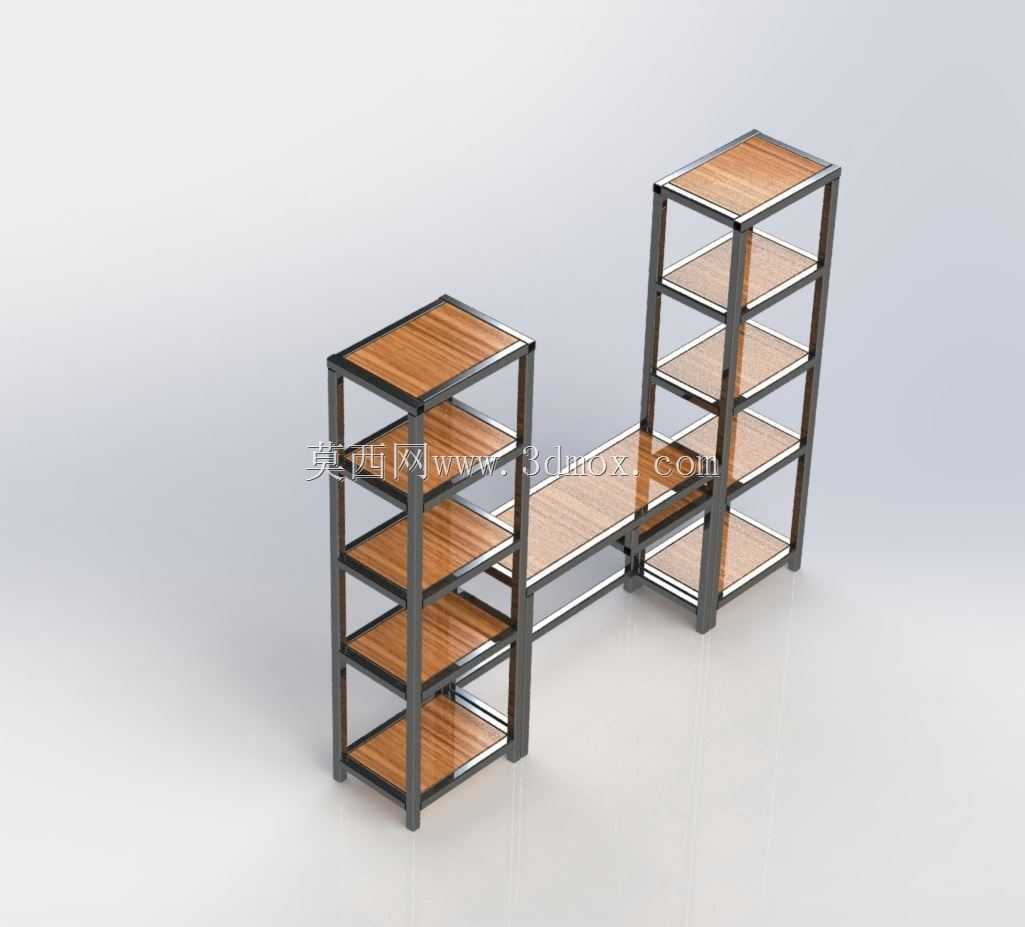

高低错落组合式金属框架置物架结构设计

　　这款组合式金属置物架采用非对称高低错落布局，打破传统平直货架的规整形态，适配墙角、楼梯侧边、户型凹凸位等异形空间的储物需求，在民用家居场景可作为客厅边架、书房收纳架、阳台置物架使用，在小型商用场景可承担文创产品展示、零散货品陈列、工具分类存放的功能，相比常规等高货架，阶梯式的层高差能自然形成视觉分区，避免物品堆叠遮挡，拿取不同高度层板上的物件时无需过度抬手或弯腰，符合日常操作的人机工程学要求。框架主体采用方形金属管材焊接成型，管材截面尺寸经过承重校核，单根竖管可承担五层满载时的竖向载荷，相邻竖管之间通过横向短管焊接形成封闭矩形框，抵消层板放置重物后产生的侧向弯矩，所有焊接节点处做了圆角打磨处理，避免尖锐边角造成磕碰损伤，

　　金属框架表面做哑光防锈处理，适配潮湿的卫浴、阳台等使用场景，长期使用不易出现漆面脱落、锈蚀变形的问题。层板采用木质复合板材嵌装在金属框内部的结构，层板边缘与金属框内侧预留0.5mm的安装间隙，方便后期拆卸更换，层板表面做耐磨防刮处理，放置尖锐金属物件、带水渍的容器时不易留下划痕或渗污，不同区域的层板尺寸根据所在架体的宽度做适配，左侧高五层架体的层板为正方形，适合放置书籍、收纳盒、小型摆件等规整物件，中间连接段的长条形层板可放置长条状物件、装饰画、常用随手物品，右侧高五层架体的层板尺寸与左侧一致，可与左侧形成对称储物空间，也可根据使用需求调整放置物品的类别。设计过程中优先考虑了安装边界的适配性，整个组合架的底部支撑脚做了可调平结构，

　　旋转脚座可调整10mm以内的高度差，适配地面不平整的安装场景，避免架体放置后出现晃动、层板倾斜的问题，架体整体靠墙放置时，后侧竖管与墙面预留20mm的间隙，避免墙面受潮导致金属框架背面凝水，也方便清理架体与墙面之间的积灰。相邻架体的连接段采用隐藏式螺栓固定，从架体内侧即可完成安装，外侧看不到固定件，保证整体外观的简洁性，连接段的高度设置在成年人腰腹位置，既可以作为临时置物台面放置钥匙、水杯等随手物件，也能起到结构加强的作用，将左右两个独立高架连接为整体，提升整个架体的抗侧翻能力，即使单侧层板放置较重物品，也不会出现架体倾斜失稳的情况。层板之间的净空高度做了差异化设置，高低错落的架体对应不同的层间距，较低位置的层间距更大，

　　适合放置体积较大、重量较重的物品，降低搬运重物时的抬升高度，较高位置的层间距稍小，适合放置重量较轻、使用频率较低的储物盒、换季物品，充分利用垂直方向的储物空间，同时避免高层放置重物带来的坠落安全隐患。整个架体的金属框架管材壁厚经过优化，在满足承重要求的前提下尽可能降低整体自重，方便单人完成搬运和组装，所有零部件的加工公差控制在±0.3mm以内，组装时不需要额外打磨修正，各部件可精准对位拼接，木质层板的边缘做了封边处理，防止使用过程中出现受潮膨胀、边缘起翘的问题，延长整体使用寿命。
