曲面结构通讯设备内置塑料支撑件

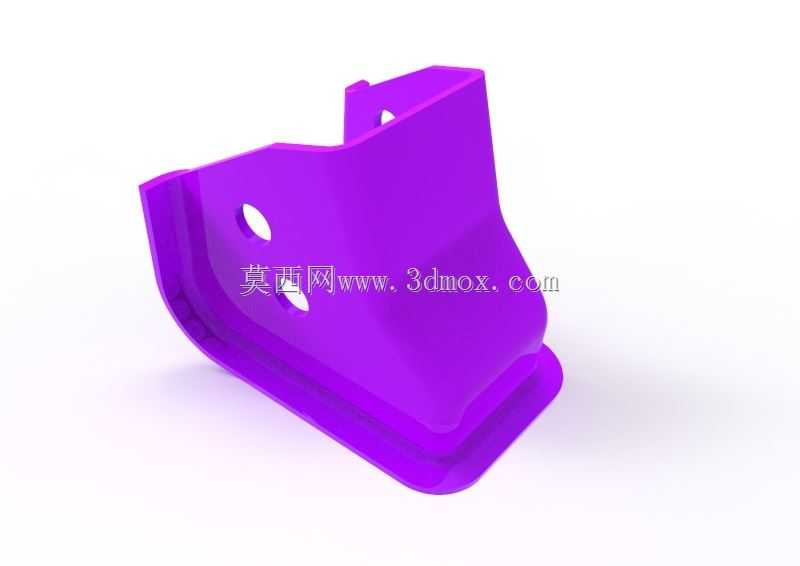

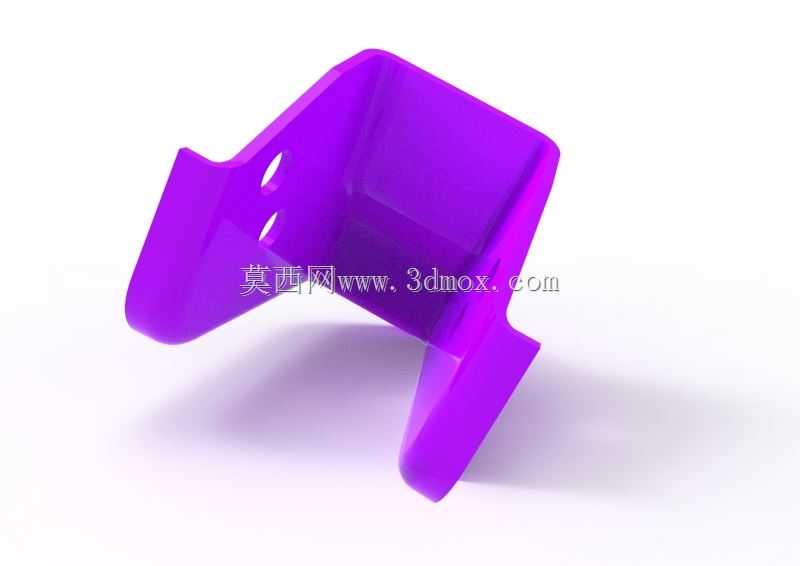

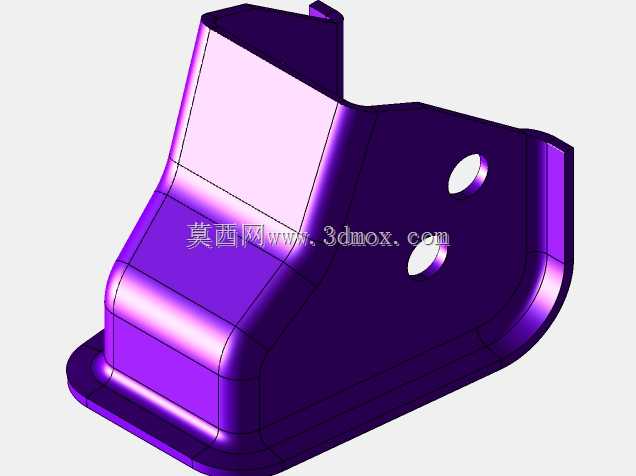

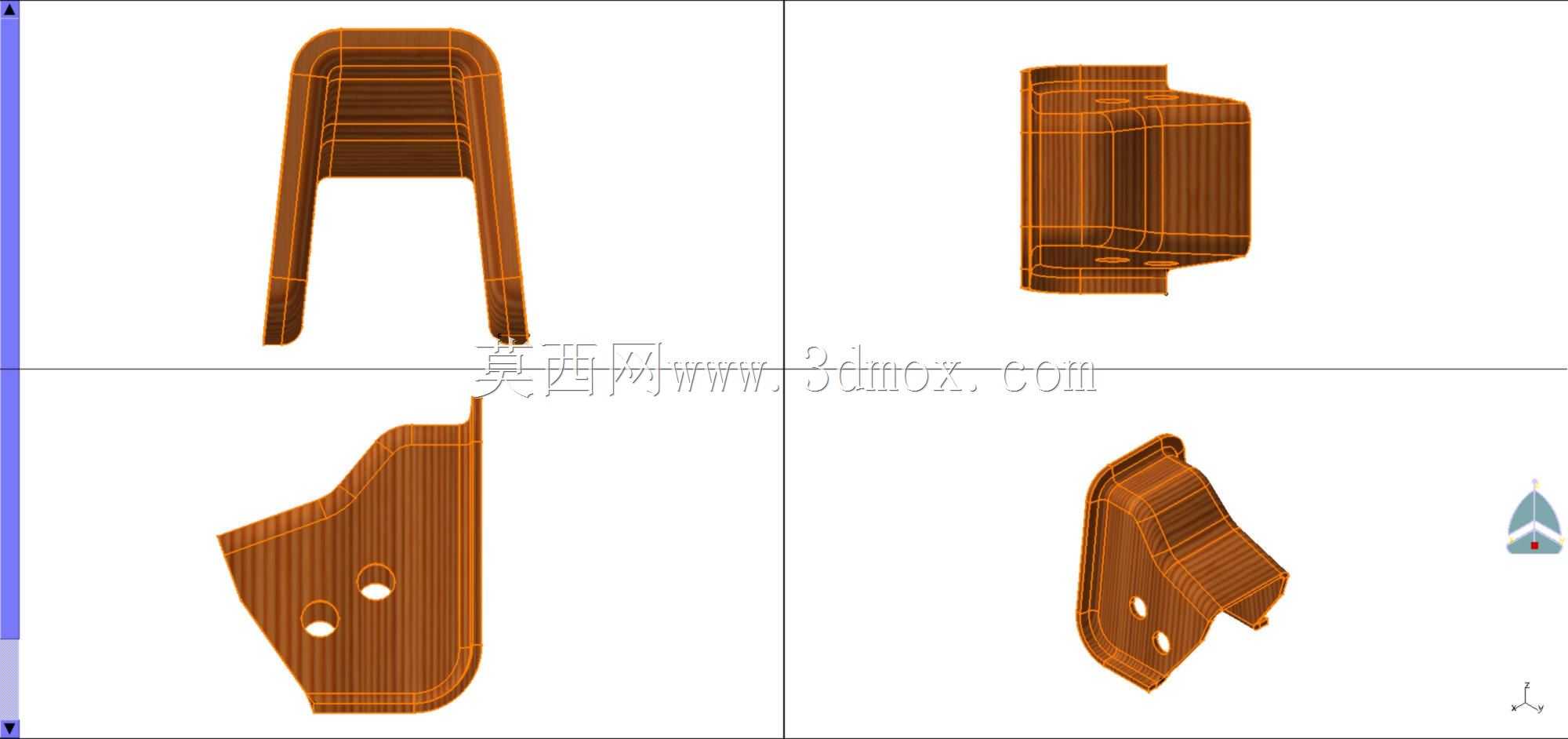

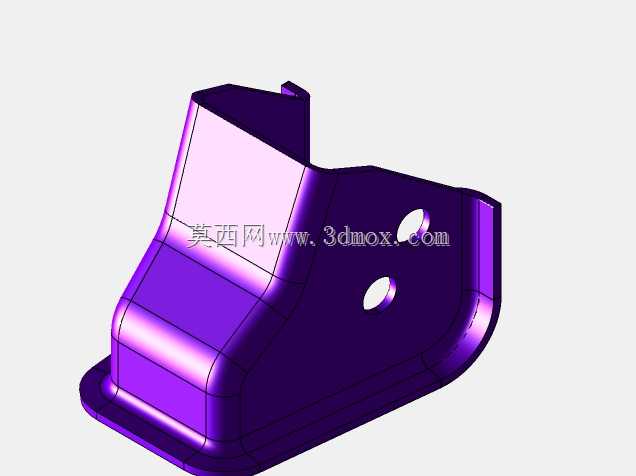

　　这类曲面塑料支撑件多用于手持通讯终端的内部腔体，主要作用是分隔主板与电池仓，同时为侧边按键、内置天线模组提供安装定位基准，避免设备组装后内部元器件出现晃动、相互干涉的问题。从结构上看，零件整体采用不规则曲面构型，侧壁做了连续的拔模斜度处理，适配注塑成型的脱模需求，三个预留的通孔分别对应螺丝锁付点位、走线让位以及卡扣配合位，其中靠近弯折角的两个孔位为沉头设计，锁付螺丝后螺丝头不会突出零件表面，避免顶压到外壳内壁或者相邻的元器件。零件底部的加厚翻边是主要的承载结构，组装时翻边会嵌入中框的对应卡槽内，分散螺丝锁付带来的局部应力，避免长期使用后塑料件出现应力开裂的问题。设计这类零件时，首先要匹配整机的内部堆叠边界，

　　零件的外轮廓曲面要和外壳内壁保持0.15mm的均匀间隙，既不会因为间隙过大出现装配松动，也不会因为间隙过小导致组装时顶壳出现外观面缩痕。曲面生成阶段要注意壁厚的均匀性，整体壁厚控制在1.8mm，局部加强筋的厚度不超过主体壁厚的0.6倍，避免注塑成型时出现缩水、翘曲的缺陷，弯折位置做了R2的圆角过渡，既可以提升零件的抗冲击强度，也能避免注塑时出现尖角困气的问题。安装边界方面，零件的总高度不超过32mm，最大宽度方向尺寸控制在48mm以内，适配常规手持通讯设备的内部空间余量，三个安装孔的中心距公差控制在±0.05mm，和中框上的铜柱位置精准匹配，锁付后零件的平面度公差不超过0.1mm，不会挤压到下方的电池包表面绝缘层。实际应用中，

　　这类零件还要考虑跌落工况的强度需求，在弯折受力的位置做了局部加厚处理，1.2米高度自由跌落时不会出现断裂、卡扣松脱的问题，同时材料选用阻燃级ABS，满足电子设备的阻燃安全要求，表面做哑光蚀纹处理，避免和相邻塑料件摩擦产生异响。走线让位的孔位边缘做了R0.5的圆角处理，不会刮伤穿过的FPC软板表面绝缘层，卡扣配合位的倒扣量控制在0.3mm，既可以保证预固定的卡接强度，也能在售后维修时顺利拆卸，不会出现卡扣断裂的问题。设计过程中还要考虑注塑生产的可行性，进胶点选在零件底部翻边的非外观面位置，不会在零件可见区域留下胶口痕迹，整个零件没有倒扣结构或者需要复杂抽芯的位置，采用普通两板模即可批量生产，有效控制制造成本。
